Name: Khớp nối lưới lò xo RSK Serpentine với đĩa phanh tùy chỉnh để truyền tải điện
Rating: 5 (99 reviews)

Thông số kỹ thuật

Nó là một khớp nối đơn giản và tiết kiệm chi phí cho các ứng dụng mô-men xoắn cao

Khả năng chống va đập, giảm rung và khả năng thích ứng với các tải khác nhau giúp tăng cường bảo vệ cho thiết bị

Cài đặt và gỡ bỏ nhanh chóng giúp tiết kiệm thời gian và công sức

Tuổi thọ sử dụng cực dài

Cấu trúc đơn giản và bảo trì dễ dàng

Yêu cầu lắp đặt thấp và thiết kế đa dạng

Yêu cầu về độ chính xác khi lắp đặt đối với khớp nối lưới lò xo ngoằn ngoèo thấp hơn so với khớp nối thông thường

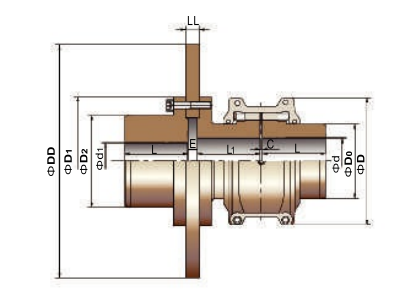

người mẫu	Mô-men xoắn danh nghĩa/ Tn N. M	Mô men phanh Tn N.m	Tốc độ cho phép/ N vòng/phút	Lỗ trục tối đa/ d1 mm	Lỗ trục tối đa d mm	Chiều dài trục L mm	Trong số chiều dài L1 mm	Khay phanh Kích thước bên ngoài ĐĐ mm	Chiều rộng khay phanh LL mm	Đmm	D2 mm	không gian C mm	không gian E mm	Trọng lượng (Không có lỗ không có đĩa) kg	Phí dầu (kg)
6060T	684	230	3690	80	56	75	75	315	30	150	105	3	20	14.4	0.086
6070T	994	330	3500	85	65	80	80	315	30	160	110	3	20	18.3	0.113
6080T	2050	680	3160	95	80	95	95	315	30	190	122	3	20	30.4	0.172
6090T	3730	1240	3060	110	95	105	105	400	30	210	142	3	20	44.3	0.254
6100T	6280	2090	2074	130	110	125	125	400	30	250	172	5	20	75.6	0.426

6110T	9320	3100	1900	150	120	135	135	450	30	270	198	5	20	112.6	0.508
6120T	13700	4500	1750	170	140	155	155	500	30	310	225	6	20	142.5	0.735
6130T	19900	6600	1550	190	170	175	160	560	30	346	238	6	20	192.3	0.908
6140T	28600	9500	1450	210	200	190	170	630	30	384	268	6	20	262.3	1.135
6150T	39800	13200	1300	240	215	200	190	710	30	450	298	6	20	335.6	1.952

6160T	55900	18600	1150	265	240	215	200	800	30	500	328	6	20	480.2	2.815
6170T	74600	24800	950	310	280	230	210	800	30	570	390	10	20	660.2	3.496
6180T	103000	34300	920	325	300	270	220	900	30	630	430	10	30	910.5	3.768
6190T	137000	45600	890	350	320	290	240	900	30	680	480	10	30	1128	4.400
6200T	186000	62000	780	390	360	320	260	1000	30	760	530	10	30	1572	5.630

6210T	249000	83000	820	420	380	350	310	1200	30	850	580	13	30	2126	10.53
6220T	336000	112000	650	450	420	390	330	1400	30	930	620	13	30	2785	16.07
6230T	435000	145000	550	490	450	420	380	1800	30	1000	660	13	30	3584	24.06
6240T	559000	186000	500	520	480	450	420	2200	30	1100	7051	13	30	4735	33.82

Mô tả

Nó là một khớp nối đơn giản và tiết kiệm chi phí cho các ứng dụng mô-men xoắn cao.

Khớp nối lưới lò xo ngoằn ngoèo Jiangsu RSK kết hợp công suất mô-men xoắn cao của khớp nối bánh răng với tính linh hoạt của khớp nối đàn hồi, khiến nó trở thành lựa chọn đơn giản và lý tưởng hơn trong số các khớp nối hạng trung đến hạng nặng. Thiết kế tháo gỡ nhanh chóng của nó giúp loại bỏ hoàn toàn những khó khăn khi lắp đặt và tháo gỡ, mang đến giải pháp khớp nối tiết kiệm và đáng tin cậy hơn.

Khả năng chống va đập, giảm rung và khả năng thích ứng với các tải khác nhau giúp tăng cường bảo vệ cho thiết bị.

Các bề mặt răng của khớp nối lưới lò xo ngoằn ngoèo RSK bao gồm nhiều bề mặt cong, cho phép diện tích tiếp xúc thay đổi tùy theo sự thay đổi của tải trọng. Thiết kế này cho phép khớp nối chịu được tác động của tải và tải thay đổi tốt hơn, đảm bảo an toàn cao hơn khi khởi động hoặc trong điều kiện tải không đồng đều. Hơn nữa, khả năng truyền động linh hoạt của lò xo sẽ hấp thụ một lượng lực rung động đáng kể. Hiệu ứng giảm chấn của nó làm giảm hơn 36% độ rung khi va chạm, khiến nó trở thành bộ lọc chống sốc và rung thực sự cho các hệ thống truyền tải điện.

Cài đặt và gỡ bỏ nhanh chóng giúp tiết kiệm thời gian và công sức.

Nhằm giải quyết những khó khăn và sự kém hiệu quả trong việc lắp đặt và tháo rời các khớp nối, RSK đã phát triển một khớp nối tháo gỡ nhanh hoàn toàn mới. Nó sử dụng giao diện bề mặt côn và sử dụng một số bu lông cường độ cao ở mặt cuối để tác dụng lực, đạt được cả hiệu ứng giãn nở và kết nối. Thiết kế này cho phép vừa khít trong quá trình lắp đặt đồng thời mang lại hiệu suất của khớp khít, tiết kiệm hơn 70% thời gian so với các sản phẩm vừa khít truyền thống.

Tuổi thọ sử dụng cực dài.

Lò xo hình nón được sản xuất từ thép hợp kim cường độ cao và trải qua quá trình xử lý nhiệt nghiêm ngặt để đạt được độ cứng và độ linh hoạt vượt trội. Bề mặt lò xo được phun cát chính xác để nén cấu trúc phân tử của lớp bề mặt, giúp tăng cường khả năng chống mài mòn và kéo dài tuổi thọ.

Cấu trúc đơn giản và bảo trì dễ dàng.

Yêu cầu lắp đặt thấp và thiết kế đa dạng.

Yêu cầu về độ chính xác khi lắp đặt đối với khớp nối lưới lò xo ngoằn ngoèo thấp hơn so với khớp nối thông thường. Lò xo có thể xoay tự do trong các rãnh răng của ống bọc nửa khớp nối, cho phép có độ lệch hướng tâm, góc và trục đáng kể giữa hai trục. Miễn là những sai lệch này vẫn nằm trong một phạm vi nhất định, chúng sẽ không ảnh hưởng đến hiệu suất truyền tải điện cũng như không tạo ra tiếng ồn hoặc ảnh hưởng đến tuổi thọ sử dụng.
