Khớp nối servo Manufacturers

Khớp nối servo kết nối mô tơ servo với một bộ phận máy, truyền mô-men xoắn với độ chính xác cao, không phản ứng ngược và độ cứng xoắn, đồng thời bù cho độ lệch trục, yếu tố quan trọng để tự động hóa chính xác (robot, CNC) bằng cách đảm bảo điều khiển chuyển động trơn tru, đáng tin cậy trong các hệ thống động, tốc độ cao. Các loại chính bao gồm hộp xếp kim loại, đĩa và khớp nối đàn hồi, mỗi loại mang lại những lợi ích riêng như độ cứng hoặc giảm chấn cực cao, được thiết kế để giảm thiểu quán tính và độ rung để đạt hiệu suất hệ thống tối ưu.

Chức năng & Thuộc tính cốt lõi

Truyền mô-men xoắn: Kết nối động cơ với bộ phận được dẫn động (như vít bi hoặc bánh răng) để truyền công suất quay.

Không phản ứng dữ dội: Loại bỏ phát trong kết nối, đảm bảo dịch lệnh sang chuyển động chính xác, yếu tố quan trọng để có độ chính xác cao.

Độ cứng xoắn: Chống xoắn, duy trì độ chính xác và phản hồi trong hệ thống động.

Bù sai lệch: Thích ứng với sự dịch chuyển góc, song song hoặc trục nhẹ của trục mà không làm hỏng các bộ phận.

Mô men quán tính thấp: Thiết kế nhẹ cho phép tăng tốc và giảm tốc nhanh chóng trong các ứng dụng tốc độ cao.

Các loại và ví dụ phổ biến

Khớp nối ống thổi: Sử dụng ống xếp kim loại mỏng, dẻo để có độ cứng xoắn cao và không phản ứng ngược, lý tưởng cho các bộ truyền động chính xác.

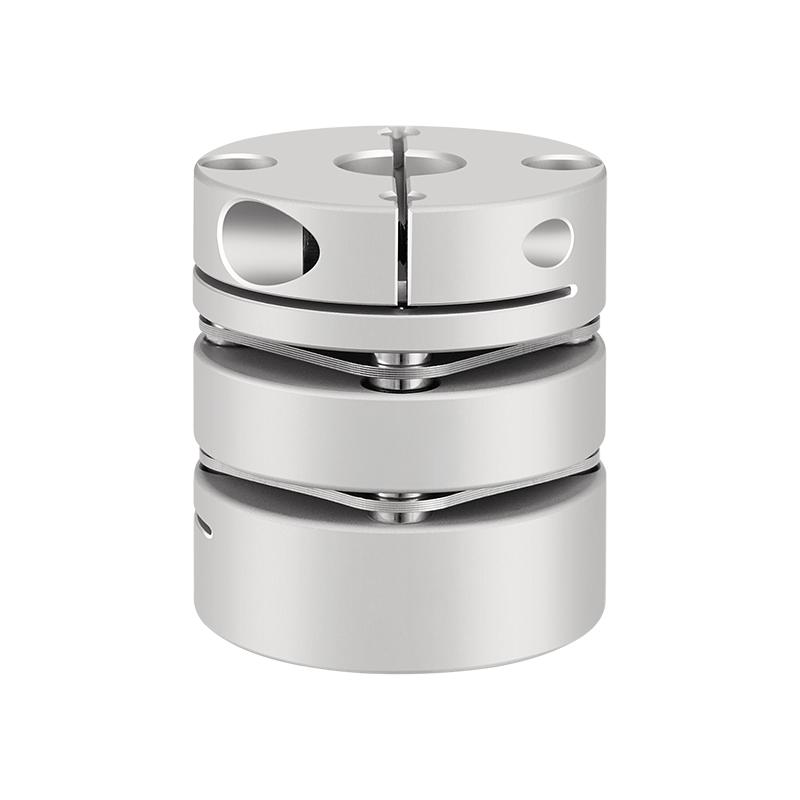

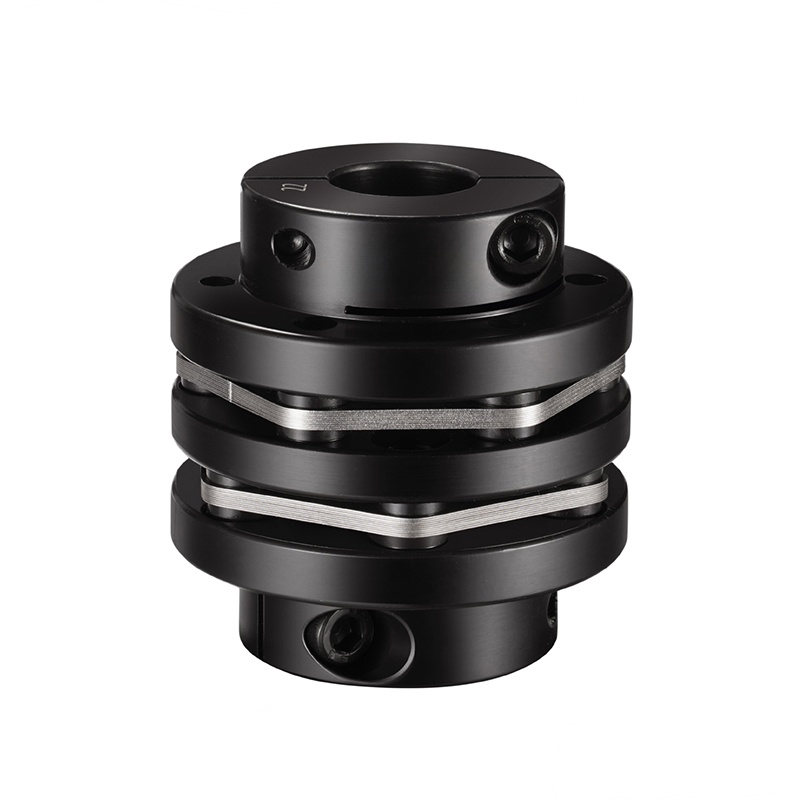

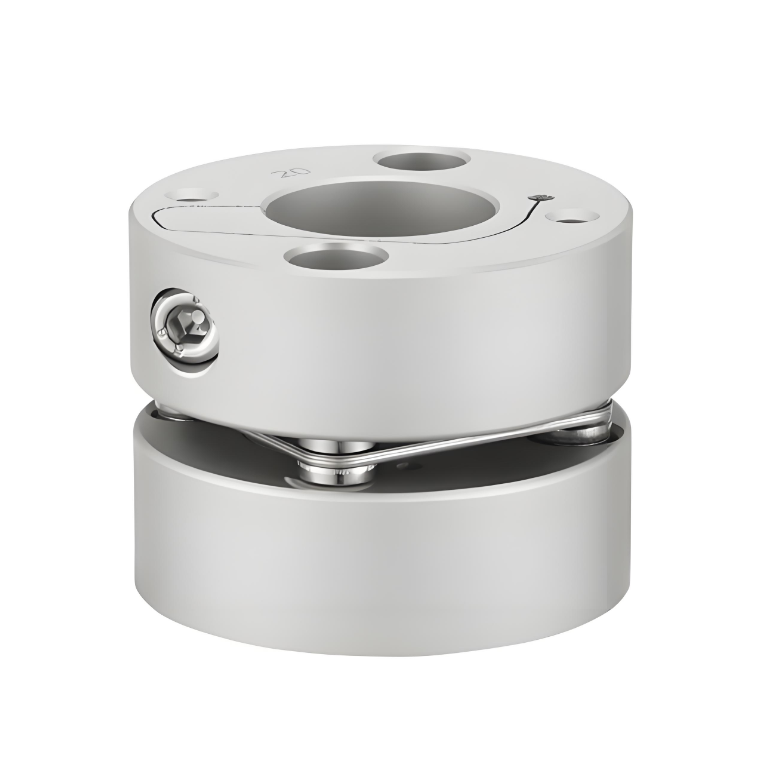

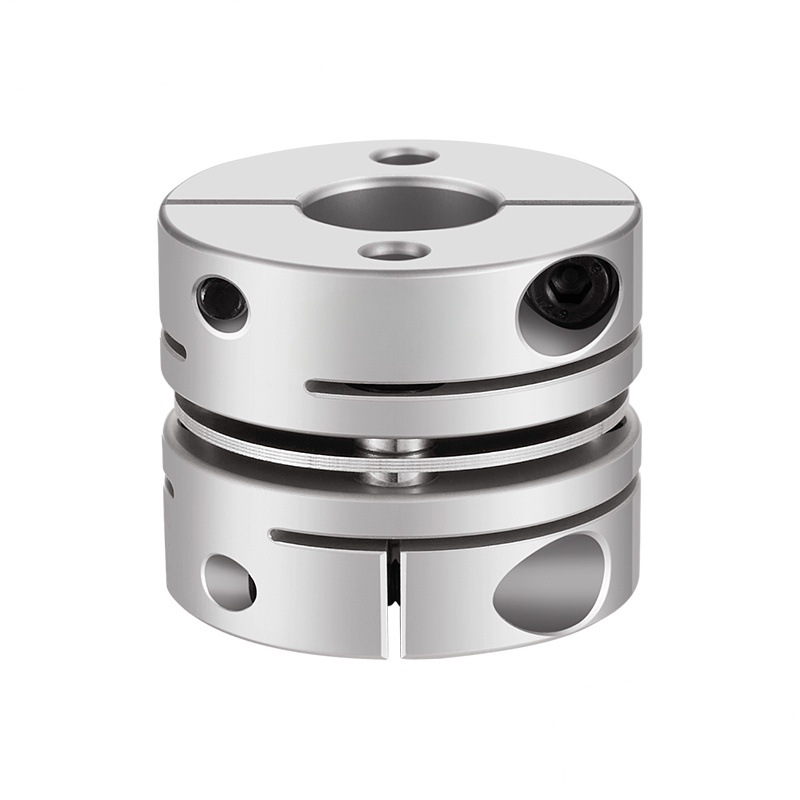

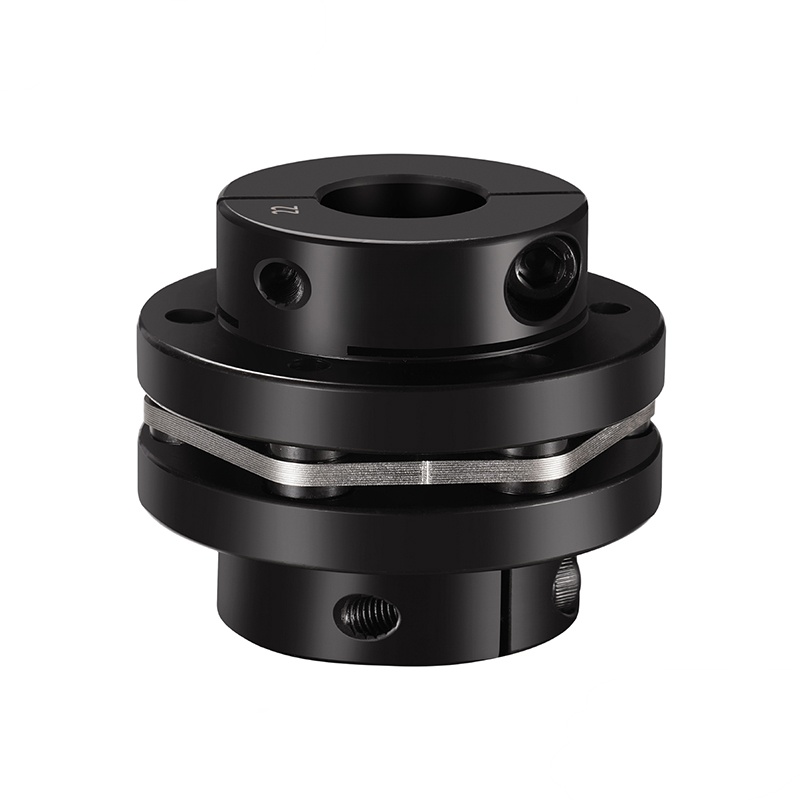

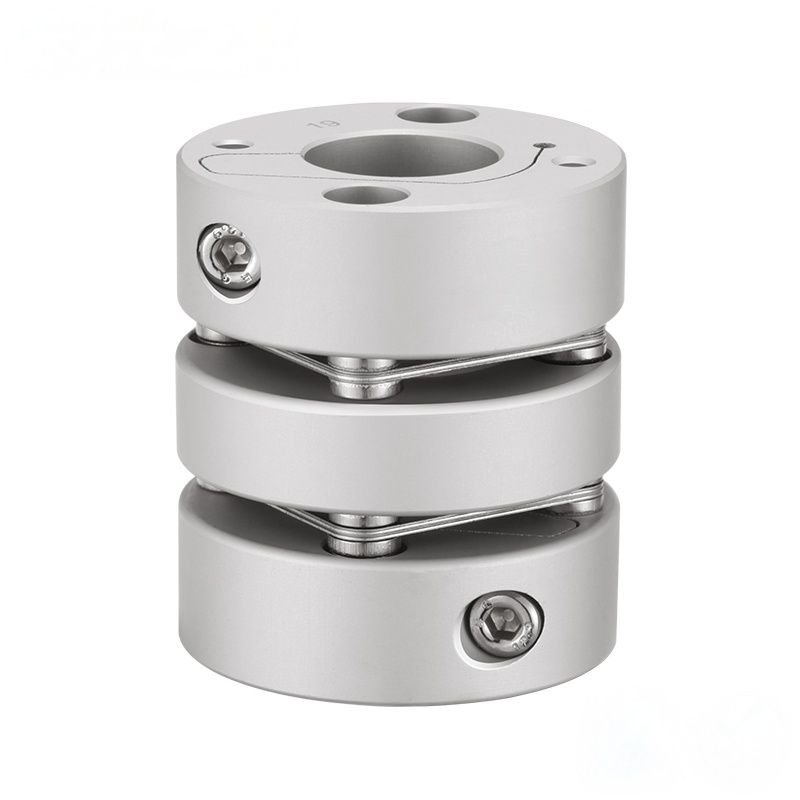

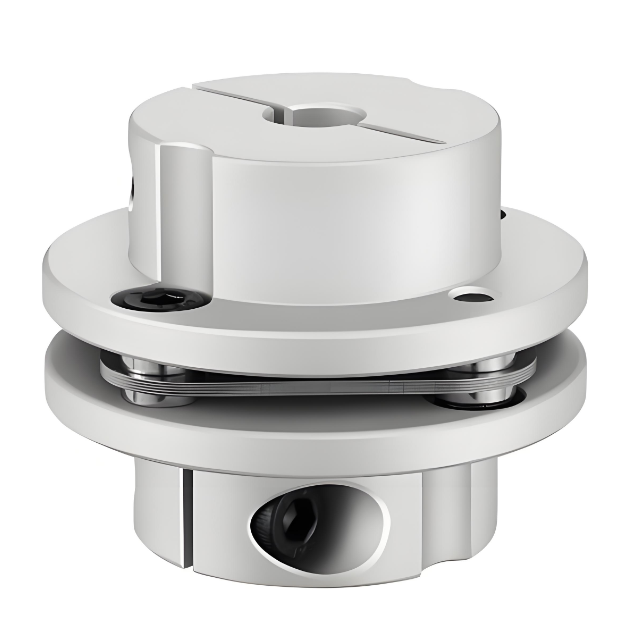

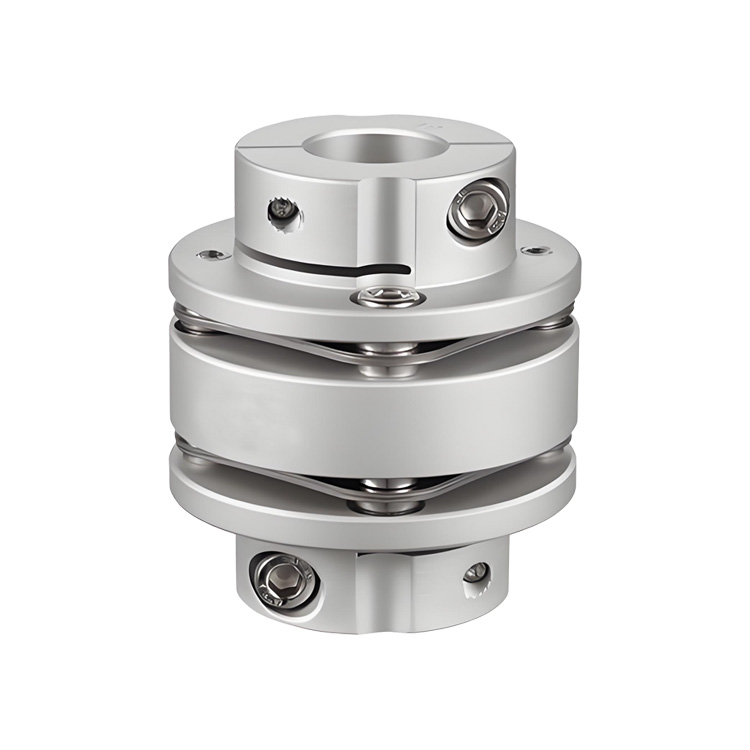

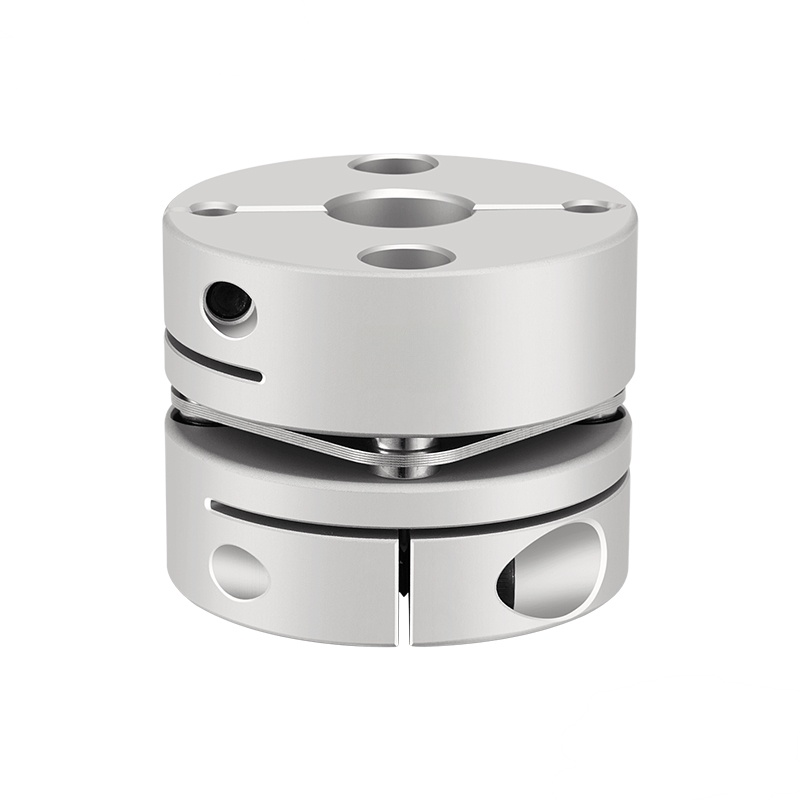

Khớp nối đĩa: Truyền mô-men xoắn qua các đĩa kim loại mỏng, mang lại độ cứng cao với quán tính thấp nhưng có thể rất mỏng manh.

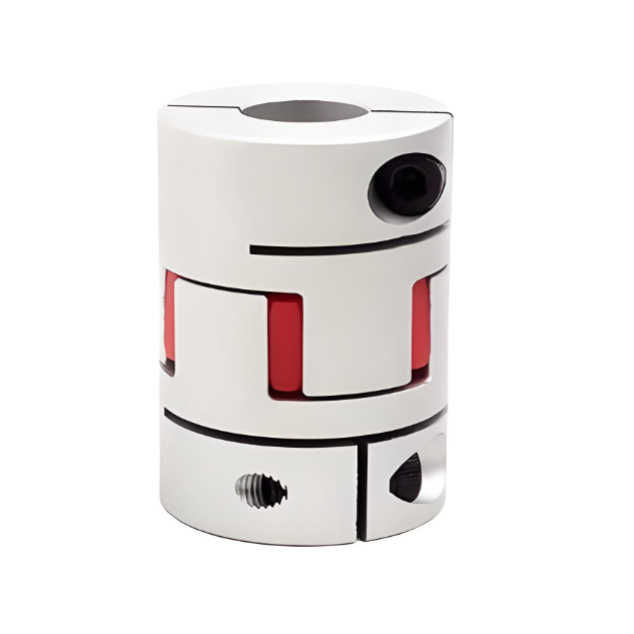

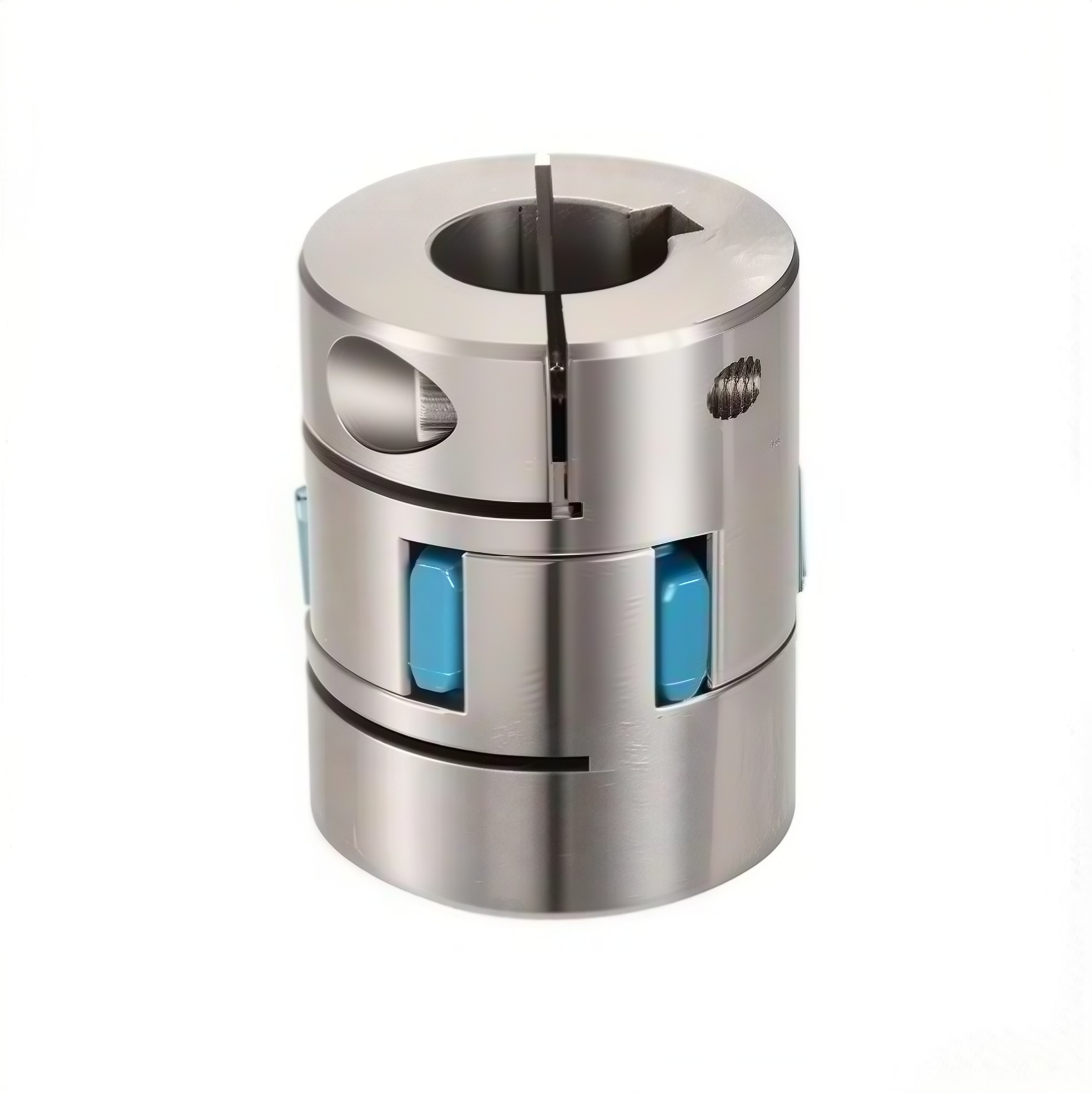

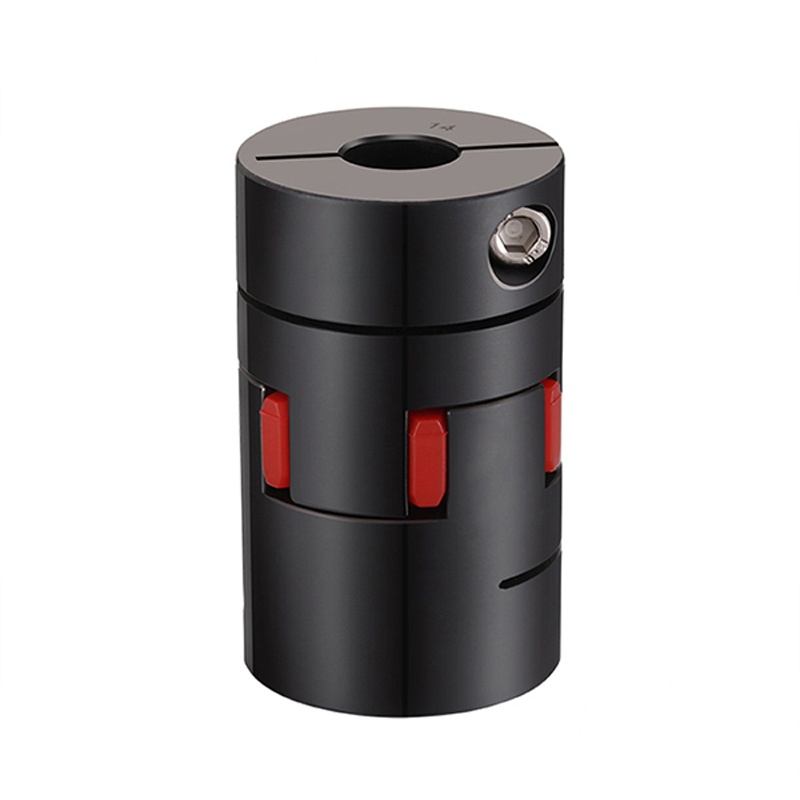

Khớp nối đàn hồi/nhện: Sử dụng phần tử polyurethane (nhện) linh hoạt để giảm rung và xử lý độ lệch, mang lại giải pháp thay thế tiết kiệm chi phí.

Khớp nối Oldham: Có đĩa trượt trung tâm, không có phản ứng ngược và có khả năng điều chỉnh độ lệch song song đáng kể, thường được sử dụng trong các hệ thống bước.

Nơi chúng được sử dụng

Robot & Tự động hóa: Để định vị chính xác và chuyển động mượt mà.

Máy công cụ (CNC): Trong bộ truyền động cấp liệu năng động cao.

Sản xuất chất bán dẫn: Để định vị chính xác các bộ phận.

Máy đóng gói: Để chuyển động chính xác, có thể lặp lại.

Giới thiệu về Rokang
Công ty TNHH Công nghệ Công nghiệp nặng Giang Tô Rokang
Jiangsu Rokang Heavy Industry Technology Co., Ltd. has fixed assets of more than 80 million yuan, and has a team of professional talents in mechanical design, precision manufacturing, heat treatment, welding, etc.; the company has a one-stop complete set of processing facilities and a series of quality inspection systems such as measurement, physical and chemical, and dynamic testing, and has a comprehensive mechanical processing capability. Servo Couplings Manufacturers and Servo Motor Coupling Factory in China. Trong nhiều năm, công ty đã cam kết nghiên cứu, phát triển và sản xuất các khớp nối vạn năng vận tốc không đổi loại lồng bi, khớp nối vạn năng loại trục chéo và khớp nối bánh răng tang trống. Nó đã thực hiện hợp tác nghiên cứu-trường đại học-công nghiệp chặt chẽ với các viện nghiên cứu khoa học quân sự và địa phương cũng như Khoa Kỹ thuật Điện của Học viện Hải quân PLA, đồng thời liên tục mở rộng sang các lĩnh vực chính xác, tải trọng nặng và tốc độ cao. Các sản phẩm đã thay thế thành công các sản phẩm thương hiệu nổi tiếng nước ngoài với hiệu suất tuyệt vời và công nghệ xử lý đã đạt đến trình độ tiên tiến quốc tế. Nó đã được sử dụng rộng rãi trong nâng và vận chuyển, máy luyện kim, cán kim loại, máy móc kỹ thuật, máy khai thác mỏ, hóa dầu, máy dệt, tàu quân sự, xe bọc thép, đầu máy xe lửa, xe đặc biệt và các lĩnh vực khác. Chất lượng sản phẩm và dịch vụ đã được đa số người dùng công nhận và đánh giá cao và được xuất khẩu sang Châu Âu, Châu Mỹ, Nga, Trung Đông, Ấn Độ và các quốc gia và khu vực khác. In recent years, the company has been committed to the in-depth research and development of ball cage constant velocity universal couplings, and has successively developed ball cage constant velocity universal couplings for screw pumps, ball spline ball cage constant velocity universal couplings, coaxial double-speed, and double-way ball cage constant velocity universal couplings. Custom Servo Motor Couplings. It fundamentally solves the new problems that users currently encounter during use. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!

Giấy chứng nhận danh dự

Tin tức
Kiến thức ngành

Khớp nối servo trong Hệ thống điều khiển chuyển động hiện đại

Khớp nối servo là bộ phận cơ khí quan trọng được sử dụng để kết nối động cơ servo với các bộ phận được dẫn động như vít bi, vít me, hộp số hoặc bàn quay. Trong tự động hóa và máy móc chính xác, khớp nối động cơ servo đóng vai trò trực tiếp trong việc chuyển đổi các lệnh điều khiển thành chuyển động cơ học chính xác. Thiết kế của chúng tập trung vào độ phản ứng bằng 0, độ cứng xoắn cao và quán tính thấp để hỗ trợ phản ứng nhanh và định vị ổn định.

Khi các hệ thống tự động hóa tiếp tục hoạt động ở tốc độ cao hơn với yêu cầu độ chính xác chặt chẽ hơn, hiệu suất của khớp nối servo ngày càng ảnh hưởng đến hiệu suất tổng thể của hệ thống, độ lặp lại và tuổi thọ dịch vụ.

Vai trò cốt lõi của khớp nối động cơ servo

Khớp nối động cơ servo truyền mô-men xoắn từ trục động cơ đến bộ phận được dẫn động trong khi vẫn duy trì đồng bộ góc chính xác. Bất kỳ chuyển động bị mất hoặc độ trễ đàn hồi nào trong kết nối này đều có thể làm giảm độ chính xác của việc định vị, đặc biệt là trong các hệ thống điều khiển vòng kín.

Do đó, các khớp nối servo được thiết kế để mang lại kết nối chắc chắn nhưng linh hoạt. Chúng truyền mô-men xoắn một cách hiệu quả đồng thời bù đắp cho các sai lệch trục nhỏ do dung sai lắp đặt, giãn nở nhiệt hoặc độ lệch cấu trúc.

Không có phản ứng dữ dội và độ chính xác định vị

Phản ứng ngược bằng không là yêu cầu xác định đối với khớp nối servo. Phản ứng ngược tạo ra độ trễ giữa chuyển động quay của động cơ và chuyển động được dẫn động, điều này có thể dẫn đến lỗi định vị, rung và điều khiển không ổn định.

Bằng cách loại bỏ hoạt động cơ học thông qua các bộ phận truyền tải đàn hồi hoặc được tải trước, các khớp nối mô tơ servo cho phép phản hồi trực tiếp và có thể dự đoán được đối với các tín hiệu điều khiển. Đặc tính này rất cần thiết trong máy CNC, khớp robot và thiết bị bán dẫn đòi hỏi độ chính xác ở mức micron.

Độ cứng xoắn và phản ứng động

Độ cứng xoắn xác định mức độ xoắn của khớp nối khi chịu tải. Trong các hệ thống được dẫn động bằng servo, độ cứng xoắn cao hơn sẽ cải thiện phản ứng động và giúp duy trì độ chính xác của điều khiển trong quá trình tăng tốc và giảm tốc nhanh.

Các thiết kế khớp nối servo khác nhau cung cấp mức độ cứng khác nhau, cho phép các kỹ sư cân bằng độ cứng với hành vi rung. Lựa chọn phù hợp giúp tránh hiện tượng cộng hưởng trong khi vẫn duy trì chuyển động mượt mà và ổn định trong toàn bộ dải tốc độ vận hành.

Bồi thường sai lệch mà không làm mất độ chính xác

Ngay cả trong các cụm lắp ráp chính xác, việc căn chỉnh trục hoàn hảo cũng khó đạt được. Khớp nối servo được thiết kế để hấp thụ giới hạn độ lệch góc, song song và trục mà không truyền lực quá mức đến vòng bi động cơ hoặc các bộ phận được dẫn động.

  • Độ lệch góc do trục nghiêng nhẹ
  • Độ lệch song song do dung sai lắp đặt
  • Chuyển động dọc trục do giãn nở nhiệt

Tính linh hoạt được kiểm soát này giúp cải thiện độ bền của hệ thống trong khi vẫn duy trì độ chính xác và khả năng lặp lại định vị.

Mômen quán tính thấp cho tự động hóa tốc độ cao

Quán tính thấp là một đặc tính quan trọng khác của khớp nối động cơ servo. Cấu trúc nhẹ giúp giảm tải phản ánh tới động cơ, cho phép tăng tốc, giảm tốc và thay đổi hướng nhanh hơn.

Trong tự động hóa và robot tốc độ cao, việc giảm thiểu khối lượng quay trực tiếp cải thiện thời gian chu kỳ và hiệu quả năng lượng đồng thời hỗ trợ điều khiển chính xác trong điều kiện động.

Các loại phổ biến của Khớp nối servo

Các ứng dụng servo khác nhau yêu cầu các đặc tính khớp nối khác nhau. Một số loại khớp nối servo thường được sử dụng dựa trên nhu cầu về độ cứng, giảm chấn và độ lệch.

  • Khớp nối ống thổi sử dụng ống xếp kim loại mỏng để mang lại độ cứng xoắn cao và không có phản ứng ngược
  • Khớp nối đĩa truyền mô-men xoắn qua đĩa kim loại linh hoạt có quán tính thấp
  • Khớp nối đàn hồi hoặc dạng nhện mang lại khả năng giảm rung và khả năng chống lệch
  • Khớp nối Oldham được thiết kế để không có phản ứng ngược và độ lệch song song lớn hơn

Lĩnh vực ứng dụng của khớp nối động cơ servo

Khớp nối servo được sử dụng rộng rãi trong các ngành dựa vào chuyển động chính xác và lặp lại. Hiệu suất của chúng ảnh hưởng trực tiếp đến chất lượng sản phẩm và độ ổn định của quy trình.

  • Robot công nghiệp và hệ thống lắp ráp tự động
  • Máy công cụ CNC và bộ dẫn động tốc độ cao
  • Thiết bị sản xuất chất bán dẫn và điện tử
  • Máy đóng gói và dán nhãn yêu cầu chuyển động lặp lại

Độ chính xác sản xuất và năng lực kỹ thuật

Hiệu suất của khớp nối servo phụ thuộc nhiều vào độ chính xác gia công, lựa chọn vật liệu và kiểm soát chất lượng. Cần có dung sai chặt chẽ và các đặc tính cơ học nhất quán để đạt được độ phản ứng bằng 0 và độ cứng ổn định.

Với kinh nghiệm lâu năm về công nghệ truyền tải và khớp nối điện, Công ty TNHH Công nghệ Công nghiệp nặng Giang Tô Rokang áp dụng chuyên môn kỹ thuật và sản xuất chính xác của mình để phát triển các giải pháp khớp nối servo phù hợp với hệ thống điều khiển chuyển động công nghiệp và tự động hóa có độ chính xác cao.

Kết luận

Khớp nối servo và khớp nối động cơ servo là những thành phần cơ bản trong tự động hóa chính xác. Thông qua phản ứng ngược bằng 0, độ cứng xoắn được kiểm soát, bù sai lệch và quán tính thấp, chúng cho phép điều khiển chuyển động chính xác, nhạy bén và đáng tin cậy. Khi các hệ thống tự động hóa tiếp tục phát triển, các khớp nối servo được thiết kế tốt vẫn rất cần thiết để đạt được hiệu suất cao và độ ổn định hoạt động lâu dài.
