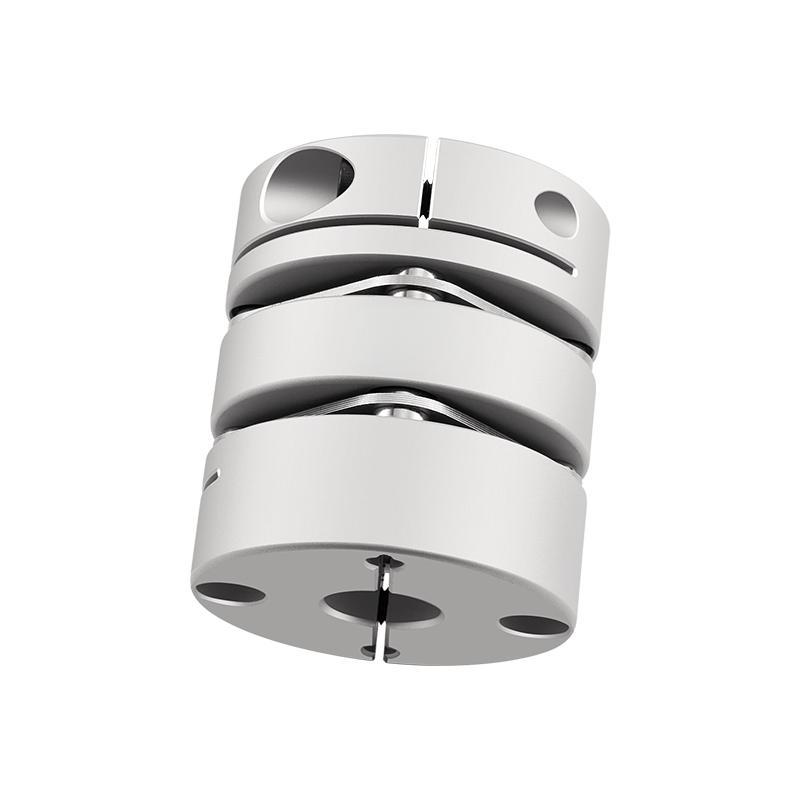

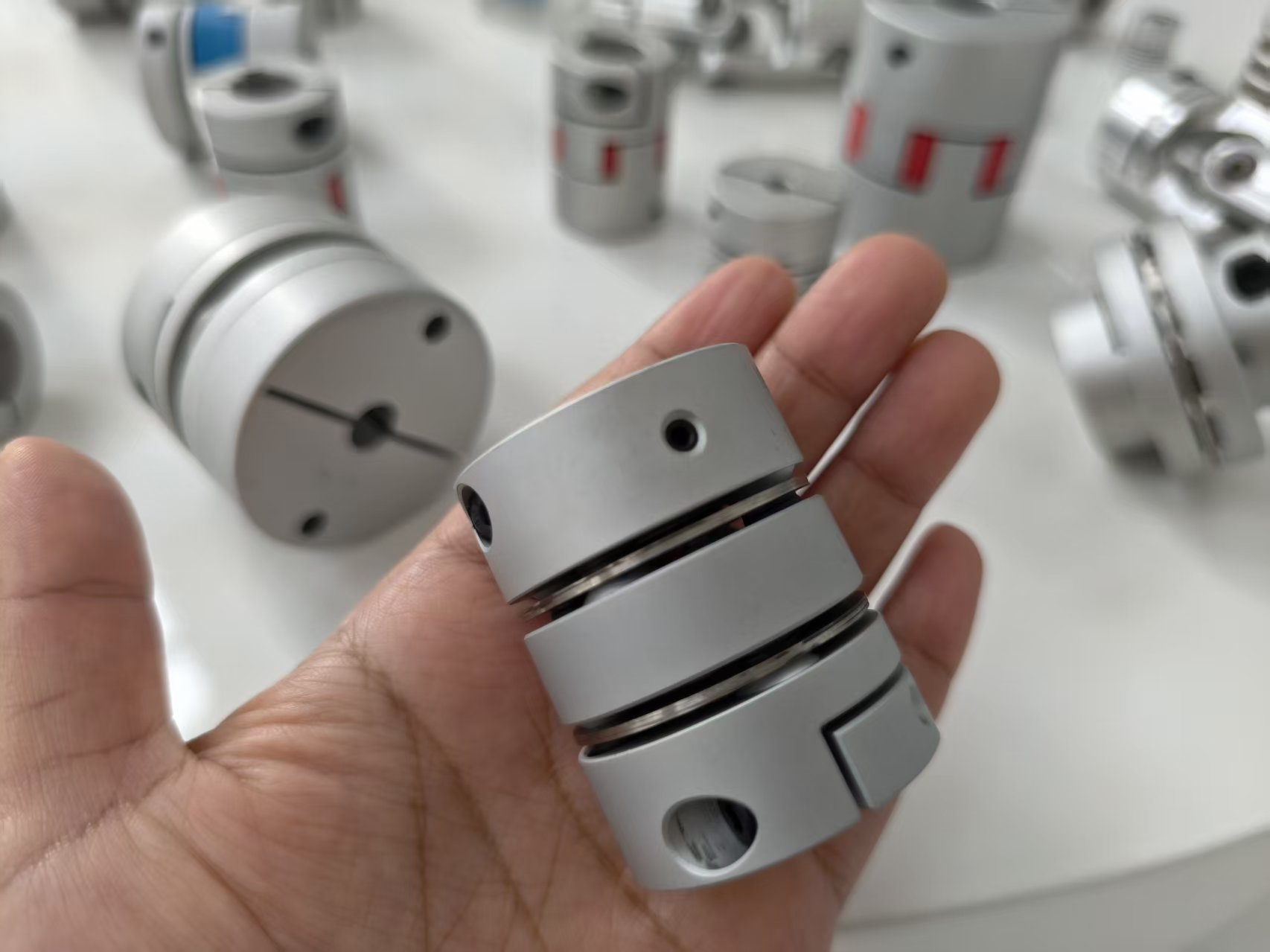

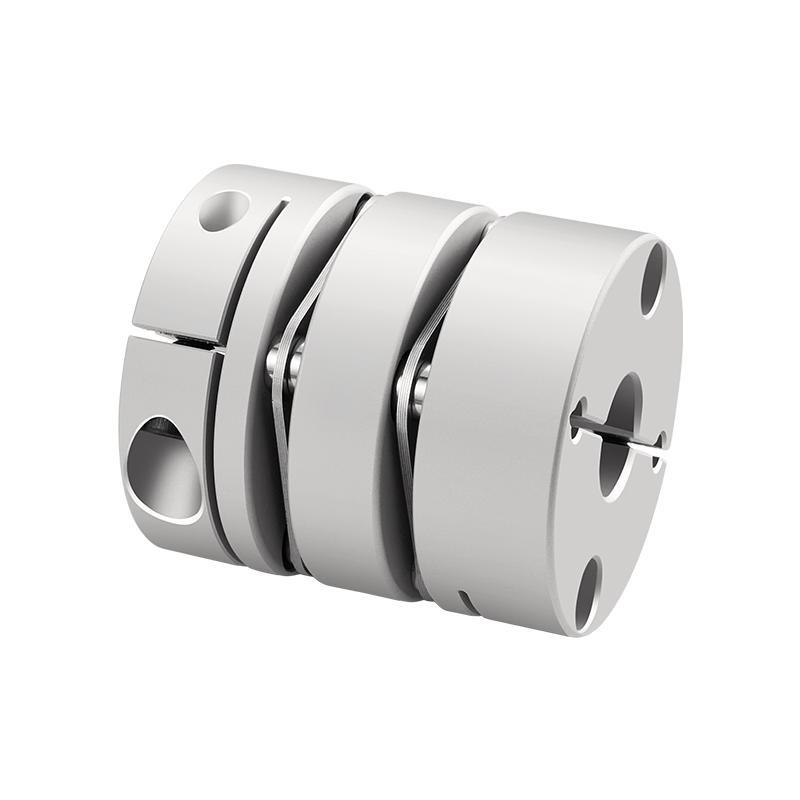

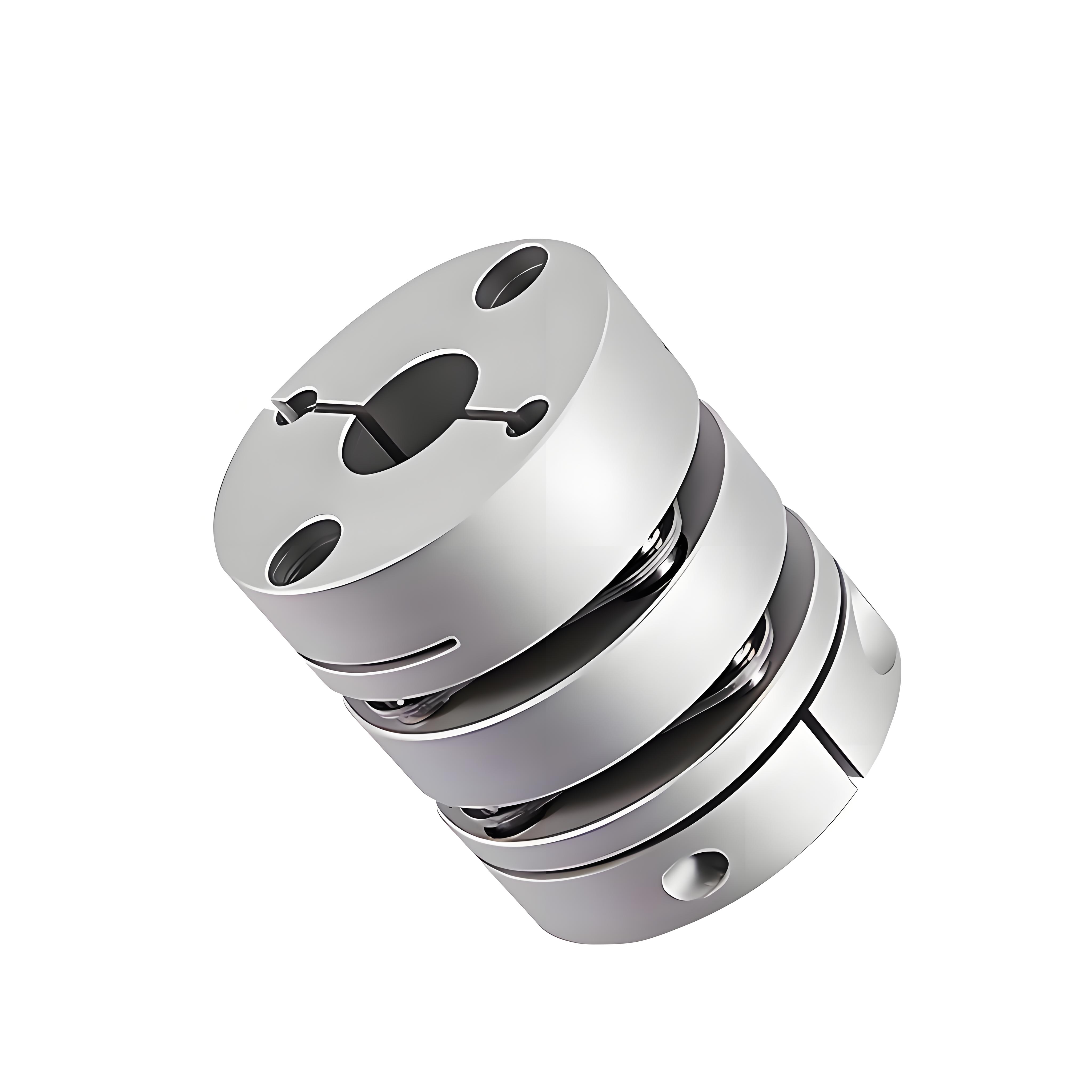

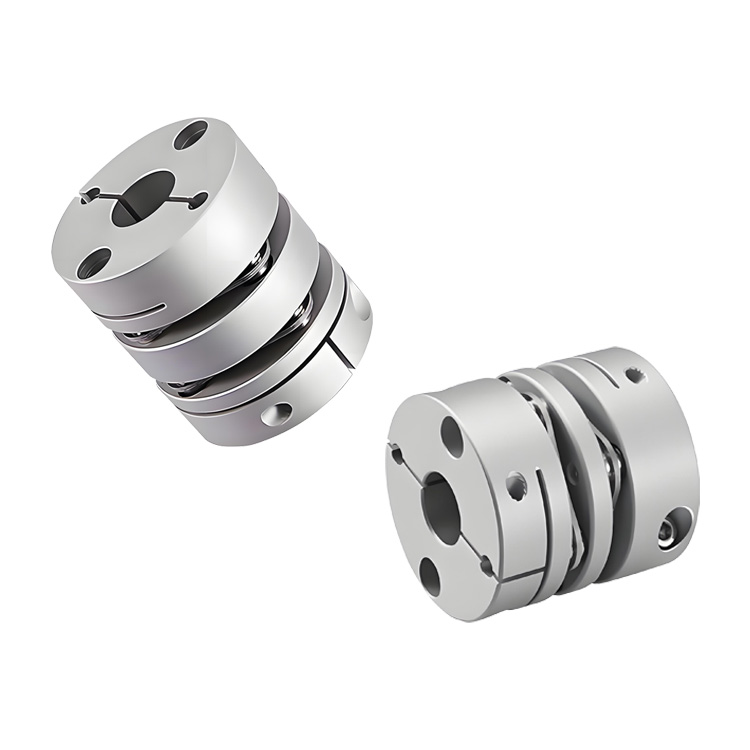

RSK-CPL Đĩa màng bền Loại khớp nối hợp kim nhôm bù cho độ lệch góc và trục

RSK-CPL Đĩa màng bền Loại khớp nối hợp kim nhôm bù cho độ lệch góc và trục

Liên hệ với chúng tôi
  • Đặc điểm kỹ thuật
  • Mô tả
Đặc điểm kỹ thuật

> Tay áo trục được làm bằng hợp kim nhôm có độ bền cao

> Màng ngăn được làm bằng thép không gỉ 304

> Độ cứng mô-men xoắn cao, có thể điều khiển chính xác chuyển động quay của trục và có thể được điều khiển với độ chính xác cao

>Kết nối trục không có khe hở và ống bọc trục được thiết kế đặc biệt cho động cơ servo và động cơ bước

> Quán tính cực thấp, độ nhạy cao, thích hợp cho hoạt động tốc độ cao.

> Đặc điểm xoay theo chiều kim đồng hồ và ngược chiều kim đồng hồ là hoàn toàn giống nhau.
>Màng ngăn bằng thép không gỉ bù đắp cho độ lệch góc và trục

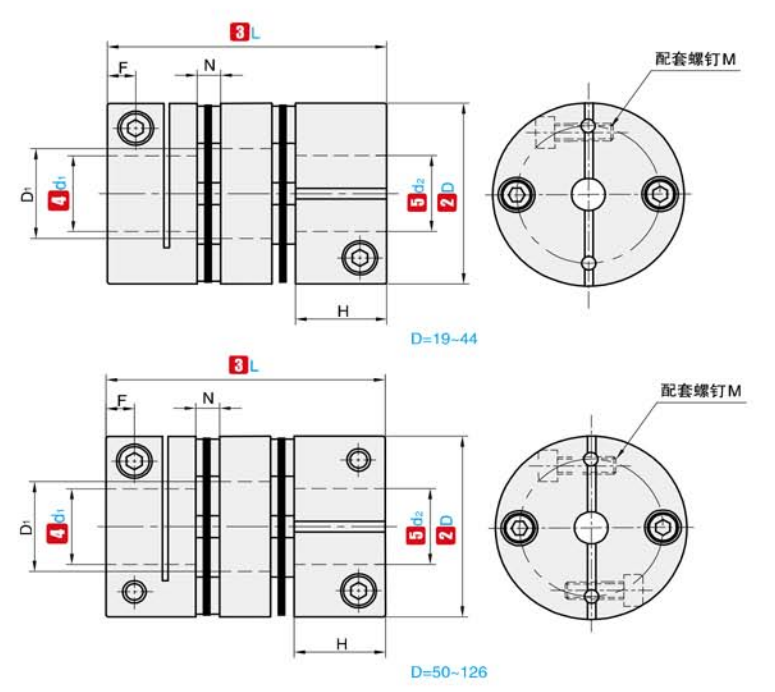

①KHÔNG. ②D ③L ④d₁ ⑤d₂ Phạm vi tùy chọn E D1 N F H M Siết chặt mô-men xoắn vít
(N·m)
RSK-CPL 19 27 3 4 5 6 6,35 7 8 5.2 9 1.8 3.3 9.1 M2.5 0.8
26 35 5 6 6,35 7 8 9 9,25 10 11 12  14 6.5 12.5 2.6 3.9 11.65 M3 1.2
32 41 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 9.5 15 3.5 3.85 12.25 M3 1.2
34 45 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 16 9.5 16 3.5 4.85 14.25 M4 2.5
39 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 11.2 19.3 4.5 5.0 14.9 M4 2.5
44 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 11.2 22.5 4.5 5.0 14.9 M4 2.5
56 64 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 13.5 32.5 5.5 6.4 19.75 M5 5
68 75 12  14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 15.7 38.3 6.3 7.7 23.35 M6 8
82 98

17 18 19 20 22 24 25 28 30 32 35 38 40 42

22 45.5 8.0 9.7 30 M8 20

①KHÔNG. ②D ③L mô-men xoắn định mức
(N ·m) 		Độ lệch tâm cho phép
(mm) 		Độ lệch cho phép
(°) 		Độ lệch trục cho phép
(mm) 		Tốc độ cho phép
(vòng/phút) 		Độ cứng đảo ngược tĩnh
(N ·m/rad) 		Momen quán tính cân nặng
(g)
RSK-CPL 19 27 1 0.12 1.5 ±0,18 10000 700 9,6×10⁻⁷ 14.6
26 35 1.5 0.15 1.5 ±0,3 10000 1850 3.0×10⁻⁶ 37
32 41 2 0.17 1.5 ±0,36 10000 2850 7,6×10⁻⁶ 67
34 45 3 0.17 1.5 ±0,36 10000 4050 9,0×10⁻ 6 77
39 50 6 0.22 1.5 ±0,45 10000 9000 3,8×10⁻⁵ 118
44 50 9 0.22 1.5 ±0,54 10000 10000 3,8×10⁻ 5 144
56 64 25 0.27 1.5 ±0,72 10000 25000 1,6×10⁻ 4 318
68 75 60 0.31 1.5 ±0,8 9000 35000 2.0×10⁻ 4 492
82 98 80 0.55 1.5 ±0,8 8000 70000 2,5×10⁻ 4 1013
