RSK BHJC Lồng bi CV khớp nối đa năng loại rãnh thẳng liên kết với trục mặt bích răng dùng cho luyện kim

loại

danh nghĩa

Mô-men xoắn(N·m)

Mệt mỏi

Mô-men xoắn(N·m)

Cho phép

Vận hành

Góc

a

các

mở rộng△

Mômen quán tính GD²J×10⁻³(kg·m²)

L=1000

Cứ sau 100 phút nữa trong chiều dài

chất rắn

trục

Rỗng

trục

chất rắn Shaft

Rỗng Shaft

BHJ120C

11000

4000

12°

±20

45

49

0.56

4.12

BHJ140C

13300

5000

12°

±20

63

71

0.70

4.86

BHJ150C

17400

6300

12°

±25

74

82

1.65

5.48

BHJ160C

24800

9000

12°

±25

105

110

1.85

8.49

BHJ180C

37500

13700

10°

±30

185

210

2.44

9.69

BHJ200C

44000

16000

10°

±30

330

360

3.48

15.6

BHJ220C

58000

21000

10°

±30

500

550

7.10

20

BHJ240C

80000

31000

10°

±35

760

820

8.33

31.8

BHJ260C

110000

40000

10°

±35

1050

1120

10.5

50

BHJ280C

132000

48000

10°

±35

1580

1700

13.9

56

BHJ300C

150000

66500

8°

±38

2150

2300

19.4

83

BHJ330C

210000

84000

8°

±40

3500

3800

27.9

187

BHJ375C

269000

110000

8°

±50

5200

5900

44.4

220

BHJ400C

385000

120000

8°

±50

8200

9100

64.3

418

BHJ440C

450000

154000

8°

±50

12100

13000

123

479

BHJ490C

625000

250000

8°

±50

15530

16400

150

576

BHJ550C

887500

355000

8°

±60

27180

28500

270

685

BHJ620C

1250000

500000

8°

±60

48920

50000

480

735

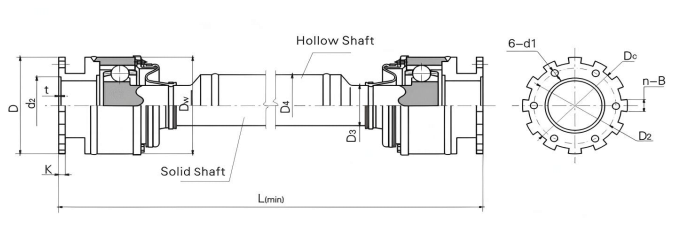

loại

D

K

d₂

t

D₃

D₄

D₂

Dc

n-B

d₁

L(phút)

chất rắn

trục

Rỗng

trục

BHJ120C

120

10

65 ^0.074

3.5

47

76

92

105

14-12

11

400

600

BHJ140C

140

10

80 ^0.074

3.5

62

89

110

124

12-16.5

11

450

650

BHJ150C

150

12

85 ^0.087

3.5

65

89

115

132

12-17,5

13

500

700

BHJ160C

160

12

95 ^0.087

5

68

102

125

142

19-12

13

550

750

BHJ180C

180

13

110 ^0.087

5

70

114

143

160

18-14

13

600

800

BHJ200C

200

15

120 ^0.10

5

80

127

158

178

18-16

15

650

850

BHJ220C

220

18

135 ^0.10

5

92

127

175

196

18-17

15

700

900

BHJ240C

240

20

140 ^0.10

6

99

152

192

215

18-19

17

750

950

BHJ260C

260

22

160 ^0.10

6

110

168

210

232

18-20,5

17

800

1000

BHJ280C

280

25

170 ^0.10

8

124

180

225

250

18-22

22

850

1050

BHJ300C

300

25

180 ^0.115

8

126

203

242

268

24-18

22

900

1100

BHJ330C

330

28

210 ^0.115

10

135

219

275

300

24-20

22

950

1150

BHJ375C

375

30

240 ^0.115

10

155

270

308

338

24-22,5

26

1000

1200

BHJ400C

400

32

260 ^0.13

12

170

270

330

360

24-24

26

1050

1250

BHJ440C

440

35

270 ^0.13

12

200

320

360

395

24-26,5

32

1100

1300

BHJ490C

490

38

285 ^0.13

13

225

340

395

430

24-28

32

1200

1400

BHJ550C

550

42

315 ^0.14

13

255

360

440

495

24-28

34

1350

1450

BHJ620C

620

42

350 ^0.14

15

290

380

490

560

24-31

34

1500

1700
