RSK-BJB Lồng bi truyền động hiệu suất cao CV Khớp nối đa năng chủ yếu được sử dụng ở đầu bánh xe tải khai thác mỏ

BJ-B Đặc điểm:

Góc hoạt động<42,5°

Liên kết qua trục Spline

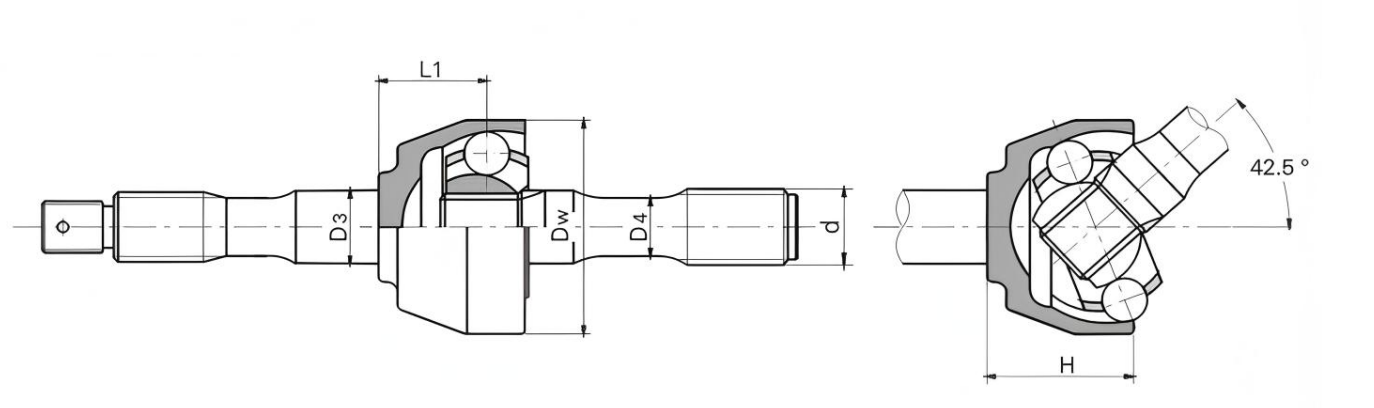

Thông số kỹ thuật cơ bản

Các kích thước chính

Lưu ý: kích thước "∞" mang tính chất tham khảo

Đặc điểm và cách sử dụng

• Cấu trúc nhỏ gọn; dễ dàng lắp ráp và tháo rời; góc hoạt động cho phép có thể đạt tới 42,5 °.
• Nó chủ yếu được sử dụng để truyền cầu lái của xe.

Ví dụ ký hiệu: BJ125B1000

BJ: Loại BJ

125: Thông số kỹ thuật là 125

B: Loại B

1000: Độ dài là 1000

Khớp nối lồng bi truyền động hiệu suất cao CV Universal là bộ phận truyền động chính xác được thiết kế cho các điều kiện làm việc phức tạp. Hiệu suất tuyệt vời và chất lượng đáng tin cậy của nó đóng một vai trò quan trọng trong nhiều lĩnh vực. ​

Khớp nối chủ yếu bao gồm vòng ngoài lồng bi, vòng trong hình ngôi sao, lồng và quả bóng thép truyền lực. Vòng ngoài lồng bi và vòng trong hình ngôi sao được kết nối chặt chẽ với trục chính và trục phụ tương ứng. Tâm của các bi thép truyền lực đều nằm trong mặt phẳng đi qua tâm khớp nối và được đặt trong rãnh gồm các rãnh cầu bên ngoài của vòng ngoài hình cầu và các rãnh cầu bên ngoài của vòng trong hình ngôi sao. Tâm của hai bề mặt cầu trùng với tâm của khớp nối vạn năng. Để đảm bảo tâm của tất cả các bi thép nằm trên phân giác của góc giữa trục của hai trục, các bi thép được lắp khéo léo vào cửa sổ của lồng. Thiết kế khéo léo như vậy đảm bảo rằng khi góc giữa trục chủ và trục phụ của khớp nối thay đổi, điểm truyền lực luôn có thể được định vị chính xác trên phân giác của góc, từ đó đảm bảo sự đồng bộ hoàn hảo về tốc độ giữa trục chủ và trục phụ. ​

Sự kết hợp này có nhiều ưu điểm đáng kể. Về hiệu suất truyền tải, nó có thể đạt được truyền đồng bộ có độ chính xác cao, giảm tổn thất năng lượng một cách hiệu quả trong quá trình truyền tải điện và hiệu suất truyền tải có thể cao tới 98% trở lên. Đồng thời, hiệu suất giảm chấn và giảm rung tuyệt vời của nó có thể làm giảm đáng kể tiếng ồn phát sinh trong quá trình vận hành thiết bị, tạo ra bầu không khí tương đối yên tĩnh cho môi trường làm việc. Về khả năng chịu tải, trong điều kiện có cùng đường kính quay và góc nghiêng, so với khớp nối truyền thống, nó có thể tăng khả năng chịu tải từ 0,5 đến 1 lần, dễ dàng ứng phó với điều kiện tải nặng. Hơn nữa, cấu trúc nhỏ gọn và diện tích nhỏ khiến nó rất phù hợp với các tình huống làm việc có hạn chế nghiêm ngặt về kích thước xuyên tâm. Ngoài ra, khớp nối có hiệu suất bịt kín tuyệt vời và áp dụng công nghệ bịt kín tiên tiến để tránh rò rỉ dầu mỡ một cách hiệu quả, kéo dài đáng kể chu kỳ bảo trì và tuổi thọ của thiết bị. ​

Khớp nối vạn năng đồng bộ kiểu lồng bi cố định truyền động hiệu suất cao được sử dụng rộng rãi trong nhiều lĩnh vực như sản xuất ô tô, cơ khí, công nghiệp luyện kim, hàng không vũ trụ, v.v. Trong hệ thống truyền động của ô tô, nó đảm bảo truyền lực trơn tru và cải thiện hiệu suất xử lý của xe và độ ổn định lái xe; trong thiết bị cơ khí, nó mang lại sự đảm bảo đáng tin cậy cho hoạt động hiệu quả của các loại máy móc khác nhau; trong các thiết bị quy mô lớn trong ngành luyện kim, nó có thể chịu được mô-men xoắn cực lớn và điều kiện làm việc phức tạp, giúp tiến độ sản xuất suôn sẻ; trong lĩnh vực hàng không vũ trụ, độ chính xác và độ tin cậy cao của nó đáp ứng các yêu cầu kỹ thuật nghiêm ngặt.
