Khớp nối màng động cơ servo là bộ phận truyền lực chuyên dụng được thiết kế để kết nối động cơ servo với các bộ phận được dẫn động như vít bi, bộ truyền động tuyến tính hoặc bộ truyền động chính xác. Vai trò chính của chúng là truyền mô-men xoắn với độ chính xác cao trong khi vẫn duy trì phản ứng ngược bằng 0 và trạng thái xoắn ổn định. Trong các hệ thống servo hiệu suất cao, khớp nối ảnh hưởng trực tiếp đến độ chính xác định vị, tốc độ phản hồi và độ ổn định vận hành lâu dài.
So với các khớp nối linh hoạt đa năng, khớp nối màng được lựa chọn ở những nơi có độ chính xác và hiệu quả cao. Cấu trúc đàn hồi dựa trên kim loại của chúng hỗ trợ điều khiển chuyển động nhất quán trong môi trường tự động hóa năng động.
Thiết kế kết cấu khớp nối màng động cơ servo

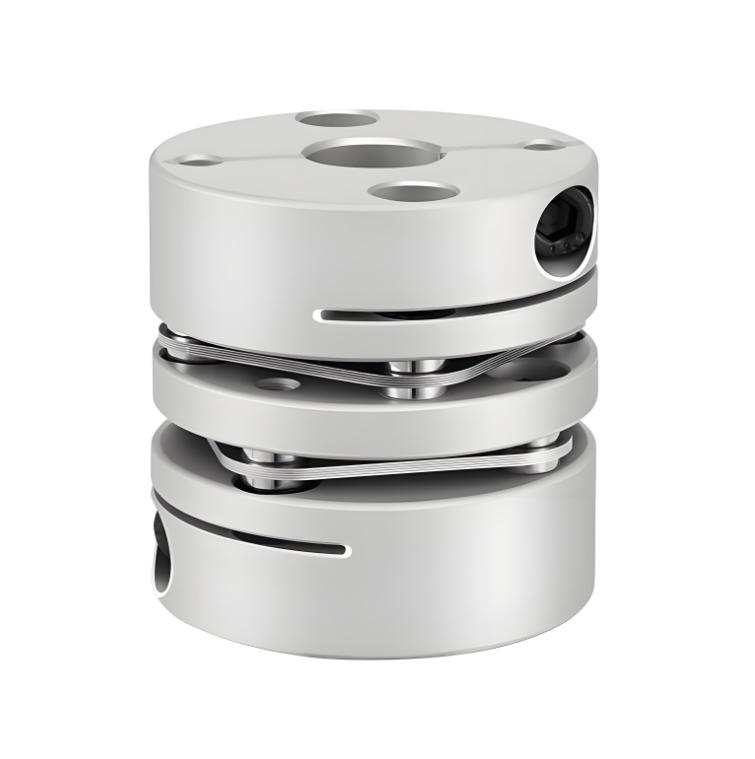

Khớp nối màng động cơ servo thường bao gồm hai trục được kết nối bằng một hoặc nhiều màng kim loại mỏng. Những màng ngăn này được sản xuất dưới dạng các tấm linh hoạt hoặc các bộ phận giống như đĩa và được đặt giữa trục động cơ và trục dẫn động. Các trục được gắn trực tiếp lên trục bằng cách sử dụng kẹp, rãnh then hoặc các phương pháp buộc chặt chính xác khác.
Các phần tử màng được thiết kế để uốn cong đàn hồi dưới tải trọng trong khi vẫn giữ được độ cứng xoắn. Sự cân bằng giữa tính linh hoạt và độ cứng này cho phép khớp nối truyền mô-men xoắn một cách chính xác đồng thời điều chỉnh độ lệch trục nhỏ.
Truyền mô-men xoắn qua màng kim loại đàn hồi
Trong khớp nối màng ngăn của động cơ servo, mô-men xoắn truyền từ trục động cơ vào trục đầu tiên, xuyên qua các phần tử màng ngăn và vào trục được kết nối với tải dẫn động. Đường truyền phụ thuộc vào sự biến dạng đàn hồi của màng ngăn hơn là tiếp xúc trượt hoặc lăn.
Do mô-men xoắn được truyền qua cấu trúc kim loại liên tục nên khớp nối có độ cứng xoắn cao. Đặc tính này hỗ trợ phản ứng mô-men xoắn chính xác và giảm thiểu độ lệch góc trong quá trình tăng tốc hoặc thay đổi tải nhanh.
Bồi thường sai lệch mà không bị căng thẳng
Sự sai lệch nhỏ giữa trục động cơ servo và các bộ phận được dẫn động là không thể tránh khỏi trong quá trình lắp đặt thực tế. Khớp nối màng động cơ servo bù đắp cho những sai lệch này thông qua việc uốn cong có kiểm soát các phần tử màng.
- Chuyển vị dọc trục do giãn nở nhiệt
- Độ lệch góc từ dung sai lắp đặt
- Độ lệch trục song song nhỏ
Bằng cách hấp thụ các chuyển động này bên trong, khớp nối làm giảm sự truyền lực không mong muốn đến vòng bi động cơ và thiết bị dẫn động, hỗ trợ tuổi thọ dài hơn.
Không phản ứng dữ dội và độ chính xác chuyển động
Phản ứng ngược bằng không là điều cần thiết trong các hệ thống điều khiển bằng servo, nơi các lệnh chuyển động phải được chuyển trực tiếp thành chuyển động cơ học. Nhiều khớp nối màng ngăn của động cơ servo đạt được phản ứng ngược bằng 0 thông qua các trục được gia công chính xác, hình học màng ngăn được kiểm soát chặt chẽ và các phương pháp nối an toàn như kết nối bằng bu lông hoặc hàn.
Kết nối cứng nhắc, không có khe hở này giúp duy trì sự đồng bộ hóa chính xác giữa mô tơ servo và trục được dẫn động, cải thiện khả năng lặp lại và độ chính xác định vị trong các hệ thống điều khiển vòng kín.
Quán tính thấp và hiệu suất năng động cao
Khớp nối màng động cơ servo thường được thiết kế với khối lượng thấp và hình học nhỏ gọn. Mô men quán tính giảm sẽ hạn chế tải phản ánh tới động cơ, cho phép tăng tốc và giảm tốc nhanh hơn.
Trong tự động hóa và robot tốc độ cao, quán tính thấp này góp phần rút ngắn thời gian chu kỳ và cải thiện hiệu quả sử dụng năng lượng trong khi vẫn duy trì trạng thái động ổn định.
Độ tin cậy của dịch vụ và vận hành không cần bảo trì
Bởi vì khớp nối màng hoạt động không tiếp xúc trượt nên chúng không cần bôi trơn. Đặc tính không cần bảo trì này giúp giảm chi phí vận hành và đơn giản hóa việc bảo trì hệ thống, đặc biệt là trong môi trường sạch sẽ hoặc khép kín.
Cấu trúc màng hoàn toàn bằng kim loại cũng hỗ trợ tuổi thọ lâu dài dưới tải theo chu kỳ, miễn là các giới hạn vận hành được tôn trọng. Trong một số thiết kế, màng ngăn có thể được thiết kế để hư hỏng theo cách có thể dự đoán được trong điều kiện quá tải cực độ, mang lại mức độ bảo vệ cơ học cho thiết bị được kết nối.
Lĩnh vực ứng dụng trong thiết bị điều khiển bằng servo
Khớp nối màng động cơ servo được sử dụng rộng rãi trong các ứng dụng yêu cầu điều khiển chuyển động chính xác và truyền mô-men xoắn ổn định.
- Trục cấp liệu máy công cụ CNC và hệ thống định vị
- Robot công nghiệp và dây chuyền lắp ráp tự động
- Thiết bị kiểm tra và sản xuất chất bán dẫn
- Máy đóng gói và dán nhãn tốc độ cao
Năng lực kỹ thuật đằng sau hiệu suất khớp nối màng
Để đạt được hiệu suất đáng tin cậy trong khớp nối màng mô tơ servo đòi hỏi phải kiểm soát vật liệu chính xác, gia công chính xác và kiểm tra chất lượng nghiêm ngặt. Độ dày màng nhất quán, hình học cân bằng và lắp ráp được kiểm soát ảnh hưởng trực tiếp đến độ cứng và tuổi thọ mỏi.
Với kinh nghiệm về các bộ phận truyền tải điện chính xác và công nghệ khớp nối tiên tiến, Công ty TNHH Công nghệ Công nghiệp nặng Giang Tô Rokang tích hợp bí quyết kỹ thuật của mình vào việc phát triển khớp nối màng phù hợp với hệ thống servo có độ chính xác cao trong nhiều ứng dụng công nghiệp.
Kết luận
Khớp nối màng động cơ servo cung cấp kết nối chính xác, hiệu quả và đáng tin cậy giữa động cơ servo và các bộ phận được dẫn động. Thông qua phản ứng ngược bằng 0, độ cứng xoắn cao, bù sai lệch và vận hành không cần bảo trì, chúng hỗ trợ điều khiển chuyển động chính xác trong các hệ thống tự động hóa hiện đại. Khi công nghệ servo tiếp tục phát triển, khớp nối màng vẫn là một yếu tố quan trọng để đạt được hiệu suất ổn định và độ ổn định lâu dài của hệ thống.
