Đặc điểm kỹ thuật

Góc hoạt động<18°

Loại mở rộng lớn

Liên kết với trung tâm mặt bích

Thông số kỹ thuật cơ bản:

loại	Sơ đồ	Mô-men xoắn danh định (N·m)	Mô-men xoắn mỏi (N·m)	Góc hoạt động cho phép			Sự mở rộng Δ	Mômen quán tính GD³ J × 10⁻ ³ (kg·m2)
loại	Sơ đồ	Mô-men xoắn danh định (N·m)	Mô-men xoắn mỏi (N·m)	Đang quay	lúc nghỉ ngơi		Sự mở rộng Δ	L=1000	Cứ thêm 100 chiều dài
BJ75DT	Hình 1	1520	588	14°		16°	100	25.3	0.49
BJ95DT	Hình 1	2500	1127	14°		16°	100	52.2	0.49
BJ125DT	Hình 1	5782	2744	16°		18°	100	186	0.75
BJ150DT	Hình 1	11564	4704	16°		18°	110	396	1.04
BJ175DT	Hình 2	15680	6713	16°		18°	110	718	8.5
BJ200DT	Hình 2	23912	11172	16°		18°	110	1420	17.8
BJ225DT	Hình 2	29694	14700	16°		18°	140	2277	17.8
BJ250DT	Hình 2	42238	20678	18°		20°	140	3905	54
BJ300DT	Hình 2	63112	29106	18°		20°	140	7195	54

Các kích thước chính:

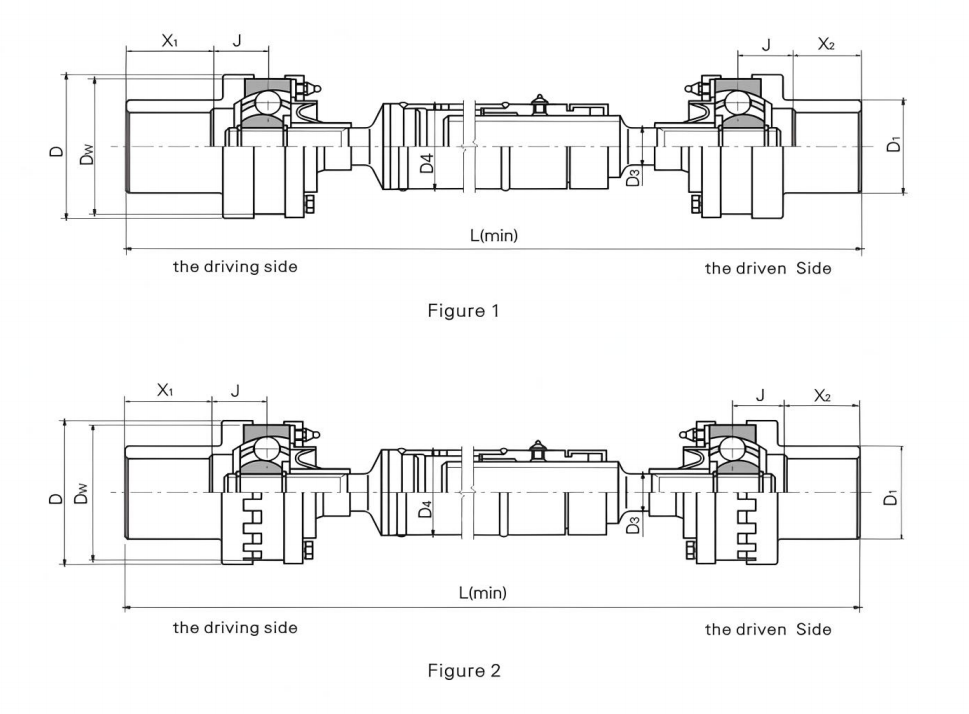

loại	Sơ đồ	Dw	D	D1	D3	D4	J	L(phút)
BJ75DT	Hình 1	80	85	55	22	50	26	640
BJ95DT	Hình 1	95	100	65	27.5	60	32	710
BJ125DT	Hình 1	125	130	90	36.75	76	42	840
BJ150DT	Hình 1	146	151	105	46	76	50	970
BJ175DT	Hình 2	165.1	170	120	52	89	60	1080
BJ200DT	Hình 2	190	196	140	60	102	65	1120
BJ225DT	Hình 2	212	218	160	66	102	70	1140
BJ250DT	Hình 2	230	238	180	76	140	80	1160

Bình luận :X ₁ ,X ₂ là chiều dài các đầu trục do khách hàng quyết định.

Đặc điểm và cách sử dụng

Việc điều chỉnh khoảng cách lắp đặt và độ giãn nở theo trục được thực hiện thông qua khớp nối trục trượt trong khớp nối vạn năng, Độ giãn nở có thể được điều chỉnh theo yêu cầu đặc biệt. Nó chủ yếu được sử dụng để dẫn động cuộn kẹp, cuộn đệm cuộn chà, hoàn thiện cuộn căng và cuộn ép trên thiết bị luyện kim.

Ví dụ ký hiệu: BJ125DT1000

BJ:Loại BJ

125:Thông số kỹ thuật là 125

D:D Loại

T: Sự mở rộng của trục trục trung gian

1000: Chiều dài là 1000

Mô tả

Phần mở rộng lớn Khớp nối đa năng đồng bộ vận tốc không đổi lồng bóng cố định là một bộ phận truyền động kết hợp thiết kế sáng tạo và hiệu suất tuyệt vời. Cấu trúc tinh tế của nó bao gồm một ống bọc hình sao (mương bên trong), vỏ bóng (mương ngoài), một quả bóng thép, một cái kẹp, một tấm che bụi và một cái lồng. Trên thành trong của vỏ hình trụ và bên ngoài ống bọc hình sao, thiết kế rãnh thẳng hình trụ độc đáo, với các bi thép được đặt chính xác trong đó, kết hợp với vị trí ổn định của các bi thép trong lồng và sáu mương bi thép truyền động được bôi trơn tốt trên ghế bi bên trong và bên ngoài, đảm bảo truyền tải điện ổn định và hiệu quả.

Khi làm việc, nguồn điện bắt đầu từ trục truyền động và đến đầu ra một cách êm ái thông qua sự dẫn truyền của các bi thép và vỏ cầu. Bất kể góc giữa các trục thay đổi như thế nào trong điều kiện làm việc phức tạp, khớp nối có thể đảm bảo sự đồng bộ hóa của trục đầu vào và tốc độ trục đầu ra với cấu trúc khéo léo của nó để đạt được khả năng truyền tải trơn tru và chính xác.

Về hiệu suất, nó có tất cả những lợi thế. Hiệu suất truyền cao là điểm nổi bật đáng kể của nó. Tổn thất công suất thay đổi gần như tuyến tính trong phạm vi độ nghiêng của trục. Trong điều kiện làm việc bình thường, hiệu suất truyền có thể đạt 0,98. Với khả năng bù góc tuyệt vời, góc giữa hai trục có thể thay đổi linh hoạt từ 0° đến 45° và có thể đáp ứng được nhiều môi trường lắp đặt và vận hành khác nhau. Đồng thời, nó còn có hiệu suất thu gọn tốt, có thể hấp thụ rung động và va đập trong quá trình vận hành thiết bị một cách hiệu quả và giảm tổn thất hệ thống. Ngoài ra, kênh xoay khớp nối được xử lý với độ chính xác cao và mỗi bộ phận là một thân quay đồng nhất. Sau các thử nghiệm cân bằng động nghiêm ngặt, độ chính xác cân bằng động cao được đảm bảo và hoạt động ổn định và đáng tin cậy.

Trong lĩnh vực ô tô, nó được sử dụng cho trục dẫn động nửa cầu của xe dẫn động cầu trước và trục dẫn động của xe dẫn động bốn bánh để đảm bảo công suất phát ra trơn tru; trong máy móc công nghiệp, chẳng hạn như máy công cụ, máy móc hạng nặng, v.v., nó cung cấp sự hỗ trợ vững chắc cho hoạt động ổn định của thiết bị. Với cấu trúc nhỏ gọn, lắp đặt dễ dàng, độ kín tốt và tuổi thọ cao, khớp nối trục truyền động đồng bộ loại lồng bi cố định có thể thu vào đã trở thành lựa chọn lý tưởng để truyền tải điện trong nhiều ngành công nghiệp.
