RSK BJD Mô-men xoắn cao Vòng bi rãnh bóng lồng đồng bộ tốc độ không đổi khớp nối CVJ phổ quát

Góc hoạt động=18°

Mở rộng cho phép 士12~±35

Liên kết với trung tâm mặt bích

Thông số kỹ thuật cơ bản:

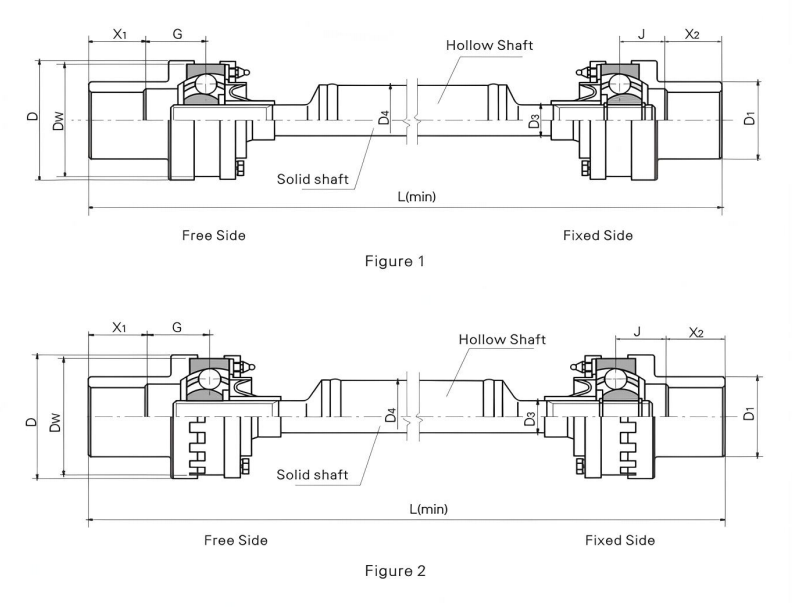

Các kích thước chính:

Bình luận :X ₁ ,X ₂ là chiều dài các đầu trục do khách hàng quyết định.

Đặc điểm và cách sử dụng

Việc điều chỉnh khoảng cách lắp đặt và độ giãn nở dọc trục được thực hiện thông qua khớp nối trượt trong khớp nối vạn năng.

nó chủ yếu được sử dụng để dẫn động cuộn kẹp, cuộn niêm phong cuộn chà, cuộn căng hoàn thiện và cuộn ép trên thiết bị luyện kim.

Ví dụ ký hiệu: BJ125D1000

BJ: Loại BJ

125: Thông số kỹ thuật là 125

D:D Loại

1000: Chiều dài là 1000

Khớp nối vạn năng tốc độ không đổi lồng bi rãnh hồ quang là một bộ phận chính xác đóng vai trò then chốt trong lĩnh vực truyền động công nghiệp hiện đại. Với hiệu suất tuyệt vời và chất lượng đáng tin cậy, nó đã trở thành sự lựa chọn lý tưởng cho nhiều tình huống ứng dụng có nhu cầu cao. ​

Khớp CV chủ yếu bao gồm các thành phần cốt lõi như vòng ngoài lồng bi, vòng trong hình ngôi sao, vòng cách và bi thép truyền lực. Vòng ngoài lồng bi và vòng trong hình ngôi sao được kết nối chắc chắn với trục chính và trục phụ tương ứng. Tâm của bi thép truyền lực nằm trong mặt phẳng đi qua tâm khớp nối và được đặt trong rãnh bao gồm các rãnh cầu bên ngoài của vòng ngoài hình cầu và các rãnh cầu bên ngoài của vòng trong hình ngôi sao. Tâm của hai quả cầu trùng khớp chính xác với tâm của khớp nối vạn năng và các quả bóng thép được lắp vào cửa sổ của lồng. Thiết kế kết cấu tinh tế như vậy đảm bảo rằng khi góc giữa trục chính và trục phụ của khớp nối thay đổi, điểm truyền lực luôn nằm trên đường phân giác của góc, từ đó thực hiện sự đồng bộ hóa tốc độ giữa trục chính và trục phụ, đó cũng là lý do cơ bản tại sao nó được gọi là khớp nối vạn năng vận tốc không đổi đồng bộ. ​

Xét về hiệu năng, khớp nối này có nhiều điểm nổi bật. Tính đồng bộ hóa của nó rất tuyệt vời, giúp tránh được vấn đề vận hành thiết bị không ổn định do chênh lệch tốc độ một cách hiệu quả. Nó có hiệu suất đệm và giảm rung mạnh, có thể giảm đáng kể tiếng ồn trong quá trình truyền và tạo môi trường yên tĩnh hơn cho hoạt động của thiết bị. Hơn nữa, với cùng đường kính quay và góc nghiêng, khả năng chịu tải của nó có thể tăng 0,5-1 lần so với các sản phẩm cùng loại, hoàn toàn có khả năng truyền mô-men xoắn lớn. Theo cả hướng trục và hướng tâm, nó có lượng bù lớn, đặc biệt là theo hướng trục, có thể đạt được điều này mà không cần các trục bên ngoài, giúp đơn giản hóa đáng kể cấu trúc tổng thể của thiết bị. Ngoài ra, khớp nối còn có ưu điểm về cấu trúc mới, trọng lượng nhẹ, khả năng gia công tốt,… thuận tiện cho việc sản xuất hàng loạt và giúp giảm giá thành. Đồng thời, nó hoạt động đáng tin cậy, dễ lắp ráp và tháo rời, dễ bảo trì hàng ngày và có tuổi thọ dài. Cho dù đó là tải nặng tốc độ thấp hay điều kiện truyền tốc độ cao, nó đều có thể dễ dàng đối phó. ​

Khớp nối vạn năng đồng bộ vận tốc không đổi loại lồng bi cố định mô-men xoắn cao được sử dụng rộng rãi trong nhiều ngành công nghiệp như luyện kim, khai thác mỏ, máy móc kỹ thuật, hóa dầu, v.v. Trong thiết bị cán thép quy mô lớn trong ngành luyện kim, nó có thể truyền mô-men xoắn lớn ổn định để đảm bảo hiệu quả và độ chính xác của quá trình cán thép; trong thiết bị khai quật và vận chuyển của máy móc khai thác mỏ, nó có thể thích ứng với các điều kiện làm việc phức tạp để đảm bảo truyền tải điện ổn định và đáng tin cậy; trong các hoạt động nâng và đào của máy móc kỹ thuật, nó cung cấp sự hỗ trợ mạnh mẽ cho công suất đầu ra mạnh mẽ của thiết bị; trong thiết bị trộn và vận chuyển quy mô lớn trong ngành hóa dầu, nó đóng vai trò truyền tải quan trọng.
