Name: RSK Sản xuất Lưới lò xo rắn Khớp nối loại lỗ trục ngắn đơn giản và tiết kiệm chi phí
Rating: 5 (99 reviews)

Thông số kỹ thuật

Nó là một khớp nối đơn giản và tiết kiệm chi phí cho các ứng dụng mô-men xoắn cao

Khả năng chống va đập, giảm rung và khả năng thích ứng với các tải khác nhau giúp tăng cường bảo vệ cho thiết bị

Cài đặt và gỡ bỏ nhanh chóng giúp tiết kiệm thời gian và công sức

Tuổi thọ sử dụng cực dài

Cấu trúc đơn giản và bảo trì dễ dàng

Yêu cầu lắp đặt thấp và thiết kế đa dạng

Yêu cầu về độ chính xác khi lắp đặt đối với khớp nối lưới lò xo ngoằn ngoèo thấp hơn so với khớp nối thông thường

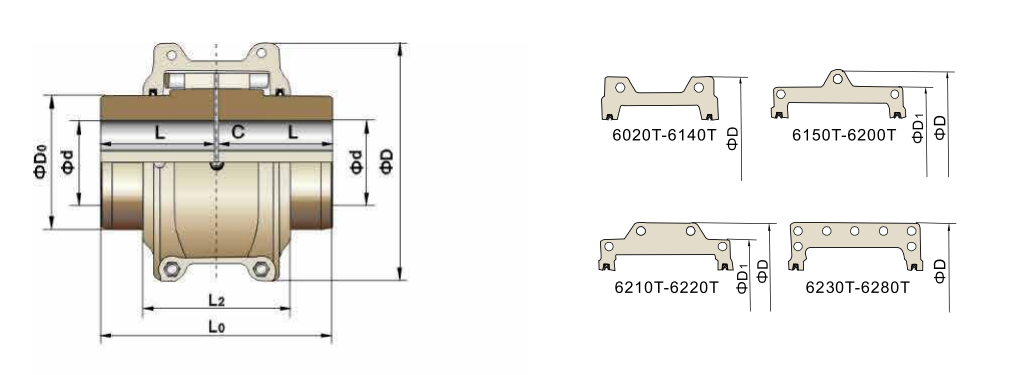

người mẫu	Mô-men xoắn danh nghĩa/ Tn N. M	Tốc độ cho phép/N vòng/phút	Lỗ trục tối đa L mm	Chiều dài trục L mm	Chiều dài L0 mm	L2mm	Đmm	D0mm	không gian C mm	Trọng lượng (không có lỗ) kg	Momen quán tínhI Kg.m2	Phí dầu kg
1020T	52	4500	28	47.6	98.2	66.7	97.0	—	3	1.91	0.0014	0.027
1030T	149	4500	35	47.6	98.2	68.3	105.7	—	3	2.59	0.0022	0.041
1040T	249	4500	42	50.8	104.6	69.9	114.3	—	3	3.36	0.0033	0.054
1050T	435	4500	50	60.3	123.6	80.9	135.1	—	3	5.44	0.0073	0.068
1060T	684	4350	56	63.5	130.0	93.5	157.8	—	3	7.26	0.0119	0.086

1070T	994	4125	65	76.2	155.4	96.8	158.8	—	3	10.4	0.0185	0.113
1080T	2050	3600	80	88.9	180.8	115.6	190.5	—	3	17.7	0.0451	0.172
1090T	3730	3600	95	98.4	199.8	122.2	211.1	—	3	25.4	0.0787	0.254
1100T	6280	2440	110	120.6	246.2	155.4	251.0	—	5	42.2	0.1780	0.426
1110T	9320	2250	120	127.0	259.0	161.5	269.7	—	5	54.4	0.2700	0.508

1120T	13700	2025	140	149.2	304.4	191.5	307.8	—	6	81.2	0.5140	0.735
1130T	19900	1800	170	161.9	329.8	195.1	345.9	—	6	121	0.9590	0.908
1140T	28600	1650	200	184.2	374.4	201.2	384.0	—	6	178	1.8500	1.135
1150T	39800	1500	215	182.9	371.8	271.5	453.1	391.2	6	227	3.4900	1.952
1160T	55900	1350	240	198.1	402.2	278.4	501.9	436.9	6	309	5.8200	2.815

1170T	74600	1225	280	215.9	437.8	307.3	566.9	487.2	6	448	10.400	3.496
1180T	103000	1100	300	238.8	483.6	321.1	629.9	554.7	6	619	18.300	3.768
1190T	137000	1050	335	259.1	524.2	325.1	675.6	607.8	6	776	26.100	4.400
1200T	186000	900	360	279.4	564.8	355.6	756.9	660.4	6	1057	43.500	5.630
1210T	249000	820	390	301.8	622.6	431.8	844.6	750.8	13	1424	75.500	10.53

1220T	336000	730	420	325.1	663.2	490.2	920.8	822.2	13	1785	113.00	16.07
1230T	435000	680	450	345.4	703.8	546.1	1003.3	904.7	13	2267	175.00	24.06
1240T	559000	630	480	368.3	749.6	647.7	1087.1	—	13	2950	339.00	33.82
1250T	746000	580	510	401.3	815.6	698.5	1181.1	—	13	3833	524.00	50.17
1260T	932000	540	550	431.8	876.6	762.0	1260.9	—	13	4682	711.00	67.24

Mô tả

Nó là một khớp nối đơn giản và tiết kiệm chi phí cho các ứng dụng mô-men xoắn cao.

Khớp nối lưới lò xo ngoằn ngoèo Jiangsu RSK kết hợp công suất mô-men xoắn cao của khớp nối bánh răng với tính linh hoạt của khớp nối đàn hồi, khiến nó trở thành lựa chọn đơn giản và lý tưởng hơn trong số các khớp nối hạng trung đến hạng nặng. Thiết kế tháo gỡ nhanh chóng của nó giúp loại bỏ hoàn toàn những khó khăn khi lắp đặt và tháo gỡ, mang đến giải pháp khớp nối tiết kiệm và đáng tin cậy hơn.

Khả năng chống va đập, giảm rung và khả năng thích ứng với các tải khác nhau giúp tăng cường bảo vệ cho thiết bị.

Các bề mặt răng của khớp nối lưới lò xo ngoằn ngoèo RSK bao gồm nhiều bề mặt cong, cho phép diện tích tiếp xúc thay đổi tùy theo sự thay đổi của tải trọng. Thiết kế này cho phép khớp nối chịu được tác động của tải và tải thay đổi tốt hơn, đảm bảo an toàn cao hơn khi khởi động hoặc trong điều kiện tải không đồng đều. Hơn nữa, khả năng truyền động linh hoạt của lò xo sẽ hấp thụ một lượng lực rung động đáng kể. Hiệu ứng giảm chấn của nó làm giảm hơn 36% độ rung khi va chạm, khiến nó trở thành bộ lọc chống sốc và rung thực sự cho các hệ thống truyền tải điện.

Cài đặt và gỡ bỏ nhanh chóng giúp tiết kiệm thời gian và công sức.

Nhằm giải quyết những khó khăn và sự kém hiệu quả trong việc lắp đặt và tháo rời các khớp nối, RSK đã phát triển một khớp nối tháo gỡ nhanh hoàn toàn mới. Nó sử dụng giao diện bề mặt côn và sử dụng một số bu lông cường độ cao ở mặt cuối để tác dụng lực, đạt được cả hiệu ứng giãn nở và kết nối. Thiết kế này cho phép vừa khít trong quá trình lắp đặt đồng thời mang lại hiệu suất của khớp khít, tiết kiệm hơn 70% thời gian so với các sản phẩm vừa khít truyền thống.

Tuổi thọ sử dụng cực dài.

Lò xo hình nón được sản xuất từ thép hợp kim cường độ cao và trải qua quá trình xử lý nhiệt nghiêm ngặt để đạt được độ cứng và độ linh hoạt vượt trội. Bề mặt lò xo được phun cát chính xác để nén cấu trúc phân tử của lớp bề mặt, giúp tăng cường khả năng chống mài mòn và kéo dài tuổi thọ.

Cấu trúc đơn giản và bảo trì dễ dàng.

Yêu cầu lắp đặt thấp và thiết kế đa dạng.

Yêu cầu về độ chính xác khi lắp đặt đối với khớp nối lưới lò xo ngoằn ngoèo thấp hơn so với khớp nối thông thường. Lò xo có thể xoay tự do trong các rãnh răng của ống bọc nửa khớp nối, cho phép có độ lệch hướng tâm, góc và trục đáng kể giữa hai trục. Miễn là những sai lệch này vẫn nằm trong một phạm vi nhất định, chúng sẽ không ảnh hưởng đến hiệu suất truyền tải điện cũng như không tạo ra tiếng ồn hoặc ảnh hưởng đến tuổi thọ sử dụng.
