RSK Lắp ráp và tháo gỡ nhanh Khớp nối lò xo Serpentine

Liên hệ chúng tôi

Thông số kỹ thuật

Nó là một khớp nối đơn giản và tiết kiệm chi phí cho các ứng dụng mô-men xoắn cao

Khả năng chống va đập, giảm rung và khả năng thích ứng với các tải khác nhau giúp tăng cường bảo vệ cho thiết bị

Cài đặt và gỡ bỏ nhanh chóng giúp tiết kiệm thời gian và công sức

Tuổi thọ sử dụng cực dài

Cấu trúc đơn giản và bảo trì dễ dàng

Yêu cầu lắp đặt thấp và thiết kế đa dạng

Yêu cầu về độ chính xác khi lắp đặt đối với khớp nối lò xo ngoằn ngoèo thấp hơn so với khớp nối thông thường

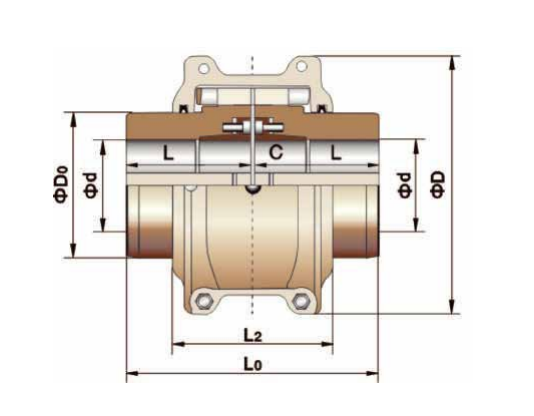

người mẫu	Mô-men xoắn danh nghĩa/ Tn N. M	Tốc độ cho phép/N vòng/phút	Lỗ trục tối đa L mm	Chiều dài trục L mm	Chiều dài L0 mm	L2 mm	D mm	D0 mm	không gian C mm	Trọng lượng (không có lỗ) kg	Momen quán tínhI Kg.m ²	Phí dầu kg
6080T	2050	3600	55	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	66.68	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	85	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	100	135	275	160	270	160.3	5	57.87	0.2700	0.508
6120T	13700	2025	120	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	145	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	160	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	180	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	200	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	230	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	10300	1100	260	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	13700	1050	300	290	586	325	680	437.0	6	868.92	26.100	4.400
6200T	18600	900	340	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	24900	820	360	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	400	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	420	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	450	450	913	650	1100	647.7	13	3643.37	339.00	33.82

6250T	746000	580	460	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	500	500	1013	760	1260	762.0	13	5123.34	711.00	67.24
6270T	1130000	460	520	540	1100	800	1350	--	20	5832.84	932.00	82.35
6280T	1320000	339	550	550	1120	850	1450	--	20	6635.29	1142.00	101.42

Mô tả

Nó là một khớp nối đơn giản và tiết kiệm chi phí cho các ứng dụng mô-men xoắn cao.

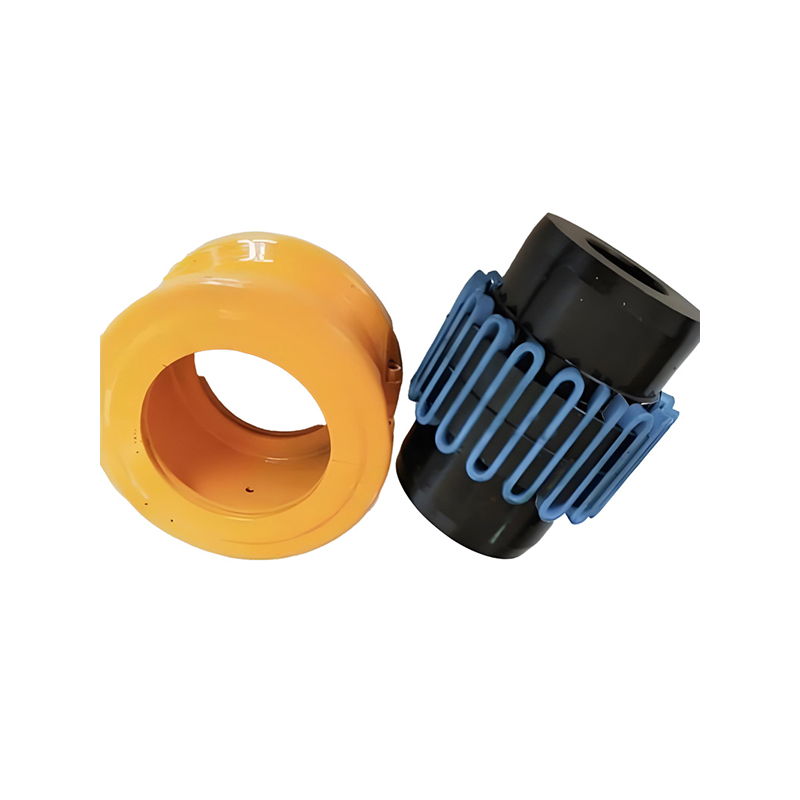

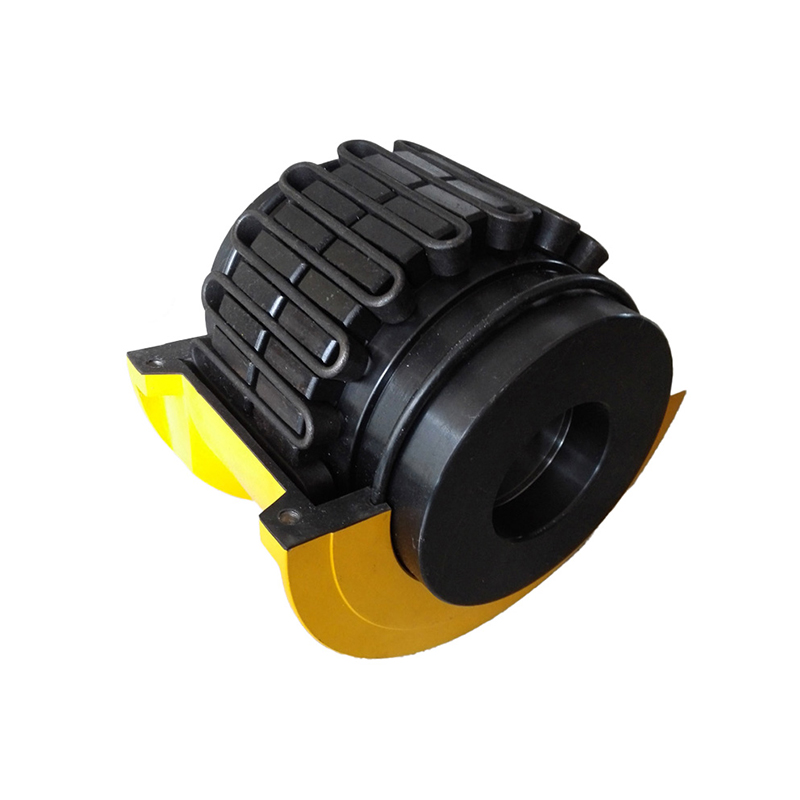

Khớp nối lò xo ngoằn ngoèo Jiangsu RSK kết hợp công suất mô-men xoắn cao của khớp nối bánh răng với tính linh hoạt của khớp nối đàn hồi, khiến nó trở thành lựa chọn đơn giản và lý tưởng hơn trong số các khớp nối hạng trung đến hạng nặng. Thiết kế tháo gỡ nhanh chóng của nó giúp loại bỏ hoàn toàn những khó khăn khi lắp đặt và tháo gỡ, mang đến giải pháp khớp nối tiết kiệm và đáng tin cậy hơn.

Khả năng chống va đập, giảm rung và khả năng thích ứng với các tải khác nhau giúp tăng cường bảo vệ cho thiết bị.

Các bề mặt răng của khớp nối lò xo hình rắn RSK bao gồm nhiều bề mặt cong, cho phép diện tích tiếp xúc thay đổi tùy theo sự thay đổi của tải trọng. Thiết kế này cho phép khớp nối chịu được tác động của tải và tải thay đổi tốt hơn, đảm bảo an toàn cao hơn khi khởi động hoặc trong điều kiện tải không đồng đều. Hơn nữa, khả năng truyền động linh hoạt của lò xo sẽ hấp thụ một lượng lực rung động đáng kể. Hiệu ứng giảm chấn của nó làm giảm hơn 36% độ rung khi va chạm, khiến nó trở thành bộ lọc chống sốc và rung thực sự cho các hệ thống truyền tải điện.

Cài đặt và gỡ bỏ nhanh chóng giúp tiết kiệm thời gian và công sức.

Nhằm giải quyết những khó khăn và sự kém hiệu quả trong việc lắp đặt và tháo rời các khớp nối, RSK đã phát triển một khớp nối tháo gỡ nhanh hoàn toàn mới. Nó sử dụng giao diện bề mặt côn và sử dụng một số bu lông cường độ cao ở mặt cuối để tác dụng lực, đạt được cả hiệu ứng giãn nở và kết nối. Thiết kế này cho phép vừa khít trong quá trình lắp đặt đồng thời mang lại hiệu suất của khớp khít, tiết kiệm hơn 70% thời gian so với các sản phẩm vừa khít truyền thống.

Tuổi thọ sử dụng cực dài.

Lò xo hình nón được sản xuất từ thép hợp kim cường độ cao và trải qua quá trình xử lý nhiệt nghiêm ngặt để đạt được độ cứng và độ linh hoạt vượt trội. Bề mặt lò xo được phun cát chính xác để nén cấu trúc phân tử của lớp bề mặt, giúp tăng cường khả năng chống mài mòn và kéo dài tuổi thọ.

Cấu trúc đơn giản và bảo trì dễ dàng.

Yêu cầu lắp đặt thấp và thiết kế đa dạng.

Yêu cầu về độ chính xác khi lắp đặt đối với khớp nối lò xo ngoằn ngoèo thấp hơn so với khớp nối thông thường. Lò xo có thể xoay tự do trong các rãnh răng của ống bọc nửa khớp nối, cho phép có độ lệch hướng tâm, góc và trục đáng kể giữa hai trục. Miễn là những sai lệch này vẫn nằm trong một phạm vi nhất định, chúng sẽ không ảnh hưởng đến hiệu suất truyền tải điện cũng như không tạo ra tiếng ồn hoặc ảnh hưởng đến tuổi thọ sử dụng.
