Đặc điểm kỹ thuật

Khớp nối lốp loại RSK-UL là khớp nối linh hoạt có độ linh hoạt cao, không cần bảo trì. Thành phần cốt lõi của nó là một chất đàn hồi hình lốp làm bằng cao su hoặc polyurethane, được kết nối với hai nửa mặt bích kim loại bằng bu lông. Nó đạt được khả năng bù dịch chuyển đáng kể cũng như khả năng giảm chấn và giảm rung mạnh mẽ thông qua lực nén hướng tâm và biến dạng cắt của chất đàn hồi. Nó phù hợp cho các ứng dụng truyền tốc độ trung bình đến thấp như băng tải, quạt và bộ máy bơm yêu cầu cách ly rung và bù sai lệch.

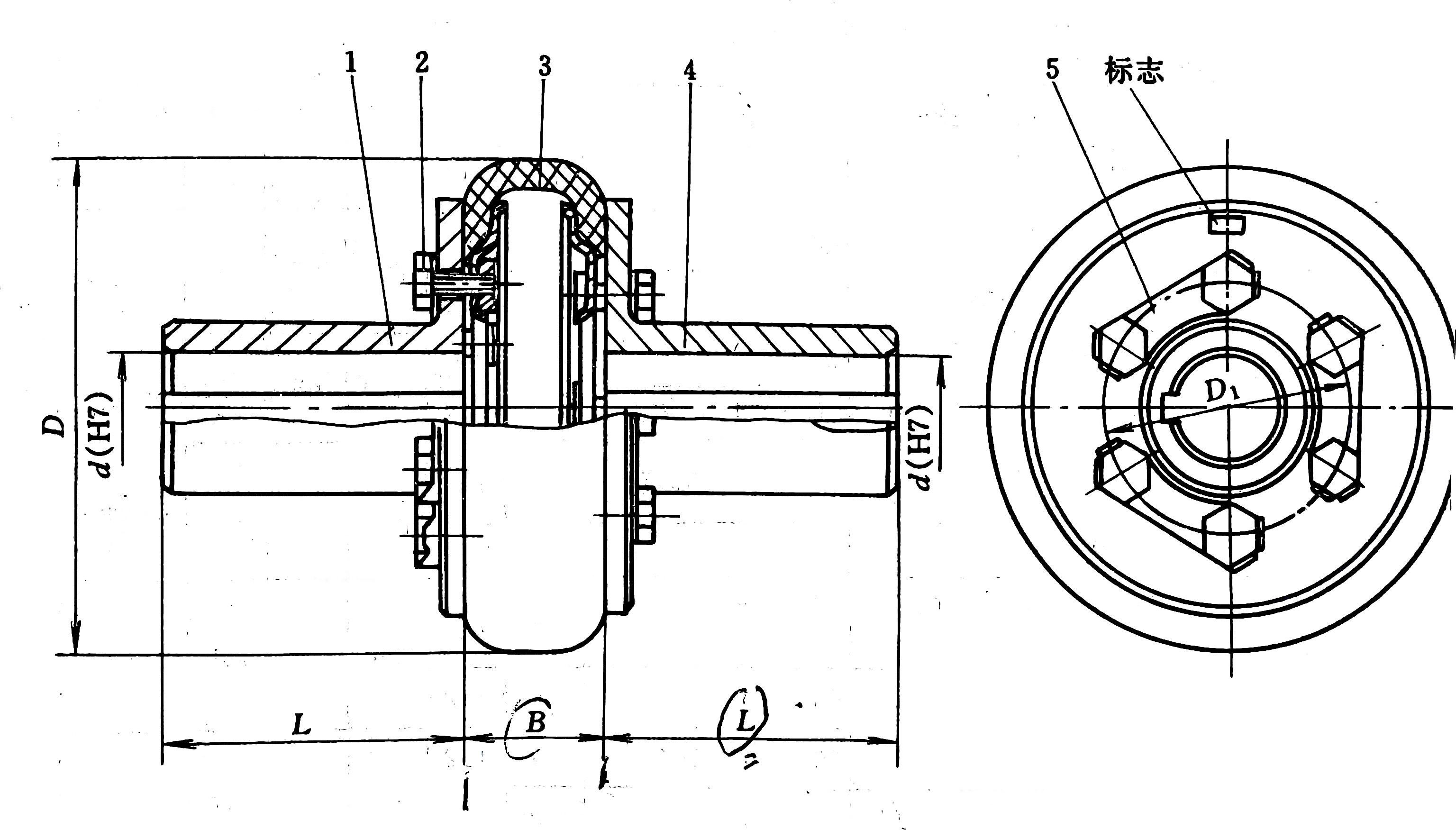

người mẫu	mô-men xoắn danh nghĩa /N·m	Tối đa tức thời mô-men xoắn Tmax /N·m	Được phép quay Tốc độ [n]		Đường kính lỗ trục d(H7)		Chiều dài lỗ trục L		D	B		Khoảnh khắc quán tính I	cân nặng m / kg
			Thép	Sắt	Thép	Sắt	J, J₁ có hình dạng	hình chữ Y
UL1	10	31.5	5000	3500	11	11	22	25	80	20	42	0.0003	0.7
					12、14	12、14	27	32
					16、18	16	30	42
UL2	25	80		3000	14	14	27	32	100	26	51	0.0008	1.2
					16、18、19	16、18、19	30	42
					20、22	20	38	52
UL3	63	180	4300		18、19	18、19	30	42	120	32	62	0.0022	1.8
					20,22,24	20、22	38	52
					25		44
UL4	100	315	4500		20,22,24	20,22,24	38	52	140	38	69	0.0044	3
					25、28	25	44	62
					30		60
UL5	160	500	4000		24	24	38	52	160	45	80	0.0084	4.6
					25、28	25、28	44	62
					30,32,35	30	60	82
UL6	250	710	3600	2500	28	28	44	62	180	50	90	0.0164	7.1
					30,32,35、38	30,32,35	60	82
					40		84	112
UL7	315	900	3200		32,35,38	32,35,38	60	82	200	56	104	0.029	10.9
					40,42,45,48	40、42	84	112
UL8	400	1250	3000	2000	38	38	60	82	220	63	110	0.0448	13
					40,42,45,48、50	40,42,45	84	112
UL9	630	1800	2800		42,45,48,50,55,56	42,45,48,50,55	84	112	250	71	130	0.0898	20
					60		107
UL10	800	2240	2400	1600	45、48、50、55、56	45、48、50、55、56	84	112	280	80	148	0.1596	30.6
					60、63	60、63	107	142
UL11	1000	2500	2100		50、55、56*	50、55、56*	84	112	320	90	165	0.2792	39
					60,63,65,70,71,75	60,63,65	107	142
UL12	1600	4000	2000		55、56	55、56	84	112	360	100	188	0.5356	59
					60,63,65,70,71,75	60,63,65,70,71,75	107	142
					80,85	80	132	172
UL13	2500	6300	1800		63、65、70、71、75*	63、65、70、71、75*	107	142	400	110	210	0.896	81
					80,85、90、95	80,85、90、95	132	172
UL14	4000	10000	1600	1400	75*	75*	107	142	480	130	254	2.2616	145
					80、85、90、95	80、85、90、95	132	172
					100、110	100、110	167	212
UL15	6300	14000	1200	1120	85、90、95*	90、95	132	172	560	150	300	4.6456	222
					100、110、120、125、	100、110、120、125	167	212
UL16	10000	20000	1000	1000	100、110、120、125	100、110、120、125			630	180	335	8.0924	302
					130、140	130、140	202	252
UL17	16000	31500	900	850			167	212	750	210	405	20.0176	561
							202	252
					160*	160*	242	302
UL18	25000	59000	800	750			202	252	900	250	490	43.053	818
							242	302

Mô tả

Khớp nối lốp chống nước và chống bụi của chúng tôi được thiết kế để đối phó với môi trường làm việc khắc nghiệt và vẫn có thể hoạt động ổn định trong các điều kiện khắc nghiệt như độ ẩm và bụi. Nó sử dụng các quy trình và vật liệu đặc biệt để ngăn chặn nước và bụi xâm nhập một cách hiệu quả, đảm bảo cấu trúc bên trong không bị ăn mòn và kéo dài tuổi thọ sử dụng đáng kể.

Khớp nối dựa vào vòng lốp có độ đàn hồi cao để truyền mô-men xoắn, có thể bù một cách xuất sắc cho sự dịch chuyển dọc trục, hướng tâm và góc giữa hai trục, đồng thời có khả năng thích ứng mạnh mẽ với các lỗi lắp đặt thiết bị và dịch chuyển trục trong quá trình vận hành. Hiệu suất đệm và hấp thụ sốc tuyệt vời của nó có thể làm giảm đáng kể tác động và độ rung của thiết bị trong quá trình vận hành, đảm bảo thiết bị vận hành trơn tru, giảm mài mòn các bộ phận và do đó giảm chi phí bảo trì. Đồng thời, tính năng này còn có thể giảm cường độ dòng điện cực đại trong quá trình vận hành thiết bị một cách hiệu quả. So với các loại khớp nối khác, mức giảm có thể lên tới 50%, giúp tiết kiệm năng lượng và bảo vệ hệ thống điện.

Về mặt thiết kế kết cấu, nó đơn giản và nhỏ gọn, không cần bôi trơn, tránh được các vấn đề ô nhiễm và bảo trì do rò rỉ dầu bôi trơn. Việc lắp ráp, tháo gỡ và bảo trì hàng ngày rất dễ dàng và thuận tiện. Sau khi trục động cơ chính được căn chỉnh một lần, động cơ chính không cần phải di chuyển khi thay thế phần tử đàn hồi. Các hoạt động có thể được hoàn thành một cách nhanh chóng, tiết kiệm rất nhiều thời gian và nhân lực.

Khớp nối này được sử dụng rộng rãi trong khai thác mỏ, luyện kim, dệt may, bơm nước và các ngành công nghiệp khác và có thể hoạt động ổn định trong khoảng nhiệt độ từ -20oC đến 80oC. Cho dù trong môi trường tác động mạnh của thiết bị khai thác mỏ, môi trường bụi bặm của xưởng dệt hay môi trường làm việc ẩm ướt lâu dài của máy bơm nước, nó đều có thể cho thấy hiệu suất đáng tin cậy và đảm bảo chắc chắn cho hoạt động hiệu quả của thiết bị.
