Name: RSK-LT Dễ dàng lắp đặt khớp nối chốt ống bọc đàn hồi với chốt và ống lót đàn hồi
Rating: 5 (99 reviews)

Thông số kỹ thuật

Đặc điểm chính:

Cấu trúc đơn giản, chi phí thấp

Chi phí sản xuất và giá thành thấp

Không cần bôi trơn, bảo trì dễ dàng

Sở hữu một số khả năng bù đắp và giảm xóc

Cài đặt dễ dàng

Ống lót đàn hồi cao su có thể cung cấp một mức độ cách điện

Các trường ứng dụng chính:

Kết nối giữa động cơ và máy được dẫn động trong quạt, máy bơm và các máy móc thông thường khác (phổ biến nhất)

Băng tải nhẹ, máy trộn, máy nông nghiệp

Máy nén, máy phát điện vừa và nhỏ

Nhiều loại máy móc công nghiệp nhẹ trong đó chi phí là yếu tố nhạy cảm

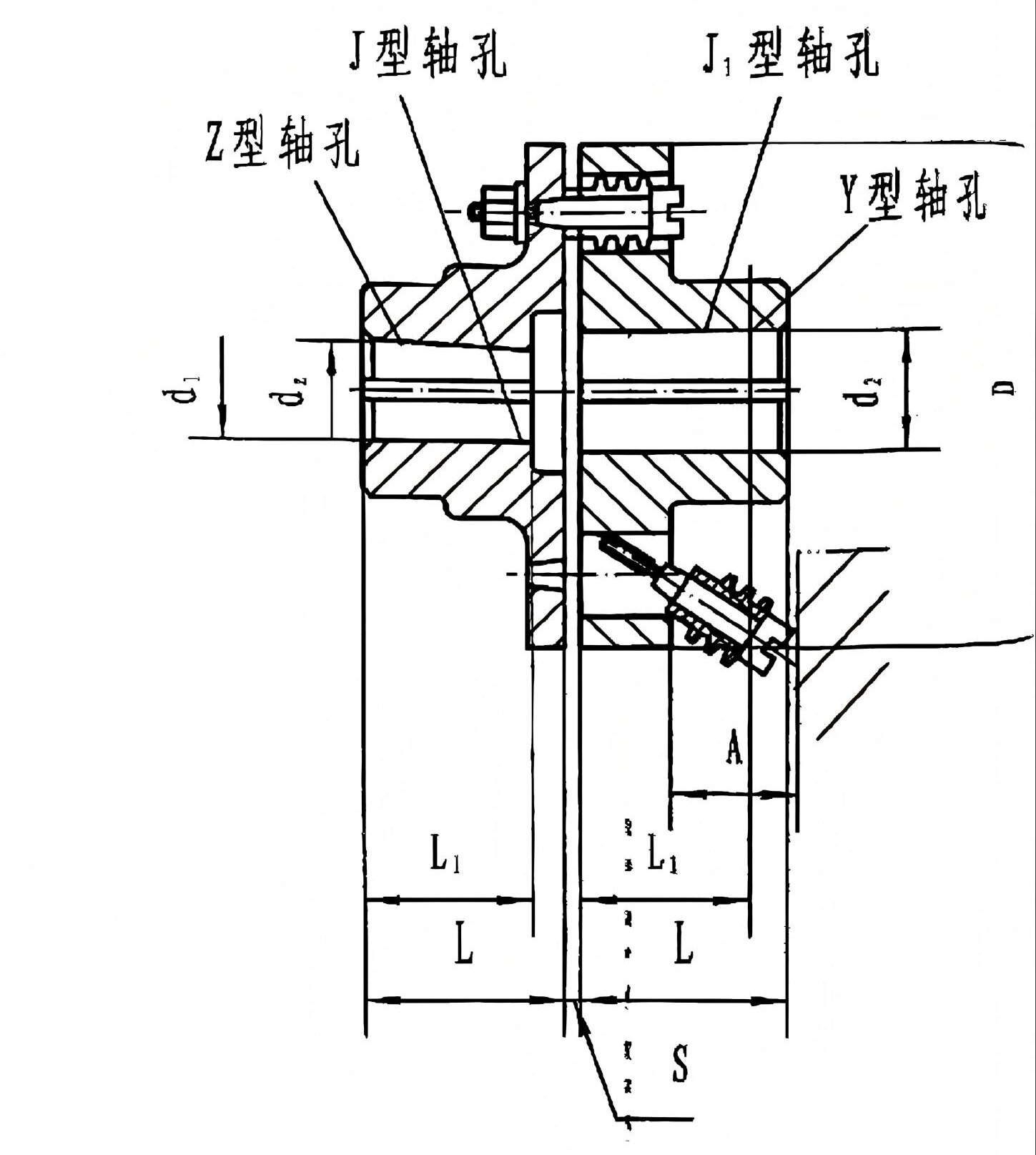

người mẫu	mô-men xoắn danh nghĩa (N·m)	Được phép tốc độ quay (vòng/phút)		Đường kính lỗ trục (mm) d₁, d₂, dz		Chiều dài lỗ trục (mm)			D	A	S	Cho phép bồi thường số tiền		trọng lượng (kg)	Khoảnh khắc của Quán tính (kg.m ² )
						hình chữ Y	J,J,hình chữ Z					xuyên tâm (mm)	Góc phương hướng
		sắt	thép	sắt	thép	L	L₁	L		(mm)
RSK-LT1	6.3	6600	8800	9	9	20	14	—	71	18	3	0.2	1°30'	0.82	0.0005
				10、11	10、11	25	17	—
				12	12、14	32	20	—
RSK-LT2	16	5500	7600	12、14	12、14	32	20	—	80	18	3	0.2	1°30'	1.20	0.0008
				16	16、18、19	42	30	42
RSK-LT3	31.5	4700	6300	16、18、19	16、18、19	42	30	42	95	35	4	0.2	1°30°	2.20	0.0023
				20	20、22	52	38	52
RSK-LT4	63	4200	5700	20,22,24	20,22,20	52	38	52	106	35	4	0.2	1°30'	2.84	0.0037
					25、28	62	44	62
RSK-LT5	125	3600	4600	25、28	25、28	62	44	62	130	45	5	0.3	1°30'	6.05	0.012
				30、32	30,32,35	82	60	82
RSK-LT6	250	3300	3800	30,35,38	32,35,38	82	60	82	160	45	5	0.3	1°00'	9.57	0.028
				40	40、42	112	84	12
RSK-LT7	500	2800	3600	40,42,45	40,42,45、48	112	84	112	190	45	5	0.3	1°00'	14.01	0.055
RSK-LT8	710	2400	3000	45,48,50,55	45,48,50,55、56	112	84	12	224	65	6	0.4	1°00'	23.12	0.1340
					60、63	142	107	142
RSK-LT9	1000	2100	2850	50,55,56	50,55,56	112	84	112	250	65	6	0.4	1°00'	30.69	0.2130
				60、63	60,63,65,70,71	142	107	42
RSK-LT10	2000	1700	2300	63,65,70,71,75	63,65,70,71,75	142	107	142	315	80	8	0.4	1°00'	61.40	0.660
				80,85	80,85、90、95	172	132	172
RSK-LT11	4000	1350	1800	80,85、90、95	80,85、90、95	172	132	172	400	100	10	0.5	0°00'	120.70	2.122
				100、110	100、110	212	167	212
RSK-LT12	8000	1100	1450	100,110,120,125	100,110,120,125	212	167	212	475	130	12	0.5	0°00'	210.34	5.39
					130	252	202	252
RSK-LT13	16000	800	1150	120、125	120、125	212	167	212	600	180	14	0.6	0°00'	419.36	11.58
				130、140、150	130、140、150	252	202	252
				160	160,170	302	242	302

Mô tả

Nó là một khớp nối phần tử linh hoạt phi kim loại truyền mô-men xoắn qua các chốt và ống lót đàn hồi.

Nguyên lý hoạt động cốt lõi của nó sử dụng biến dạng nén của ống lót đàn hồi cao su (hoặc polyurethane) để truyền mô-men xoắn và tận dụng độ đàn hồi của chúng để bù đắp cho độ lệch, hấp thụ độ rung và sốc. Với cấu trúc đơn giản, nó là một trong những khớp nối được sử dụng rộng rãi nhất trong lĩnh vực truyền tải công suất nhỏ đến trung bình, tốc độ từ trung bình đến thấp, thường được gọi là "Khớp nối tiêu chuẩn".

Cấu trúc của khớp nối Type LT rất đơn giản, bao gồm chủ yếu các thành phần sau:

Hai nửa khớp nối: Thường được làm bằng gang (HT200) hoặc thép đúc (ZG270-500), giống như mặt bích với một vòng lỗ chốt xung quanh ngoại vi.

Ống lót đàn hồi (Bushing): Thành phần cốt lõi. Thường được làm bằng cao su hoặc polyurethane, nó có dạng hình trụ với mặt bích. Nó được lắp vào các lỗ chốt của nửa khớp nối dẫn động. Chốt đi qua lỗ trung tâm của ống lót đàn hồi, từ đó nối linh hoạt hai nửa khớp nối.

Tấm giữ (Tùy chọn): Được sử dụng để cố định trục các ống lót đàn hồi và ngăn chúng rơi ra ngoài.

Hiệu suất kết cấu:

Do khe hở giữa ống bọc đàn hồi và lỗ tròn trên mặt bích của khớp nối nửa, cũng như sự biến dạng của ống bọc đàn hồi, khớp nối có một mức độ bù nhất định cho hiệu suất dịch chuyển tương đối và hấp thụ sốc.

Đặc điểm chính:

Cấu trúc đơn giản, chi phí thấp

Ít bộ phận, quy trình sản xuất hoàn thiện, chi phí và giá sản xuất rất thấp, mang lại nền kinh tế vượt trội.

Không cần bôi trơn, bảo trì dễ dàng

Không chứa các cặp ma sát có khả năng trượt tương đối, không cần thêm dầu hoặc mỡ, được coi là khớp nối không cần bảo trì (chỉ yêu cầu kiểm tra định kỳ).

Sở hữu một số khả năng bù đắp và giảm xóc

Cài đặt dễ dàng

Ống lót đàn hồi cao su có thể cung cấp một mức độ cách điện

Các trường ứng dụng chính:

Loại LT là khớp nối "Tiết kiệm cho mục đích chung" cổ điển, phù hợp cho các ứng dụng không đòi hỏi cao với yêu cầu thấp về độ chính xác truyền và hiệu suất động, công suất vừa phải và môi trường tương đối sạch, chẳng hạn như:

Kết nối giữa động cơ và máy được dẫn động trong quạt, máy bơm và các máy móc thông thường khác (phổ biến nhất).

Băng tải nhẹ, máy trộn, máy móc nông nghiệp.

Bộ máy nén, máy phát điện từ nhỏ đến vừa.

Nhiều loại máy móc công nghiệp nhẹ trong đó chi phí là yếu tố nhạy cảm.
