Đặc điểm kỹ thuật

Góc hoạt động<18°

Mở rộng cho phép ± 12 ~ ± 35

Thông số kỹ thuật cơ bản:

loại	Sơ đồ	Mô-men xoắn danh định (N·m)	Mô-men xoắn mỏi (N·m)	Góc hoạt động cho phép		Sự mở rộng Δ	Mômen quán tính GD³ J × 10 ^-3 (kg·m2)
				Góc hoạt động cho phép			L=500	L=1000	Cứ thêm 100 chiều dài
				Đang quay	lúc nghỉ ngơi		Trục rắn	Trục rỗng	Trục rắn	Trục rỗng
BJ75DF	Hình 1	1520	588	14°	16°	±12	8.67	15.8	0.12	0.96
BJ95DF	Hình 1	2500	1127	14°	16°	±16	21.0	27.6	0.25	0.96
BJ125DF	Hình 1	5782	2744	16°	18°	±20	76.3	91	0.79	2.1
BJ150DF	Hình 1	11564	4704	16°	18°	±24	160	197	1.93	5.2
BJ175DF	Hình 2	15680	6713	16°	18°	±27	273	330	2.80	8.5
BJ200DF	Hình 2	23912	11172	16°	18°	±29	551	660	5.50	17.8
BJ225DF	Hình 2	29694	14700	16°	18°	±29	904	1010	7.40	17.8
BJ250DF	Hình 2	42238	20678	18°	20°	±30	1400	1700	12.6	54
BJ300DF	Hình 2	63112	29106	18°	20°	±35	2860	3200	20.2	54

Các kích thước chính:

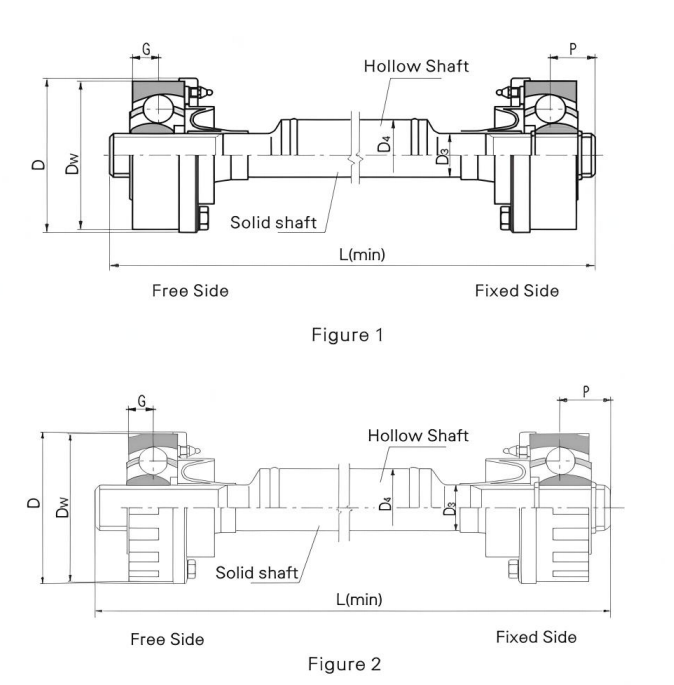

loại	Sơ đồ	Dw	D	G	P	Trục rắn D3	Trục rỗng D4	L(phút)
loại	Sơ đồ	Dw	D	G	P	Trục rắn D3	Trục rỗng D4	Trục rắn	Trục rỗng
BJ75DF	Hình 1	80	85	12.2	16	22	50	145	505
BJ95DF	Hình 1	95	100	15.9	21	27.5	50	190	505
BJ125DF	Hình 1	125	130	20.3	29	36.75	60	250	605
BJ150DF	Hình 1	146	151	24.1	28	46	76	250	705
BJ175DF	Hình 2	165.1	170	25.4	38	52	89	300	805
BJ200DF	Hình 2	190	196	30	40	60	102	335	805
BJ225DF	Hình 2	212	218	32.5	48	66	102	375	805
BJ250DF	Hình 2	230	238	37.5	53	76	140	395	805
BJ300DF	Hình 2	266.7	273	42	65	84	140	445	805

Đặc điểm và cách sử dụng

Việc điều chỉnh khoảng cách lắp đặt và độ giãn nở dọc trục được thực hiện thông qua khớp nối trượt trong khớp nối vạn năng.

Nó chủ yếu được sử dụng để điều khiển cuộn kẹp, cuộn niêm phong cuộn chà, cuộn căng hoàn thiện và cuộn ép trên thiết bị luyện kim.

Ví dụ ký hiệu: BJ125DF1000

BJ: Loại BJ

125: Thông số kỹ thuật là 125

DF: Loại DF

1000: Độ dài là 1000

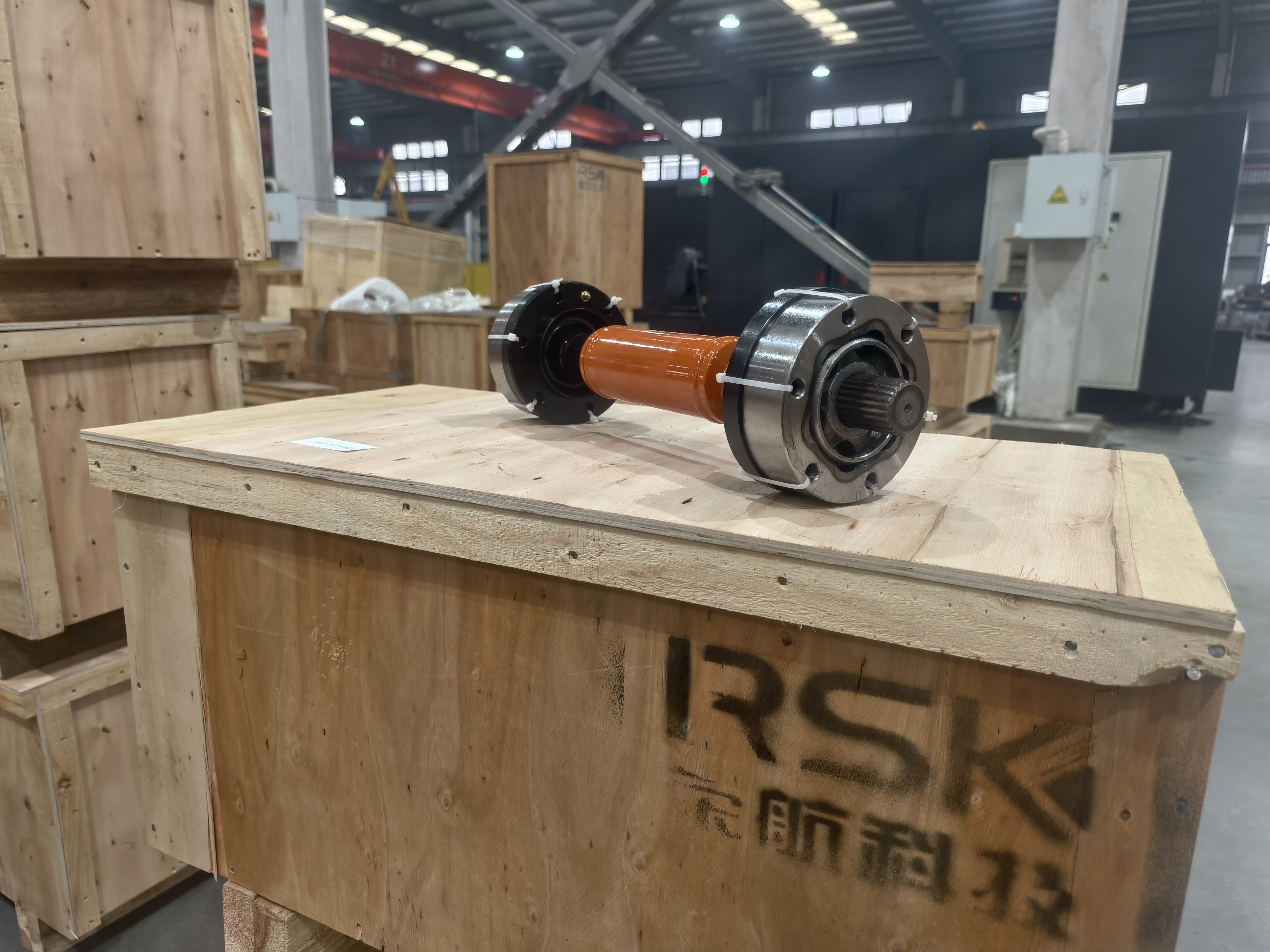

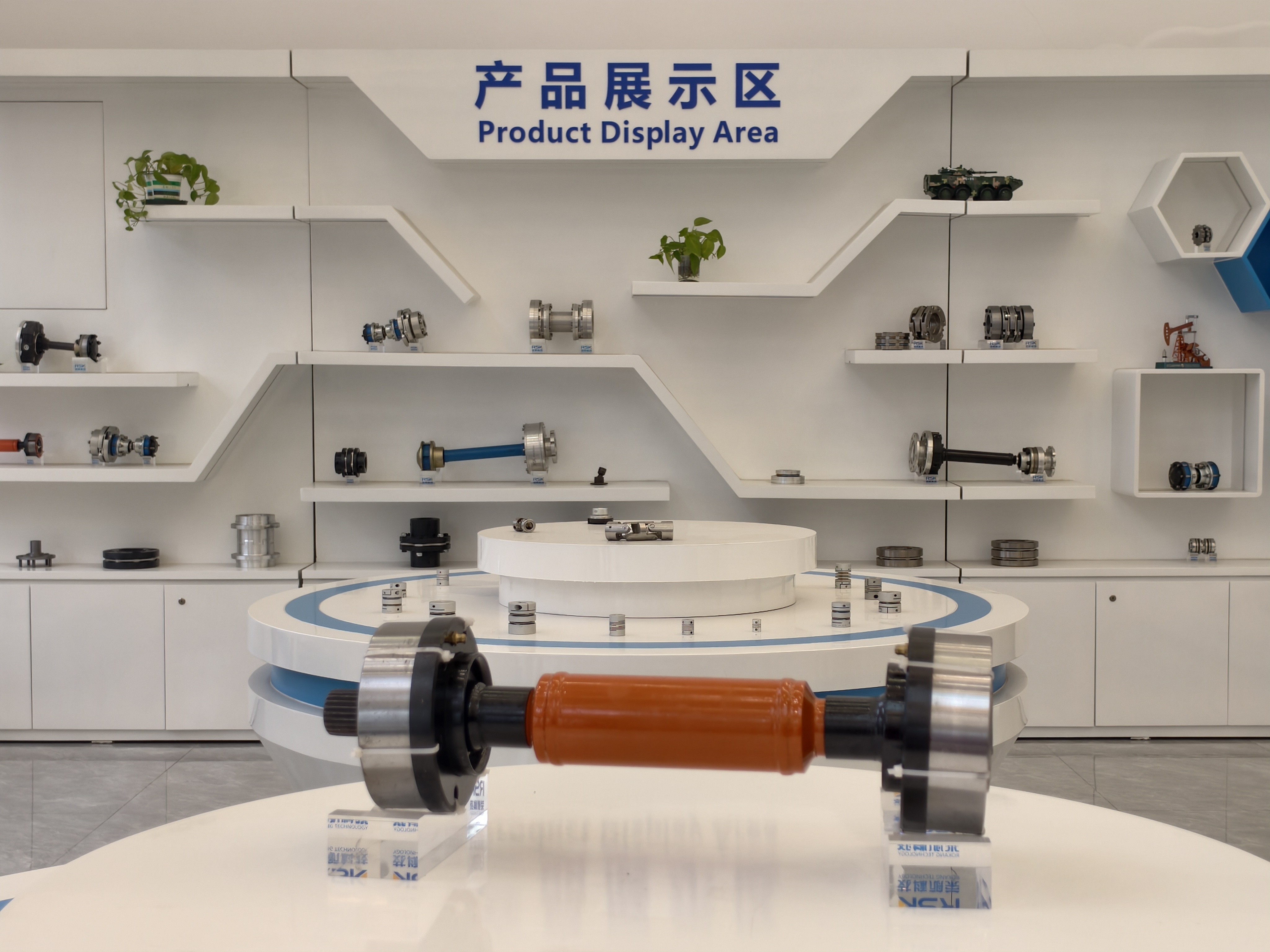

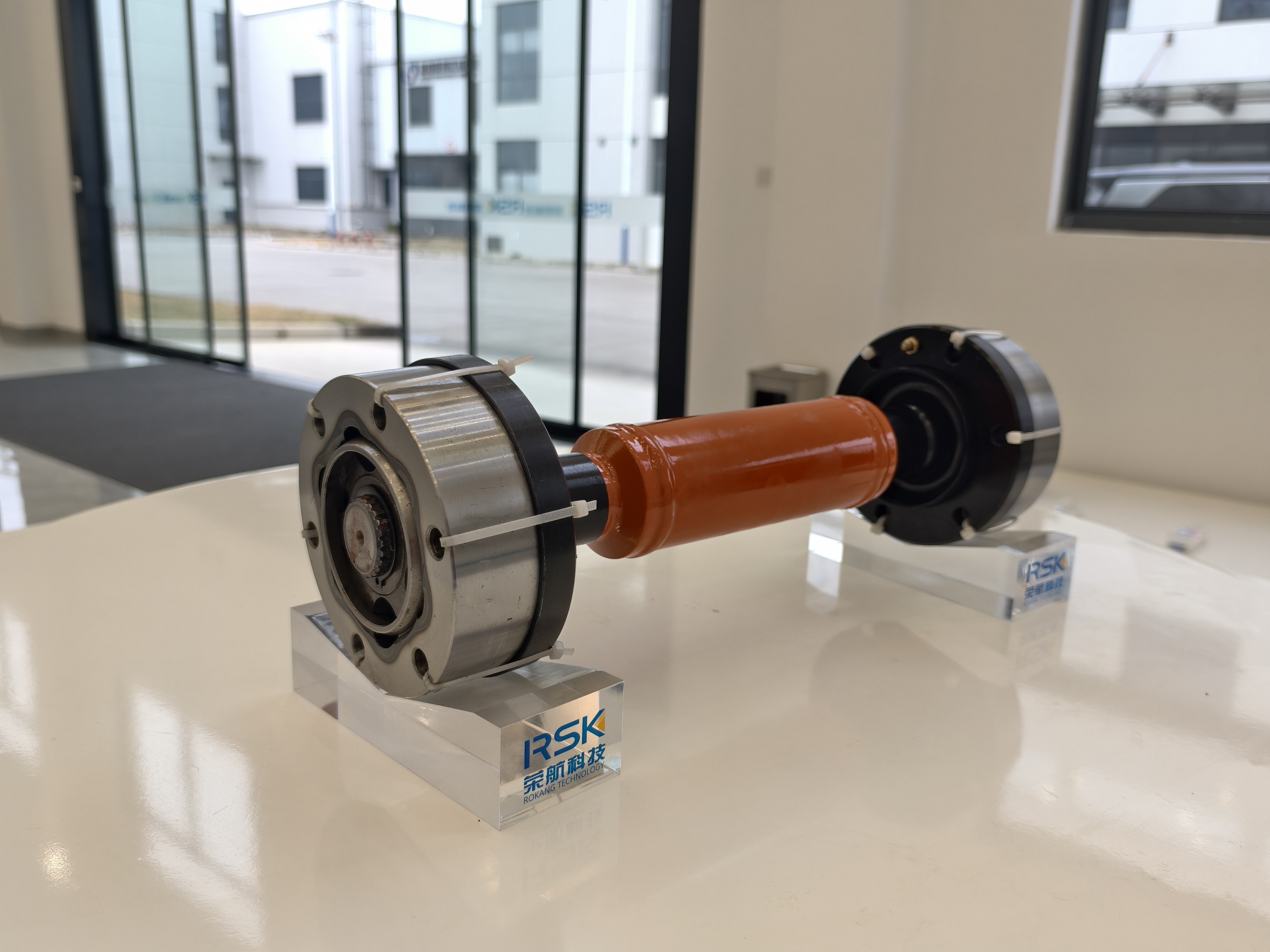

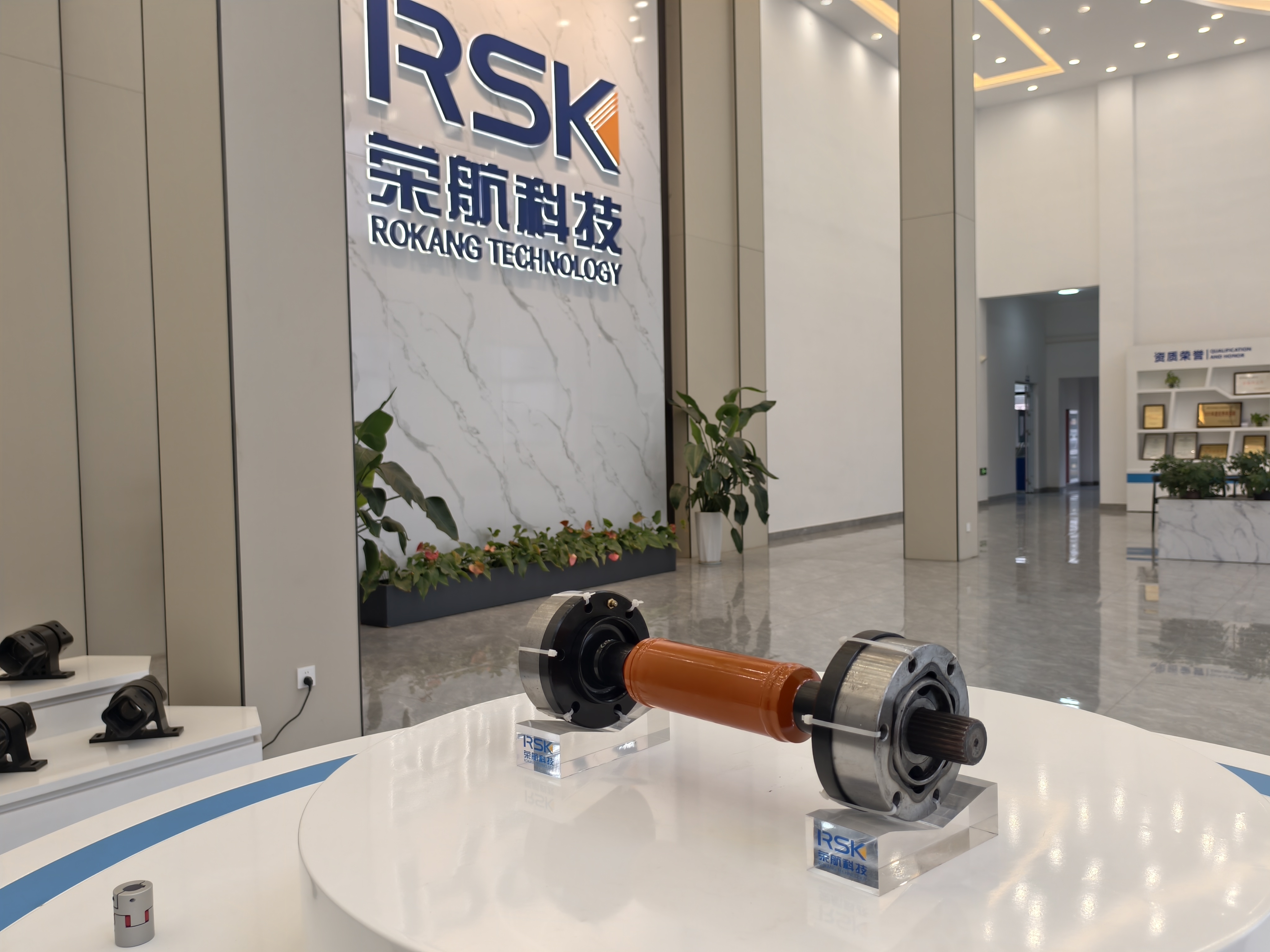

Mô tả

Khớp RSK CV (khớp vận tốc không đổi lồng bi) là bộ phận truyền động hiệu suất cao. Chúng tôi cung cấp các khớp nối CV đáng tin cậy, tiết kiệm chi phí. Thiết kế cấu trúc của nó rất chính xác và chủ yếu bao gồm vòng ngoài lồng bi, vòng trong hình ngôi sao, lồng và quả bóng thép truyền lực. Vòng ngoài lồng bi và vòng trong hình ngôi sao được kết nối chắc chắn lần lượt với trục dẫn động và trục dẫn động. Tâm của các bi thép truyền lực nằm trong mặt phẳng đi qua tâm khớp nối và được đặt trong rãnh bao gồm các rãnh cầu bên ngoài của vòng ngoài hình cầu và các rãnh cầu bên ngoài của vòng trong hình ngôi sao. Tâm của hai bề mặt cầu trùng với tâm của khớp nối vạn năng, đảm bảo tính chính xác và ổn định khi thao tác.

Về nguyên lý làm việc, để đảm bảo tâm của tất cả các bi thép luôn nằm trên phân giác của góc giữa hai trục trục, các bi thép được lắp vào cửa sổ của lồng. Bằng cách này, khi góc giữa trục dẫn động và trục dẫn động của khớp nối thay đổi, điểm truyền lực có thể tiếp tục nằm trên phân giác của góc, do đó tốc độ giữa trục dẫn động và trục dẫn động vẫn đồng bộ, đạt được khả năng truyền lực ổn định và hiệu quả.

Sản phẩm này có hiệu suất tuyệt vời trong khả năng chống mài mòn. Các bộ phận chính được làm bằng thép chịu mài mòn cường độ cao và được xử lý bằng các quy trình tiên tiến như rèn chính xác và ép đùn nguội để đảm bảo độ ổn định của kết cấu thép bên trong và cải thiện đáng kể khả năng chống mài mòn của vật liệu. Đồng thời, bề mặt được xử lý đặc biệt bằng chất chống ăn mòn để nâng cao hơn nữa khả năng chống xói mòn của sản phẩm trong môi trường khắc nghiệt và kéo dài đáng kể tuổi thọ sử dụng.

Nó có nhiều tình huống ứng dụng, đặc biệt là trong ô tô, luyện kim, công nghiệp nhẹ, máy móc hạng nặng và các ngành công nghiệp khác, trong đó việc truyền trục trong điều kiện góc nghiêng lớn và kích thước hướng tâm hạn chế có thể cung cấp kết nối nguồn đáng tin cậy và đảm bảo truyền dẫn cho nhiều loại thiết bị cơ khí.
