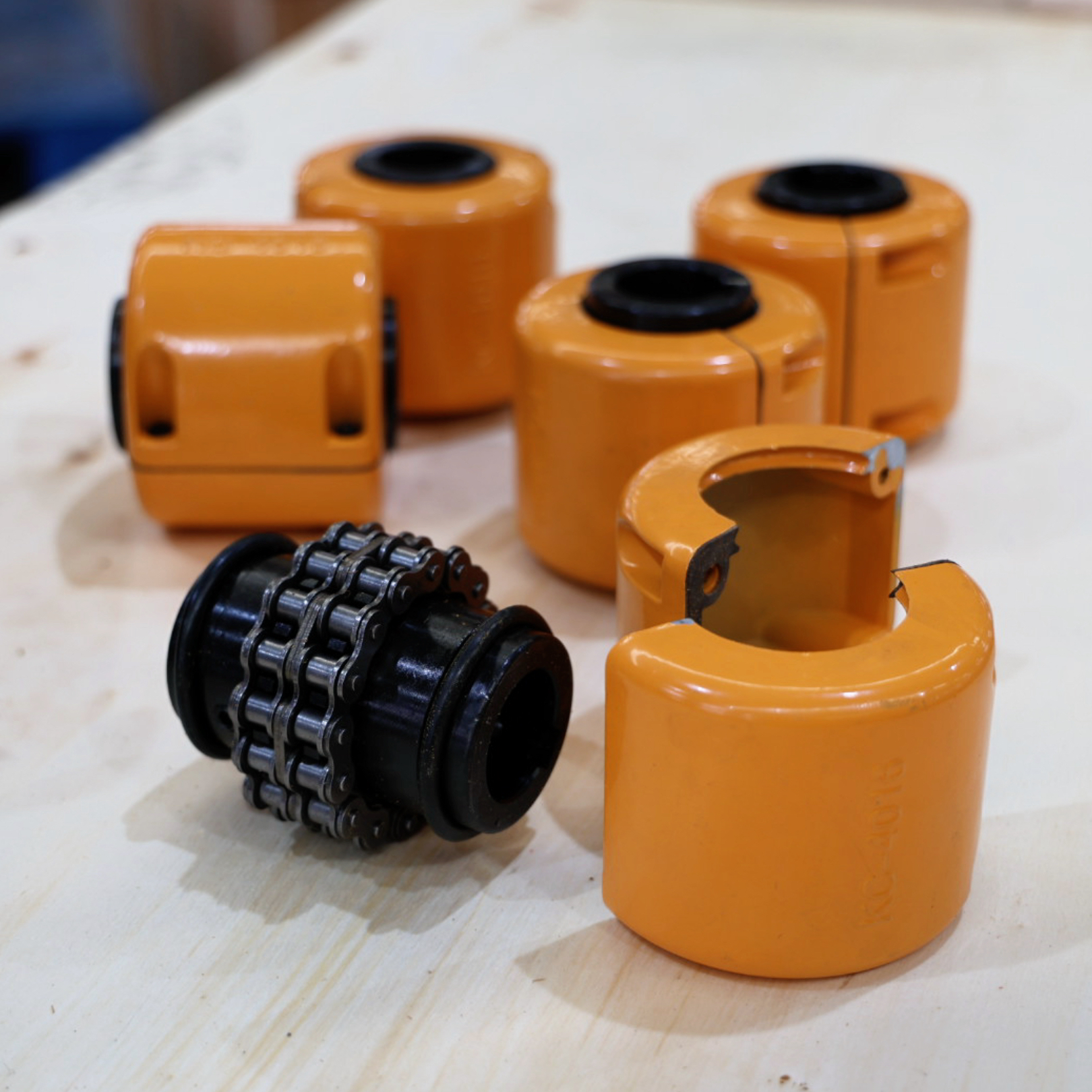

Name: Khớp nối xích RSK-KC để truyền tải điện Lắp đặt dễ dàng Yêu cầu căn chỉnh thấp hơn
Rating: 5 (99 reviews)

Khớp nối xích RSK-KC để truyền tải điện Lắp đặt dễ dàng Yêu cầu căn chỉnh thấp hơn

Liên hệ chúng tôi

Thông số kỹ thuật

Cấu trúc đơn giản, chi phí thấp

Dễ dàng cài đặt, yêu cầu căn chỉnh thấp hơn

Khả năng chịu tải mạnh

Cho phép dịch chuyển trục tương đối lớn

Bảo trì đơn giản (đối với thiết kế mở)

Tháo gỡ dễ dàng

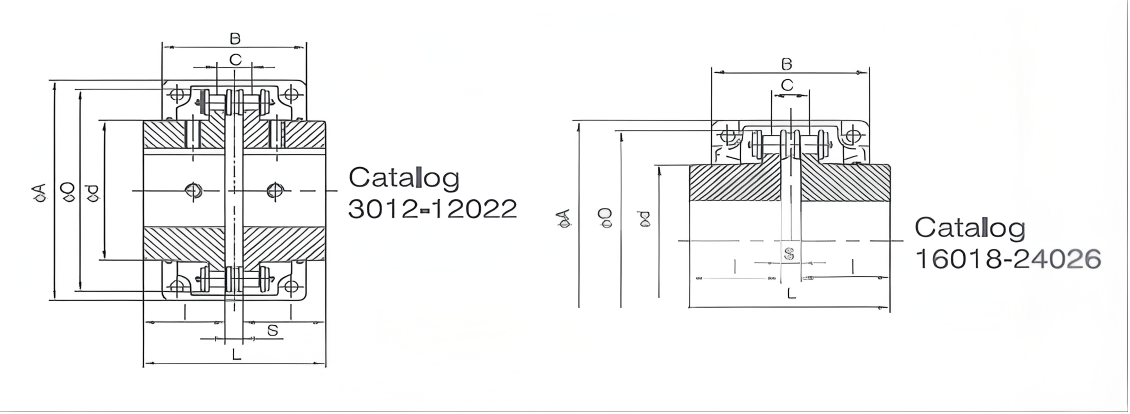

P/N

Áp dụng

Phạm vi của

trục

Phi công

Tối đa

Góc cạnh

(Bằng cấp)

bu lông

Tối đa

Mô-men xoắn (Nm)

Tối đa

Cách mạng (vòng/phút)

Khoảnh khắc

quán tính

(kg. cm2)

Bắt buộc

Số lượng

Dầu mỡ (kg)

Trọng lượng G(kg)

KC-3012

KC-4012

KC-4014

KC-4016

KC-5014

16-12

22-12

28-12

14-32

15-35

101

64.8

79.4

87.4

99.7

29,8

36.0

40.0

45.0

5.2

7.4

9.7

10.2

14.4

18.1

1°

190

249

329

419

620

5000

4800

3600

3.7

5.5

9.7

14.4

28.0

0.10

0.13

0.17

0.22

0.4

0.8

1.1

1.4

2.2

KC-5016

KC-5018

KC-6018

KC-6020

KC-6022

16-40

16-45

20-56

20-60

20-71

111

122

142

158

168

110

106

127

139

151

99.7

99,7

123.5

45.0

45,0

56.0

9.7

11.5

105

117

18.1

22,8

22.8

M10

791

979

1810

2210

2610

3600

3000

2500

37.0

56.3

137.3

210.2

295.0

0.26

0.36

0.50

0.60

0.70

2.7

3.8

6.2

7.8

10.4

KC-8018

KC-8020

KC-8022

KC-10020

KC-12018

20-80

20-90

20-100

25-110

35-125

190

210

226

281

307

110

121

140

160

170

169

185

202

233

256

141.2

145.2

157.2

178.8

202.7

63.0

65.0

71.0

80.0

90.0

15.2

18.8

22.7

129

137

153

181

29.3

35.8

45.4

M12

3920

4800

5640

8400

12700

2000

1800

1500

520.0

812.4

1110.0

2440.0

3940.0

0.90

1.10

1.20

1.80

3,20

12.7

16.0

20.2

33.0

47.0

KC-12022

KC-16018

KC-16022

KC-20018

KC-20022

35-140

63-160

80-200

82-205

100-255

357

375

440

465

545

210

228

279

289

363

304

340

405

425

506

222.7

254.1

310.1

437.5

477.5

100.0

112.0

140.0

200.0

220.0

22.7

30.1

37.5

181

240

245

285

300

45.4

58.5

71.6

M12

M16

M20

18300

26400

38100

54100

77800

1250

1100

1000

800

600

7810.0

14530.0

32220.0

50980.0

111100.0

4.40

7.20

9,90

11.80

15.80

72.0

108.0

187.0

286.0

440.0

KC-24022

KC-24026

120-310

150-360

110

140

650

745

448

526

607

704

650.0

700.0

302.5

327.5

340

350

87.8

M20

137000

186000

600

500

310000.0

598500.0

21.90

28.10

869.0

1260.0

Mô tả

Khớp nối xích KC, còn được gọi đầy đủ là "Khớp nối xích con lăn", là một bộ phận cơ khí truyền lực thông qua việc chia lưới các xích con lăn hai sợi hoặc nhiều sợi với hai nửa khớp nối kiểu bánh xích có cùng số răng.

Nguyên tắc cốt lõi của nó dựa vào "tính linh hoạt" của xích để bù đắp cho sự dịch chuyển tương đối giữa hai trục, đồng thời tận dụng sự ăn khớp giữa răng bánh xích và con lăn xích để truyền mô-men xoắn. Nó thuộc loại khớp nối linh hoạt không có phần tử đàn hồi. Khả năng bù trừ của nó chủ yếu bắt nguồn từ khoảng hở trong bản lề xích và tính linh hoạt vốn có của xích.

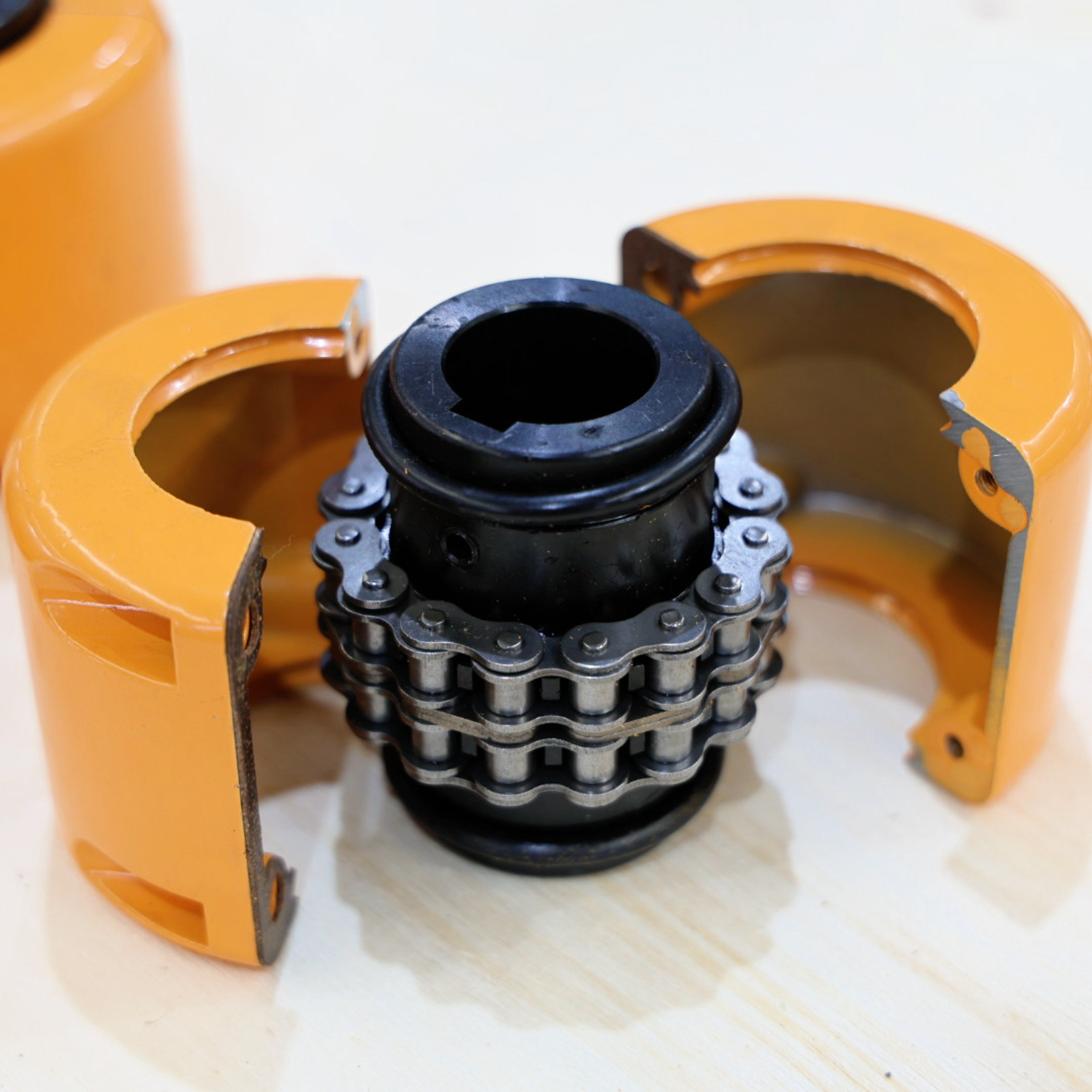

Khớp nối xích KC tiêu chuẩn chủ yếu bao gồm các thành phần sau:

Hai nửa khớp nối kiểu bánh xích: Có hình dạng giống hệt bánh xích, thường được làm bằng thép hợp kim chất lượng cao và được kết nối với trục dẫn động và trục dẫn động thông qua chìa khóa, ống lót côn, v.v.

Xích con lăn hai sợi (hoặc nhiều sợi): Đóng vai trò là phần tử linh hoạt trung gian, được quấn xung quanh và chia lưới bằng cả hai nửa khớp nối.

Guard (Casing): Thường được làm bằng hai lớp vỏ kim loại xẻ đôi (thép hoặc nhôm) được gắn chặt bằng bu lông. Chức năng cốt lõi của nó là:

Bảo vệ an toàn: Ngăn chặn xích quay tốc độ cao bay ra ngoài và gây tai nạn trong trường hợp đứt.

Bình chứa dầu bôi trơn: Có thể đổ đầy dầu mỡ để bôi trơn liên tục và chống rỉ sét cho xích.

Bảo vệ bụi và chất gây ô nhiễm: Che chắn dây chuyền khỏi bụi, hơi ẩm và mảnh vụn bên ngoài.

Đặc điểm chính

Cấu trúc đơn giản, chi phí thấp:

Ít linh kiện, quy trình sản xuất hoàn thiện (đĩa và xích là các bộ phận tiêu chuẩn). Đây là một trong những loại khớp nối có tỷ lệ chi phí/hiệu suất cao nhất.

Dễ dàng cài đặt, yêu cầu căn chỉnh thấp hơn:

Do độ hở và tính linh hoạt vốn có của nó, nó có khả năng thích ứng tốt với các lỗi lắp đặt hướng trục, hướng tâm và góc (độ lệch kết hợp) giữa các trục. Việc lắp đặt và căn chỉnh nhanh hơn và dễ dàng hơn so với khớp nối bánh răng hoặc đĩa.

Khả năng chịu tải mạnh:

Thiết kế xích nhiều sợi có thể truyền mô-men xoắn đáng kể, khiến nó phù hợp với các ứng dụng truyền động công suất trung bình và tải trung bình.

Cho phép dịch chuyển trục tương đối lớn:

Xích có thể trượt dọc trục dọc theo răng bánh xích, cho phép bù lại độ nổi dọc trục đáng kể do giãn nở nhiệt hoặc khe hở vòng bi.

Bảo trì đơn giản (đối với thiết kế mở):

Khớp nối xích kiểu hở đời đầu, không có tấm bảo vệ, cho phép quan sát trực tiếp độ mài mòn và dễ dàng bôi trơn. Các thiết kế được bảo vệ hiện đại cũng chỉ yêu cầu mở vỏ định kỳ để kiểm tra và bôi trơn lại.

Tháo gỡ dễ dàng:

Không yêu cầu chuyển động dọc trục của máy móc được kết nối. Chỉ cần tháo các bu lông bảo vệ và mắt nối xích (nếu được sử dụng) sẽ có thể tháo xích ra, cho phép tháo rời.

Các trường ứng dụng chính

Khớp nối xích KC phù hợp cho các ứng dụng tiết kiệm với tốc độ từ trung bình đến thấp, tải trọng trung bình, yêu cầu bù một số độ lệch và ở những nơi độ chính xác truyền động cao không quan trọng

chẳng hạn như:

Máy nông nghiệp: Truyền động cho máy gặt, máy kéo, v.v.

Thiết bị băng tải: Truyền động cho băng tải đai, băng tải xích.

Thiết bị công nghiệp tổng hợp: Quạt, máy bơm, máy trộn, trống.

Máy móc xây dựng: Trạm trộn nhỏ, thiết bị nâng hạ.

Một số máy móc công nghiệp nhẹ nhạy cảm với chi phí.
