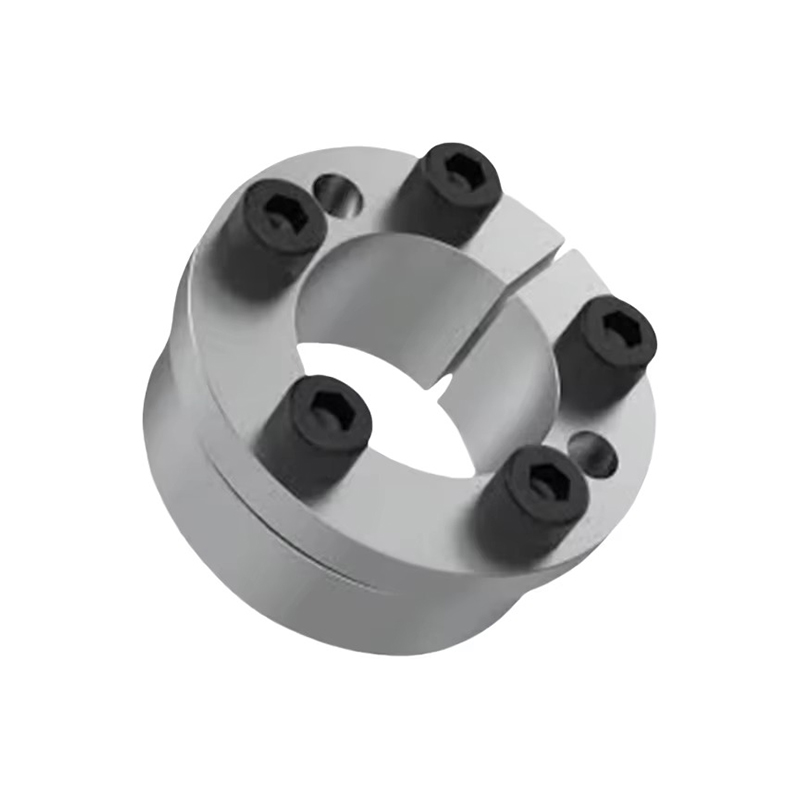

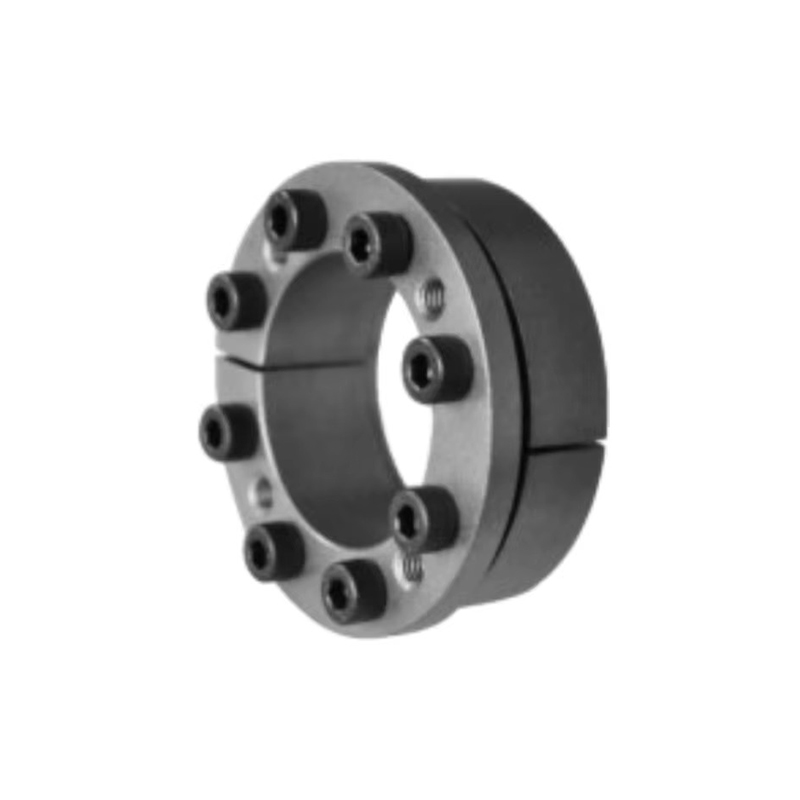

Name: Hộp mở rộng có độ chính xác cao RSK-Z8 với khả năng tháo và lắp dễ dàng cũng như khả năng chống mỏi tuyệt vời
Rating: 5 (99 reviews)

Thông số kỹ thuật

Kích thước (mm)	Kích thước (mm)			Tải định mức		Áp suất tiếp xúc (MPa)		Vít khóa	Trọng lượng (Xấp xỉ kg)
Kích thước (mm)	L1	L2	D1	Trục (kN)	Mô-men xoắn (N·m)	Trục (MPa)	Trung tâm (MPa)	Thắt chặt (N·m)	Trọng lượng (Xấp xỉ kg)
18×47×28	17	34	54	28	270	212	94	17	0.3
19×47×28	17	34	54	28	274	215	93	17	0.3
20×47×28	17	34	54	28	280	218	94	17	0.32
22×47×28	17	34	54	28	300	200	95	17	0.32
24×50×28	17	34	57	28	330	178	89	17	0.35
25×50×28	17	34	57	34	420	210	105	17	0.32
28×55×28	17	34	62	35	510	177	96	17	0.37
30×55×28	17	34	62	35	510	177	96	17	0.37
32×60×28	17	34	67	40	730	222	116	17	0.39
35×60×28	17	34	67	44	770	194	112	17	0.39
38×65×28	17	34	72	45	830	181	103	17	0.46
40×65×28	17	34	72	50	940	182	109	17	0.46
42×75×33	20	41	82	70	1590	234	130	41	0.72
45×75×33	20	41	82	70	1630	213	124	41	0.7
48×80×33	20	41	87	70	1740	198	119	41	0.8
50×80×33	20	41	87	80	1830	195	120	41	0.77
55×85×33	20	41	92	80	2210	192	125	41	0.8
60×90×33	20	41	97	80	2410	178	120	41	0.88
65×95×33	20	41	102	90	3090	192	131	41	0.93
70×110×40	24	50	117	130	4620	208	134	83	1.6
75×115×40	24	50	122	130	4900	191	123	83	1.76
80×120×40	24	50	127	130	5000	176	119	83	1.81
85×125×40	24	50	132	150	6300	195	135	83	1.9
90×130×40	24	50	137	150	6800	187	131	83	2
95×135×40	24	50	142	160	7700	191	132	83	2.1
100×145×44	26	56	152	190	9800	202	141	145	2.8
110×155×44	26	56	162	200	10300	173	125	145	3.2
120×165×44	26	56	172	220	12200	189	138	145	3.4
130×180×54	34	66	187	280	19000	177	126	145	5.1
140×190×54	34	68	197	290	20000	158	115	230	5.4

Kích thước (mm)	Kích thước (mm)			Tải định mức		Áp suất tiếp xúc (MPa)		Vít khóa	Trọng lượng (Xấp xỉ kg)
Kích thước (mm)	L1	L2	D1	Trục (kN)	Mô-men xoắn (N·m)	Trục (MPa)	Trung tâm (MPa)	Thắt chặt (N·m)	Trọng lượng (Xấp xỉ kg)
150×200×54	34	68	207	340	26000	179	133	230	5.6
160×210×54	34	68	217	370	30000	141	139	230	6
170×225×64	44	78	232	380	34000	185	106	230	7.9
180×235×64	44	78	242	400	35000	130	101	230	8
190×250×64	44	78	257	460	48000	161	120	230	10
200×260×64	44	78	267	500	48000	144	110	230	10.5
220×285×72	50	88	294	587	64500	145	110	355	13.4
240×305×72	50	88	314	734	88000	165	130	355	14.3
260×325×72	50	88	334	840	114000	180	145	355	15.5
280×355×84	60	102	364	948	132000	150	120	485	22.9
300×375×84	60	102	384	1059	129000	150	125	485	24.1
320×405×101	74	121	414	1374	250000	160	120	690	36.4
340×425×101	74	121	434	1603	272500	140	130	690	38.4
360×455×116	86	138	464	1710	308000	175	115	930	46.2
380×475×116	86	138	486	1995	379000	155	125	930	55
400×495×116	86	138	504	1995	399000	150	120	930	61

Mô tả

Ống bọc mở rộng có độ chính xác cao Z8 là một bộ phận cơ khí được thiết kế tinh xảo để mang lại sự lắp đặt chính xác và hiệu suất đáng tin cậy trong các môi trường công nghiệp đòi hỏi khắt khe. Được chế tạo từ thép chất lượng cao, ống bọc mở rộng này kết hợp các kỹ thuật sản xuất tiên tiến với khả năng chống mỏi được tăng cường để đảm bảo độ bền lâu dài. Thiết kế của nó hỗ trợ tháo gỡ và lắp ráp dễ dàng, giúp việc bảo trì và thay thế trở nên hiệu quả và đơn giản.

Các tính năng và ưu điểm chính
Kỹ thuật chính xác cao: Được sản xuất với dung sai chặt chẽ để đảm bảo độ ổn định kích thước chính xác, đảm bảo sự phù hợp an toàn và nhất quán trong các cụm lắp ráp yêu cầu căn chỉnh chính xác.

Tháo gỡ và lắp ráp dễ dàng: Thiết kế của ống bọc giúp đơn giản hóa quá trình lắp đặt và gỡ bỏ, giảm thời gian ngừng hoạt động và chi phí nhân công trong quá trình bảo trì hoặc nâng cấp thiết bị.

Khả năng chống mỏi tuyệt vời: Được chế tạo để chịu được các chu kỳ ứng suất lặp đi lặp lại mà không ảnh hưởng đến tính toàn vẹn của cấu trúc, kéo dài đáng kể tuổi thọ của bộ phận trong điều kiện tải động.

Ngăn ngừa hư hỏng: Được chế tạo từ thép bền với các phương pháp xử lý bề mặt giúp tăng cường khả năng chống mài mòn, ăn mòn và hư hỏng cơ học, duy trì hiệu suất theo thời gian.

Độ ổn định kết cấu đáng tin cậy: Duy trì hình dạng và độ bền dưới tải trọng cao và các điều kiện vận hành khác nhau, ngăn ngừa biến dạng và đảm bảo an toàn khi vận hành.

Khả năng tương thích ứng dụng đa năng: Thích hợp để tích hợp vào các hệ thống cơ khí đa dạng, nơi độ chính xác và độ bền là rất quan trọng.

Ứng dụng
Máy móc chính xác: Lý tưởng để sử dụng trong các thiết bị yêu cầu căn chỉnh chính xác và buộc chặt đáng tin cậy, chẳng hạn như máy CNC, robot và các công cụ sản xuất có độ chính xác cao.

Linh kiện ô tô: Thích hợp cho các cụm lắp ráp chịu tải trọng và rung động lặp đi lặp lại, nâng cao tuổi thọ linh kiện và giảm tần suất bảo trì.

Thiết bị công nghiệp: Được sử dụng trong máy bơm, máy nén và các máy móc khác có khả năng chống mỏi và dễ bảo trì là ưu tiên hàng đầu.

Hàng không vũ trụ và phòng thủ: Áp dụng trong các hệ thống có độ chính xác phù hợp và độ bền dưới áp lực theo chu kỳ là điều cần thiết để đảm bảo độ tin cậy khi vận hành.

Giải pháp OEM: Có thể tùy chỉnh để đáp ứng các yêu cầu kỹ thuật cụ thể trong các ứng dụng cơ khí và công nghiệp chuyên dụng.
