Wholesale RSK-TBC 6ZT Khớp nối truyền động đa màng tốc độ cao và công suất cao

Trang chủ / Sản phẩm / Khớp nối màng tốc độ cao / RSK-TBC 6ZT Khớp nối truyền động đa màng tốc độ cao và công suất cao
  • Đặc điểm kỹ thuật
  • Mô tả
Đặc điểm kỹ thuật

Model: RSK-TBC 6ZT 6077 6089 6104 6123 6143 6167
mô-men xoắn định mức T biết N.m 300 420 650 1100 1600 2600
mô-men xoắn cực đại cảm ơn N.m 450 630 975 1650 2400 3900
Đường kính ngoài D mm 77 89 104 123 143 167
Đường kính lỗ d mm 25-45 32-52 40-60 45-70 55-90 65-100
Tốc độ tối đa N tối đa phút−1 13600 11800 10100 8500 7300 6200
Bồi thường Độ lệch trục △Ka mm 0.8 0.9 1.1 1.3 1.5 1.7

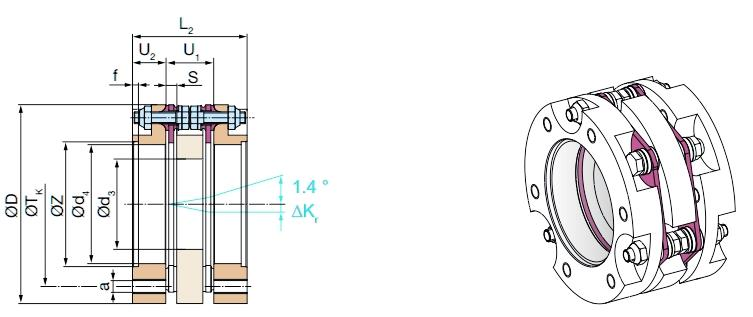

Độ lệch xuyên tâm Tay áo 1 △Kr mm 0.2 0.2 0.25 0.3 0.3 0.35

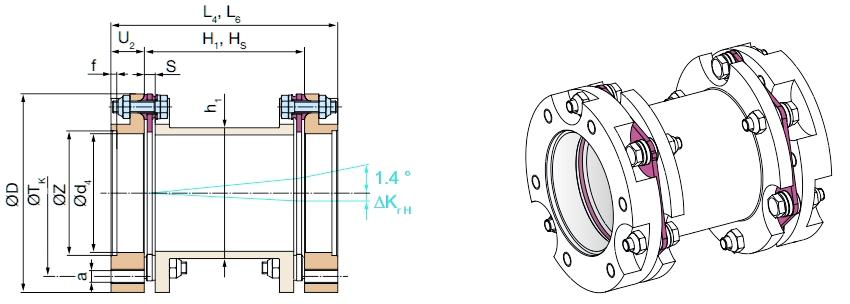

Tay áo 2 △Keh mm 0.7 0.8 1 1.25 1.45 1.5

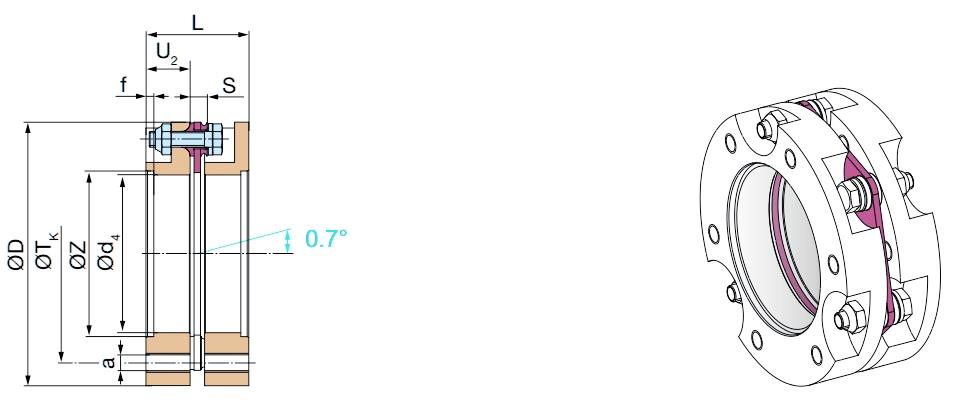

Bù góc Màng ngăn đơn ° 0.7
Màng ngăn đôi ° 1.4
Độ cứng mùa xuân Nm/rad 285 305 875 1285 2025

3260

Model: RSK-TBC 6ZT 6077 6089 6104 6123 6143 6167
mô-men xoắn định mức T biết N.m 190 290 450 720 1000 1600
mô-men xoắn cực đại cảm ơn N.m 285 435 675 1080 1500 2400
Đường kính ngoài D mm 77 89 104 123 143 167
Đường kính lỗ d mm 25-45 32-52 40-60 45-70 55-90 65-100
Tốc độ tối đa N tối đa phút−1 13600 11800 10100 8500 7300 6200
Bồi thường Độ lệch trục △Ka mm 1.1 1.3 1.5 1.8 2.1 2.5
Độ lệch xuyên tâm Tay áo 1 △Kr mm 0.3 0.3 0.4 0.45 0.45 0.55
Tay áo 2 △Keh mm 1.0 1.2 1.5 1.8 2.1 2.2
Bù góc Màng ngăn đơn ° 1
Màng ngăn đôi ° 2
Độ cứng mùa xuân Nm/rad 229 248 298 876 1089 1990

Nhận xét:
1. Mômen định mức áp dụng cho mômen xoay chiều và bù về giá trị lớn nhất.
2. Mô-men xoắn cực đại phù hợp với một hướng quay và áp suất tối đa ≤ 10 5

3. Tốc độ tối đa không phù hợp với tay áo quá dài.
4. Offset không phù hợp để đạt giá trị tối đa cùng một lúc.
5. Độ lệch trục phù hợp với cấu trúc màng đôi và là giá trị tĩnh.
6. Độ cứng lò xo góc phù hợp với các giá trị màng đơn.
7. Để biết kích thước thiết kế cụ thể, vui lòng liên hệ với bộ phận thiết kế của chúng tôi.
