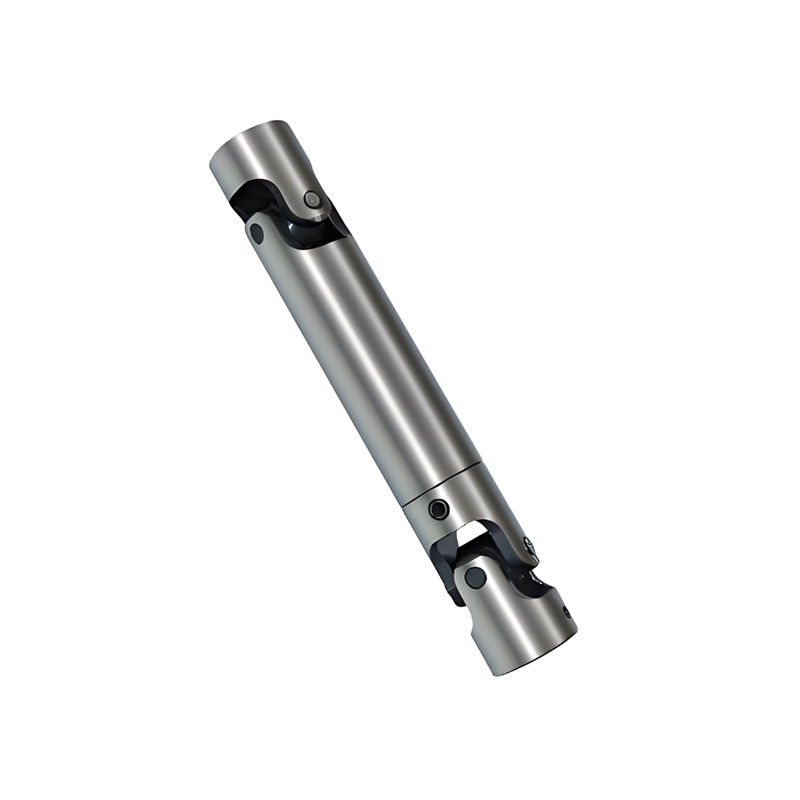

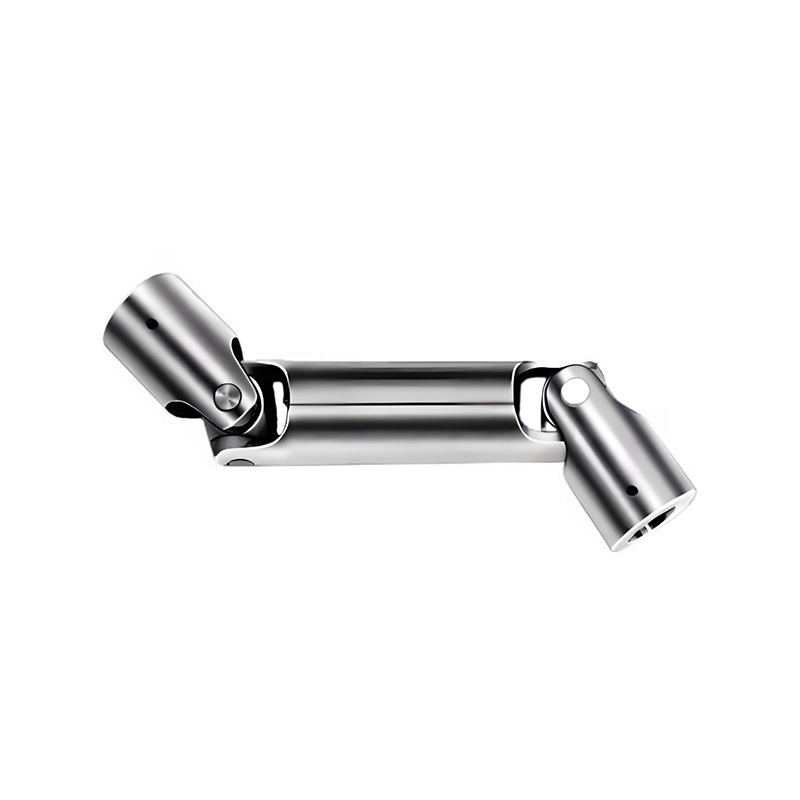

RSK-WS Precision Universal trục truyền động mô-men xoắn góc lớn loại kép

Khả năng truyền mô-men xoắn góc lớn

Khả năng chịu tải nặng vượt trội

Bồi thường sai lệch kết hợp mạnh mẽ

Hiệu suất truyền tải cao

Trục vạn năng chính xác  (khớp chữ U) là một khớp nối cơ học chất lượng cao giúp truyền công suất quay giữa các trục không thẳng hàng, cho phép chuyển động và thay đổi các góc, thường được sử dụng trong các phương tiện và máy móc để truyền mô-men xoắn trơn tru, đáng tin cậy khi không thể nối thẳng, có dung sai chặt chẽ, vật liệu bền (như thép hợp kim cứng với vòng bi kim) và khả năng bịt kín tiên tiến để có tuổi thọ cao và hiệu suất ổn định, không giống như khớp nối chữ U tiêu chuẩn có thể có các biến đổi tốc độ ở các góc cao.

Đặc điểm chính

Bù góc: Kết nối các trục ở các góc giao nhau, không song song, rất quan trọng đối với hệ thống treo hoặc khớp nối máy móc.

Độ chính xác cao: Được sản xuất với dung sai nghiêm ngặt để vận hành êm ái, giảm thiểu độ rung và tổn thất điện năng, ghi chú Partsource và Belden Universal.

Các thành phần bền bỉ: Sử dụng các chữ thập bằng thép hợp kim cứng, vòng bi kim được xử lý nhiệt và các vòng đệm chắc chắn để tăng cường độ bền và phân bổ bôi trơn, Partsource và Belden Universal giải thích.

Bảo vệ chống ăn mòn: Thường có lớp phủ bảo vệ (như MICRO SHIELD™) để chống gỉ, Partsource cho biết thêm

Cách thức hoạt động (Khớp chữ U cơ bản)

Cấu trúc: Một trục hình chữ X (chữ thập) nối hai chốt (mỗi trục một cái).

Chuyển động: Chữ thập cho phép trục xoay, truyền chuyển động quay ngay cả khi có góc cạnh, giống như gimbal.

Khả năng dao động tốc độ: Một khớp nối chữ U có thể khiến trục đầu ra tăng tốc và giảm tốc độ (vận tốc không đổi) nếu góc lớn, lưu ý Wikipedia và WM Berg.

Giải pháp chính xác: Các khớp nối chính xác giảm thiểu biến động này, đảm bảo cung cấp điện mượt mà hơn so với các khớp nối tiêu chuẩn, đặc biệt là trong các ứng dụng quan trọng

Ứng dụng phổ biến

Ô tô: Trục truyền động ở xe dẫn động cầu sau (RWD) và xe dẫn động bốn bánh (4WD), kết nối hộp số với bộ vi sai.

Máy móc công nghiệp: Kết nối các bộ phận quay trong tự động hóa, robot và các thiết bị nặng khác khi góc thay đổi

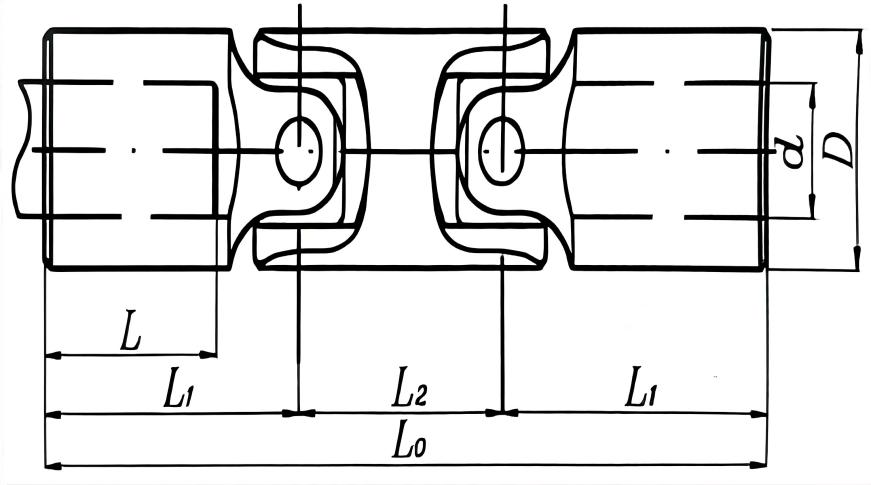

Khớp nối loại RSK-WS thường có sự sắp xếp khớp nối vạn năng kép để đạt được tốc độ truyền không đổi hoặc gần như không đổi. Các thành phần chính của nó bao gồm:

Hai cụm trục chéo: Các thành phần cốt lõi. Mỗi hội đồng bao gồm:

Trục chéo (Spider): Được rèn từ thép hợp kim cường độ cao, là bộ phận chịu lực chính

Vòng bi lăn kim: Được lắp đặt trên bốn cổ trục của trục chéo để giảm ma sát

Nắp / Vòng đệm vòng bi: Bảo vệ vòng bi và bảo vệ chống bụi và nước

Hai ách (Yoke mặt bích hoặc Yoke hàn): Kết nối với cụm trục chéo

Một trục trung gian (Trục truyền động): Kết nối các chạc ở cả hai đầu thông qua các trục hoặc mặt bích

Ống trượt Spline (Ống trượt): Một đặc điểm nổi bật của loại RSK-WS. Trục trung gian thường được thiết kế với các thanh trục bên ngoài ăn khớp với một ống trượt có rãnh bên trong. Điều này cho phép trục truyền động trượt dọc trục trong khi truyền mô-men xoắn, bù đắp cho sự dịch chuyển dọc trục do sự giãn nở/co lại nhiệt hoặc lắp đặt.

Vòng bi trượt hoặc phụ kiện bôi trơn (Vú mỡ): Đảm bảo bôi trơn cụm trục.

Đặc điểm chính:

1. Khả năng truyền mô-men xoắn góc lớn:

Một khớp nối đơn có thể đạt được góc làm việc từ 15° - 25° hoặc thậm chí hơn, thích hợp để kết nối thiết bị với các trục không thẳng hàng hoặc thiết bị có vị trí làm việc thay đổi.

2. Khả năng chịu tải nặng vượt trội:

Sử dụng thép hợp kim cường độ cao và vòng bi lăn kim cỡ lớn. Cấu trúc chắc chắn của nó khiến nó trở thành một trong những giải pháp cơ học đáng tin cậy nhất để truyền mô-men xoắn cực cao (lên tới hàng triệu Newton-mét). Được sử dụng rộng rãi trong các nhà máy cán luyện kim, máy móc khai thác mỏ, v.v.

3. Bồi thường sai lệch kết hợp mạnh mẽ:

Bù góc: Đạt được thông qua khớp nối trục chéo.

Bù trục: Đạt được chuyển động dọc trục ở khoảng cách lớn (lên tới vài trăm mm) thông qua ống trượt trục, một ưu điểm chính của loại WS.

Bồi thường xuyên tâm: Sở hữu một mức độ thích ứng.

4. Hiệu suất truyền tải cao:

Cấu trúc đáng tin cậy, tuổi thọ dài:

Thiết kế trưởng thành với tất cả các bộ phận chịu tải đều bằng kim loại. Mang lại tuổi thọ lâu dài khi được bảo trì đúng cách.

Các trường ứng dụng chính

Loại WS là khớp nối "Chủ đạo của Công nghiệp nặng" cổ điển, phù hợp với:

Công nghiệp luyện kim: Truyền động chính và phụ cho máy cán thép (máy nghiền bông, máy nghiền tiết diện, máy nghiền tấm).

Nâng và Vận chuyển: Cơ cấu nâng hạ của cần cẩu bệ cảng lớn, máy bốc/dỡ tàu.

Máy khai thác mỏ: Hệ thống truyền động cho máy xúc, máy nghiền, máy nghiền bi.

Máy xây dựng: Phần truyền động của cần trục bánh xích cỡ lớn, máy khoan hầm.

Máy giấy, Máy móc trên tàu biển và các ứng dụng khác yêu cầu truyền động góc lớn, mô-men xoắn cao.
