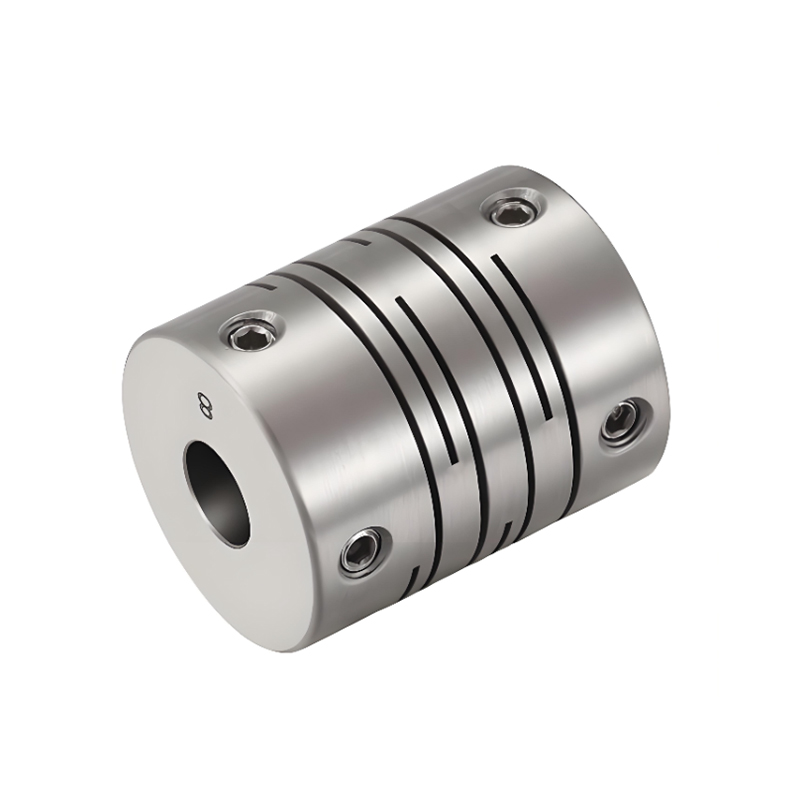

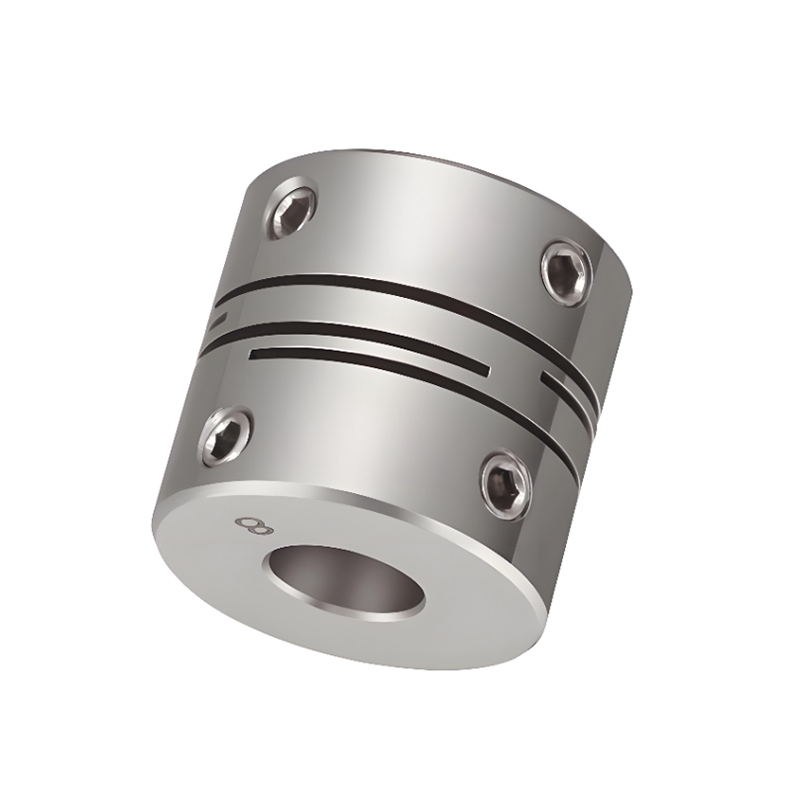

RSK-CPPG Độ cứng cao Bằng thép không gỉ Đường song song Định vị trục khớp nối Loại vít

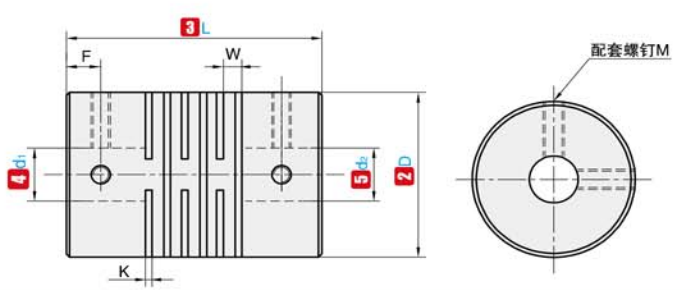

Tên mã

D

L

Đường kính trong tiêu chuẩn (mm)

K

W

F

M

Siết chặt mô-men xoắn (N.m)

RSK-CPPG

16

17.4

3  4  5  6

0.55

1.18

3.0

M3

0.8

19

20

3  4  5  6  6,35  7  8

0.55

1.18

3.4

M3

0.8

24

25

4  5  6  6,35  7  8  9         10  11

0.55

1.49

3.78

M4

1.2

29

30

5  6  6,35  7  8  9  9,525  10  11  12  12,7

0.55

1.81

4.5

M5

5

34

35

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.09

5.1

M5

5

39

40

8  9  9,525  10  11  12  12,7  14  15  16  18  19

0.8

2.34

7.0

M5

5

44

45

8  9  9,525  10  11  12  12,7  14  15  16  18  19  20

0.8

2.54

7.75

M6

8

Lưu ý: Các lỗ bên trong ở cả hai đầu của khớp nối có thể được kết hợp tự do với đường kính trong tối thiểu và tối đa. Kích thước đường kính bên trong được đánh dấu trong bảng chỉ mang tính tham khảo. Đường kính lỗ mà khách hàng yêu cầu cũng chỉ mang tính chất tham khảo. Đối với đường kính lỗ mà khách hàng yêu cầu, vui lòng liên hệ với chúng tôi.

Tên mã

D

L

Đánh giá mô-men xoắn (N.m)

Cho phép thiên vị (mm)

Cho phép nghiêng(∠°)

Cho phép độ lệch trục (mm)

Cho phép RPM

Độ cứng xoắn tĩnh (N.m/rad)

Moment quán tính(N.m)

Trọng lượng (g)

RSK-CPPG

16

17.4

2

0.05

0.5

±0,10

24000

200

2,8x10 ^-5

25

19

20

4

0.05

0.5

±0,10

24000

270

6,2x10 ^-5

40

24

25

6

0.05

0.5

±0,10

24000

790

2.0x10 ^-5

75

29

30

8

0.05

0.5

±0,10

24000

1400

5,2x10 ^-5

145

34

35

12

0.05

0.5

±0,10

24000

2200

1,1x10 ^-4

200

39

40

15

0.05

0.5

±0,10

24000

4100

2,3x10 ^-4

250

44

45

23

0.05

0.5

±0,10

24000

5100

4,3x10 ^-4

365

Lưu ý: Mô men quán tính trên và các thông số kỹ thuật được đo theo tiêu chuẩn khẩu độ tối đa. Giá trị mô-men xoắn định mức tối đa có liên quan đến độ bền của khớp nối. Đường kính ngoài càng lớn thì lực càng lớn và đường kính ngoài càng nhỏ thì tốc độ cho phép càng cao.
