Đặc điểm kỹ thuật

Ứng dụng này đặt ra yêu cầu cao về bố cục nhỏ gọn, phanh đồng bộ và độ chính xác của hộp số.

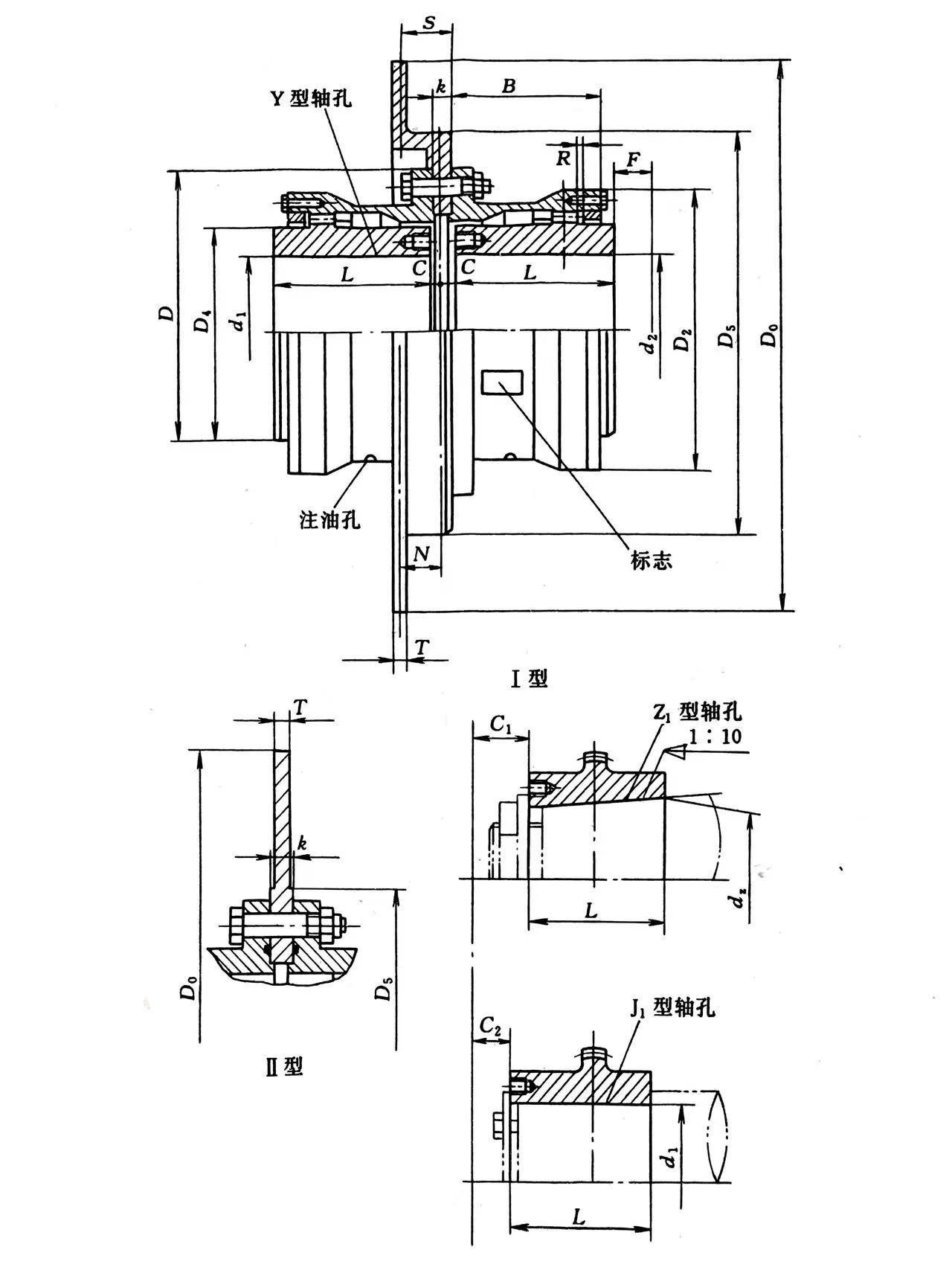

người mẫu	mô-men xoắn danh nghĩa Tn/N.m	Tốc độ cho phép n/r.min-1	Đường kính lỗ trục d1\d2	L Chiều dài lỗ trục L		D0	D	D2	D4	B	F	N	R	C	C1	C2	trọng lượng m/kg	khoảnh khắc quán tính Tôi/kg.m2	Liều lượng dầu bôi trơn /ml
				Y	J1,Z1
WGP1	710	4000	12,14	32	--	315	122	98	60	58	30	38	2	30	--	--	5.62	0.0078	0.11
			16,18,19	42										20
			20,22,24	52										10
			25,28	62	44									3	19	18
			30,32,35,38	82	60										23	12
			40,42	112	84										29	12
WGP2	1250	4000	22,24	52	--	315	150	118	77	68	30	38	2.5	20	--	--	9.62	0.022	0.12
			25,28	62										10
			30,32,35,38	82	60									3	23	16
			40,42,45,48,50,55,56	112	84										29
WGP3	2500	3550	22,24	52	--	355	170	140	90	80	30	49	3	33	--	--	16.6	0.047	0.2
			25,28	62										23
			30,32,35,38	82	60									3	23	25
			40,42,45,48,50,55,56	112	84										29	16
			60,63	142	107										36
WGP4	4500	2500	30,32,35,38	82	--	400 450 500	200	160	112	90	30	45	3	13	--	--	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84									3	29	17
			60,63,65,70,71,75	142	107										36
			80	172	132										41
WGP5	7100	2500	30,32,35,38	82	--	400 450 500	225	180	128	100	30	45	4	23	--	--	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84									3	29	29
			60,63,65,70,71,75	142	107										36
			80,85,90	172	132										41
WGP6	10000	2000	32,35,38	82	--	450 500 560 630	245	200	145	112	30	44	4	35	--	--	51.3	0.293	0.65
			40,42,45,48,50,55,56	112										5
			60,63,65,70,71,75	142	107										38	20
			80,85,90,95	172	132										43
			100												48
WGP7	14000	1700	32,35,38	82	--	450 500 560 710	272	230	160	122	30	44	4	45	--	--	68	0.53	0.8
			40,42,45,48,50,55,56	112										15
			60,63,65,70,71,75	142	107									5	38	20
			80,85,90,95	172	132										43
			100.110	212	167										48
WGP8	20000	1700	55,56	112	--	500 560 630 710	290	245	170	136	30	44	5	29	--	--	79	0.71	0.95
			60,63,65,70,71,75	142	107									5	38	34
			80,85,90,95	172	132										43	20
			100.110,120,125	212	167										48
WGP9	25000	1600	65,70,71,75	142	107	560 630 710 800	315	265	190	140	30	58	5	5	38	38	106.5	1.05	1.3
			80,85,90,95	172	132										43	28
			100.110,120,125	212	167										48
			130.140	252	202										53
WGP10	40000	1600	75	142	--	630 710 800	355	300	225	165	30	58	6	28	--	--	159	1.74	1.6
			80,85,90,95	172	132									5	43	38
			100.110,120,125	212	167										48	28
			130.140	252	202										53
			160	302	242										63
WGP11	56000	1400	85,90,95	172	--	710 800 900	412	345	256	180	40	58	6	15	--	--	215	3.67	2
			100.110,120,125	212	167									8	51	32
			130.140,150	252	202										56
			160,170,180	302	242										66
WGP12	80000	1400	120,125	212	167	710 800 900	440	375	288	207	40	58	7	8	51	45	303	6.4	3.4
			130.140,150	252	202										56	32
			160,170,180	302	242										66
			190.200	352	282										76
WGP13	112000	1400	140,150	252	202	800 900	490	425	320	235	50	58	8	8	56	38	391	10.45	4.4
			160,170,180	302	242										66	32
			190.200,220	352	282										76
WGP14	160000	1200	160,170,180	302	242	900 1000	545	462	362	265	50	65	9	10	68	32	523	17.48	6.6
			190.200,220	352	282										78
			240.250.260	410	330										--	10

Mô tả

Khớp nối bánh răng là một đầu nối cơ học có mô-men xoắn cao dành cho các trục không thẳng hàng, sử dụng răng bánh răng bên trong/bên ngoài trong ống bọc để truyền công suất đồng thời bù cho độ lệch góc, hướng tâm và trục, lý tưởng cho các ứng dụng công nghiệp nặng như nhà máy thép, máy bơm và băng tải nơi mật độ công suất cao và độ tin cậy là rất quan trọng, mặc dù khớp nối này yêu cầu bôi trơn và bảo dưỡng thích hợp để kéo dài tuổi thọ.

Nó hoạt động như thế nào

Thành phần: Hai moay ơ (có răng bánh răng ngoài) gắn vào mỗi trục, được nối với nhau bằng ống lót (có răng bánh răng bên trong).

Bù sai lệch: Các răng của bánh răng cho phép chuyển động, uốn cong để xử lý độ lệch góc (từ bên này sang bên kia), hướng tâm (bù) và trục (từ đầu đến cuối) giữa các trục.

Truyền mô-men xoắn: Bề mặt tiếp xúc cao giữa các răng bánh răng giúp truyền lực mô-men xoắn cao, hiệu quả với độ cứng xoắn đặc biệt.

Các tính năng và lợi ích chính

Mô-men xoắn cao: Có khả năng xử lý tải mô-men xoắn rất cao.

Nhỏ gọn: Cung cấp tỷ lệ công suất trên trọng lượng cao, phù hợp với không gian chật hẹp.

Đáng tin cậy: Mang lại tuổi thọ lâu dài với khả năng bôi trơn thích hợp.

Đa năng: Có nhiều cấu hình khác nhau (gắn đơn/đôi, nửa cứng/linh hoạt) cho các nhu cầu khác nhau.

Ứng dụng

Bộ truyền động cuộn (ngành thép, giấy)

Máy bơm, quạt, băng tải

Thiết bị phát điện

Bảo trì

Cần bôi trơn (mỡ) định kỳ để bảo vệ răng bánh răng.

Căn chỉnh phù hợp trong quá trình cài đặt là rất quan trọng để đảm bảo độ tin cậy và tuổi thọ.
