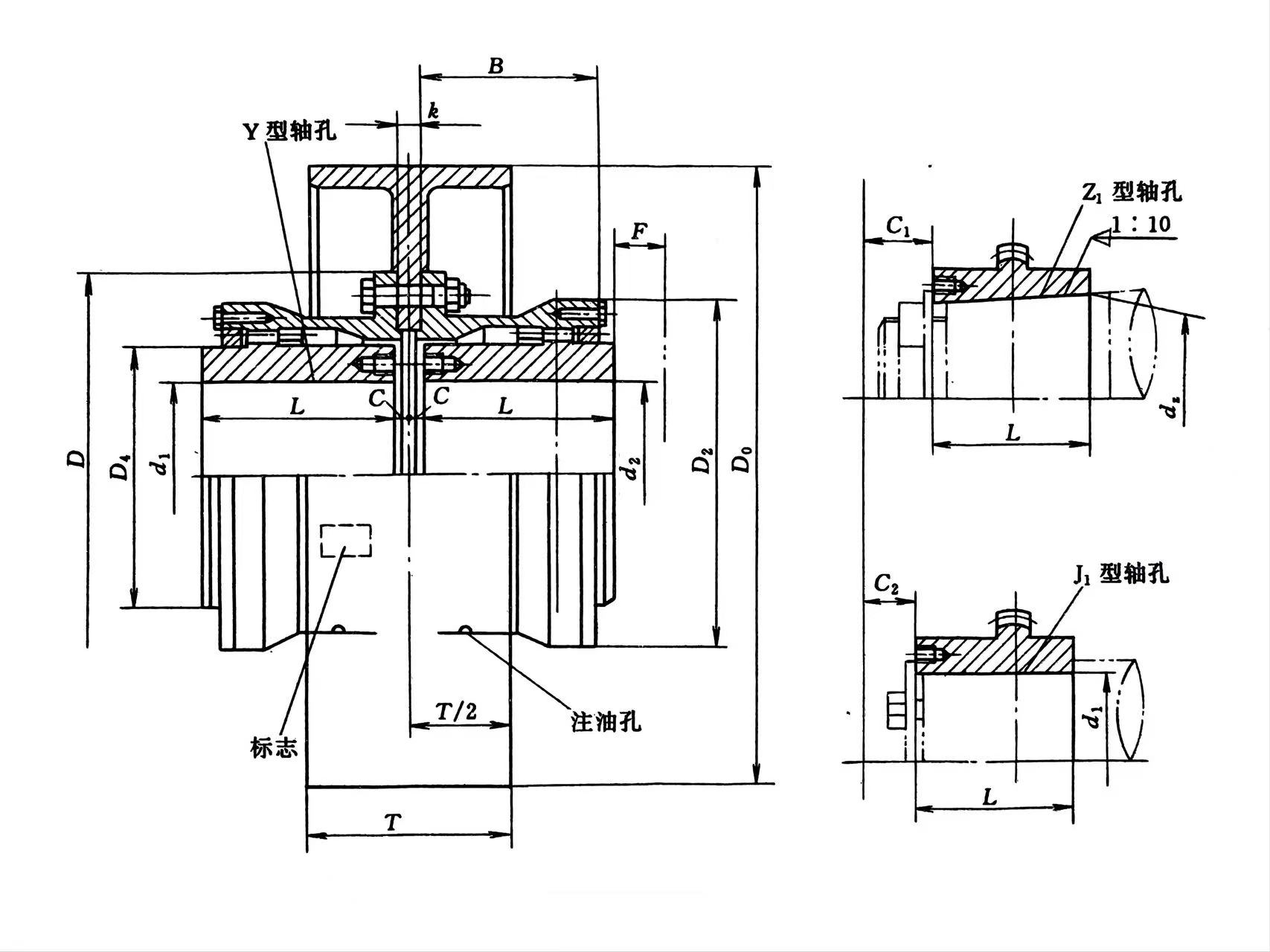

Đặc điểm kỹ thuật

Đối với các khớp nối bánh răng được kết nối qua trục hoặc ống bọc trung gian, tốc độ tới hạn phải được kiểm tra khi trục hoặc ống bọc trung gian quá dài, nặng hoặc hoạt động ở tốc độ quay cao.

người mẫu	mô-men xoắn danh nghĩa Tn/N.m	Tốc độ cho phép n/r.min-1	Đường kính lỗ trục d1\d2	Chiều dài lỗ trục L		D0	D	D2	D4	B	F	C	C1	C2	trọng lượng m/kg	khoảnh khắc quán tính Tôi/kg.m2	Liều lượng dầu bôi trơn /ml
				Y	J1,Z1
WGZ1	710	4000	12,14	32	--	160 200 250	122	98	60	58	30	30	--	--	5.62	0.0078	0.11
			16,18,19	42								20
			20,22,24	52								10
			25,28	62	44							3	19	18
			30,32,35,38	82	60								23	12
			40,42	112	84								29	12
WGZ2	1250	4000	22,24	52	--	200 250 315	150	118	77	68	30	20	--	--	9.65	0.022	0.12
			25,28	62								10
			30,32,35,38	82	60							3	23	16
			40,42,45,48,50,55,56	112	84								29	16
WGZ3	2500	4000	22,24	52	--	200 250 315	170	140	90	80	30	33	--	--	16.5	0.047	0.2
			25,28	62								23
			30,32,35,38	82	60							3	23	25
			40,42,45,48,50,55,56	112	84								29	16
			60,63	142	107								36
WGZ4	4500	3000	30,32,35,38	82	--	250 315 400	200	160	112	90	30	13	--	--	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84							3	29	17
			60,63,65,70,71,75	142	107								36
			80	172	132								41
WGZ5	7100	3000	30,32,35,38	82	--	315 400	225	180	128	100	30	23	--	--	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84							3	29	19
			60,63,65,70,71,75	142	107								36
			80,85,90	172	132								--
WGZ6	10000	3000	32,35,38	82	--	315 400	245	200	145	112	30	35	--	--	51.3	0.29	0.65
			40,42,45,48,50,55,56	112								5
			60,63,65,70,71,75	142	107								38	20
			80,85,90,95	172	132								43
			100	212	167								48
WGZ7	14000	2500	32,35,38	82	--	400 500	272	230	160	122	30	45	--	--	68	0.53	0.8
			40,42,45,48,50,55,56	112								15
			60,63,65,70,71,75	142	107							5	38	20
			80,85,90,95	172	132								43
			100.110	202	167								48
WGZ8	20000	2500	55,56	112	--	400 450	290	245	176	136	30	29	--	--	79	0.71	0.95
			60,63,65,70,71,75	142	107							5	38	34
			80,85,90,95	172	132								43	20
			100.110,120,125	212	167								48	20
WGZ9	25000	2000	65,70,71,75	142	107	400 500 630	315	265	190	140	30	5	38	38	106.5	1.05	1.3
			80,85,90,95	172	132								43	28
			100.110,120,125	212	167								48
			130.140	252	202								53
WGZ10	40000	2000	75	142	--	400 500 630	355	300	225	165	30	28	--	--	159	1.74	1.6
			80,85,90,95	172	132							5	43	38
			100.110,120,125	212	167								48	28
			130.140,150	252	202								53
			160	302	242								63
WGZ11	56000	1700	85,90,95	172	--	500 630 710	412	345	256	180	40	15	--	--	215	3.67	5
			100.110,120,125	212	162							8	51	32
			130.140,150	252	202								56
			160,170,180	302	242								--
WGZ12	80000	1700	120,125	212	162	500 630 710	440	375	288	207	40	8	51	45	303	6.4	3.4
			130.140,150	252	202								56	32
			160,170,180	302	242								66
			190.200	352	282								76
WGZ13	112000	1700	140,150	252	202	630 710	490	425	320	235	50	8	56	38	391	10.45	4.4
			160,170,180	302	242								66	32
			190.200,220	352	282								76
WGZ14	160000	1500	160,170,180	302	242	710 800	545	462	362	265	50	10	68	32	523	17.48	6.4
			190.200,220	352	282								78
			240.250.260	410	330								--	10

Mô tả

Khớp nối bánh răng là một đầu nối cơ học có mô-men xoắn cao dành cho các trục không thẳng hàng, sử dụng răng bánh răng bên trong/bên ngoài trong ống bọc để truyền công suất đồng thời bù cho độ lệch góc, hướng tâm và trục, lý tưởng cho các ứng dụng công nghiệp nặng như nhà máy thép, máy bơm và băng tải nơi mật độ công suất cao và độ tin cậy là rất quan trọng, mặc dù khớp nối này yêu cầu bôi trơn và bảo dưỡng thích hợp để kéo dài tuổi thọ.

Nó hoạt động như thế nào

Thành phần: Hai moay ơ (có răng bánh răng ngoài) gắn vào mỗi trục, được nối với nhau bằng ống lót (có răng bánh răng bên trong).

Bù sai lệch: Các răng của bánh răng cho phép chuyển động, uốn cong để xử lý độ lệch góc (từ bên này sang bên kia), hướng tâm (bù) và trục (từ đầu đến cuối) giữa các trục.

Truyền mô-men xoắn: Bề mặt tiếp xúc cao giữa các răng bánh răng giúp truyền lực mô-men xoắn cao, hiệu quả với độ cứng xoắn đặc biệt.

Các tính năng và lợi ích chính

Mô-men xoắn cao: Có khả năng xử lý tải mô-men xoắn rất cao.

Nhỏ gọn: Cung cấp tỷ lệ công suất trên trọng lượng cao, phù hợp với không gian chật hẹp.

Đáng tin cậy: Mang lại tuổi thọ lâu dài với khả năng bôi trơn thích hợp.

Đa năng: Có nhiều cấu hình khác nhau (gắn đơn/đôi, nửa cứng/linh hoạt) cho các nhu cầu khác nhau.

Ứng dụng

Bộ truyền động cuộn (ngành thép, giấy)

Máy bơm, quạt, băng tải

Thiết bị phát điện

Bảo trì

Cần bôi trơn (mỡ) định kỳ để bảo vệ răng bánh răng.

Căn chỉnh phù hợp trong quá trình cài đặt là rất quan trọng để đảm bảo độ tin cậy và tuổi thọ.
