Đặc điểm kỹ thuật

chức năng: Một thiết bị nhỏ gọn, tích hợp kết hợp truyền lực và phanh.
Tính năng chính: Kết hợp trống phanh trên thân khớp nối để gắn trực tiếp cụm phanh tiêu chuẩn.
ứng dụng: Lý tưởng cho hệ thống truyền động trong cần cẩu, máy luyện kim và các thiết bị nặng khác đòi hỏi hiệu quả về không gian và phanh nhanh.

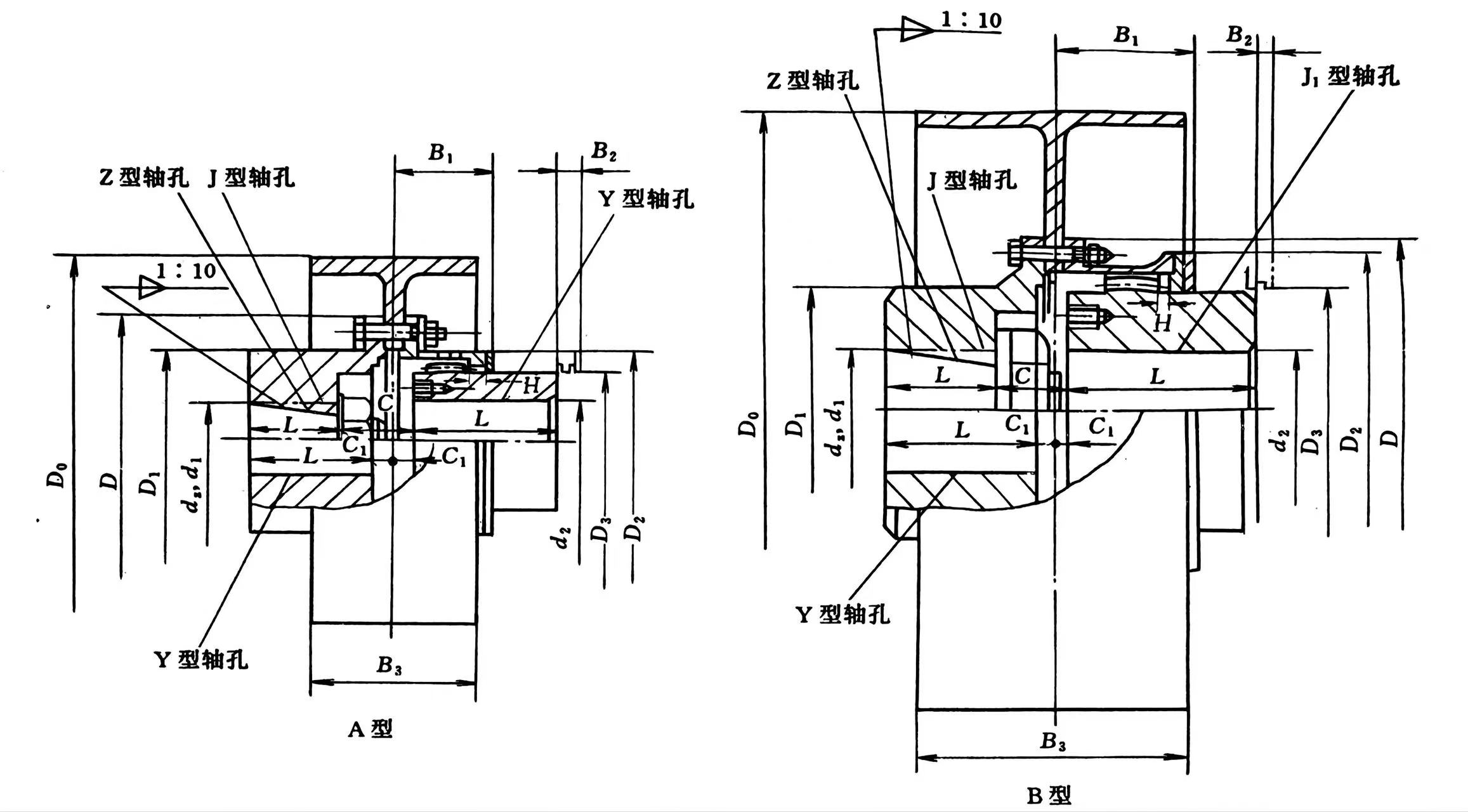

người mẫu	danh nghĩa mô-men xoắn /N·m	Cho phép quay Tốc độ [n]	Đường kính lỗ trục		lỗ trục Chiều dài L		D₀	D	D₁	D₂	D₃	C	C₁	H	B₁	B₂	B₃	Mỡ bôi trơn liều lượng /mL	cân nặng m/kg	Khoảnh khắc quán tính I
			d₂	d₁, d₂	Y	J₁,Z
NGCLZ1	355	4000	20~35	20,22,24	52	38	160	103	71	71	50	30	8	2	42	38	68	31	7.3	0.071
				25、28	62	44													7.4	0.072
				30,32,35	82	60													8.4	0.076
NGCLZ2	630	4000	25~42	25、28	62	44	160	115	83	83	60	39	8	2	48	42	68	42	9.2	0.081
				30,32,35、38	82	60													10.3	0.084
				40,42,45	112	84													10.5	0.088
NGCLZ3	1000	3800	30~42	28	62	44	200	127	95	95	75	39	8	2	49	42	85	65	15.1	0.181
				30,32,35、38	82	60													16.3	0.184
				40,42,45、48、50、55	112	84													18.8	0.193
NGCLZ4	1600	3800	40~55	38	82	60	200	149	116	116	90	46	8	2	53	42	85	83	19.8	0.225
				40,42,45、48、50、55、 56	112	84													23.3	0.242
				60,63,65	142	107													26.8	0.296
NGCLZ5	2800	3000	45~75	40,42,45、48、50、55、 56	112	84	250	167	134	134	105	47	9	2.5	58	42	105	143	33.3	0.596
				60,63,65、70、71、75	142	107													39	0.627
NGCLZ6	4500	3000	50~75	45,48,50,55,56	112	84	250	187	153	153	125	52	9	2.5	59	42	105	143	40	0.72
				60,63,65、70、71、75	142	107													46.4	0.776
				80,85,90	172	132													53.2	0.837
NGCLZ7	6300	2400	60~80	50,55,56	112	84	315 (300)	204	170	170	140	52	9	2.5	63	42	132	179	51.8	1.178
				60,63,65、70、71、75	142	107													59.8	1.254
				80,85,90、95	172	132													68.2	1.348
				100	212	167													79.6	1.479
NGCLZ8	9000	1900	70~95	55、56	112	84	400	230	186	186	155	57	12	3	77	47	168	274	84	3.734
				60,63,65、70、71、75	142	107													93.1	3.86
				80,85,90、95	172	132													104	3.996
				100、110	212	167													117	4.187
NGCLZ9	14000	1500	75~110	60,63,65、70、71、75	142	107	500	256	212	212	180	64	13	3	80	47	210	337	133	9.43
				80,85,90、95	172	132													146	9.663
				100,110,120,125	212	167													164	9.997
				130	252	202													182	10.3
NGCLZ10	20000	1200	80~150	65,70,71,75	142	107	630 (600)	287	239	200	120	65	15	3.5	90	47	265	734	176	28.238
				80,85,90、95	172	132													190	28.509
				100,110,120,125	212	167													209	28.879
				130、140、150	252	202													237	29.248
NGCLZ11	31500	1050	100~170	70,71,75	142	107	710 (700)	325	276	235	134	77	16	3.5	94	47	298	956	257	44.309
				80,85,90、95	172	132													275	44.825
				100,110,120,125	212	167													300	45.53
				130、140、150	252	202													326	46.235
				160、170	302	242													357	47.08
NGCLZ12	45000	1050	100~200	75	142	107	710 (700)	362	313	270	164	94	17	4	104	49	298	1320	306	47.88
				80,85,90、95	172	132													317	48.29
				100,110,120,125	212	167													351	49.52
				130、140、150	252	202													384	50.25
				160、170、180	302	242													425	52.22
				190、200	352	282													464	53.69
NGCLZ13	63000	950	150~220	150	252	202	800	412	350	300	165	88	18	4.5	113	49	335	1600	490	82.7
				160、170、180	302	242													544	84.7
				190,200,220	352	282													596	86.67
NGCLZ14	100000	950	170~220	170、180	302	242	800	462	420	335	209	92	20	5.5	157	63	335	3500	670	99.1
				190,200,220	352	282													736	102.2
				240,250	410	330													785	105.9

Mô tả

Khớp nối bánh răng là một đầu nối cơ học có mô-men xoắn cao dành cho các trục không thẳng hàng, sử dụng răng bánh răng bên trong/bên ngoài trong ống bọc để truyền công suất đồng thời bù cho độ lệch góc, hướng tâm và trục, lý tưởng cho các ứng dụng công nghiệp nặng như nhà máy thép, máy bơm và băng tải nơi mật độ công suất cao và độ tin cậy là rất quan trọng, mặc dù khớp nối này yêu cầu bôi trơn và bảo dưỡng thích hợp để kéo dài tuổi thọ.

Nó hoạt động như thế nào

Thành phần: Hai moay ơ (có răng bánh răng ngoài) gắn vào mỗi trục, được nối với nhau bằng ống lót (có răng bánh răng bên trong).

Bù sai lệch: Các răng của bánh răng cho phép chuyển động, uốn cong để xử lý độ lệch góc (từ bên này sang bên kia), hướng tâm (bù) và trục (từ đầu đến cuối) giữa các trục.

Truyền mô-men xoắn: Bề mặt tiếp xúc cao giữa các răng bánh răng giúp truyền lực mô-men xoắn cao, hiệu quả với độ cứng xoắn đặc biệt.

Các tính năng và lợi ích chính

Mô-men xoắn cao: Có khả năng xử lý tải mô-men xoắn rất cao.

Nhỏ gọn: Cung cấp tỷ lệ công suất trên trọng lượng cao, phù hợp với không gian chật hẹp.

Đáng tin cậy: Cung cấp tuổi thọ lâu dài với sự bôi trơn thích hợp.

Đa năng: Có nhiều cấu hình khác nhau (gắn đơn/đôi, nửa cứng/linh hoạt) cho các nhu cầu khác nhau.

Ứng dụng

Bộ truyền động cuộn (ngành công nghiệp thép, giấy)

Máy bơm, quạt, băng tải

Thiết bị phát điện

Bảo trì

Cần bôi trơn (mỡ) định kỳ để bảo vệ răng bánh răng.
