Hướng dẫn lắp đặt khớp nối lưới RSK

Hiệu suất của khớp nối phụ thuộc phần lớn vào cách bạn lắp đặt và bảo trì. Khớp nối lưới được thiết kế để hoạt động ở vị trí ngang hoặc dọc mà không cần sửa đổi.

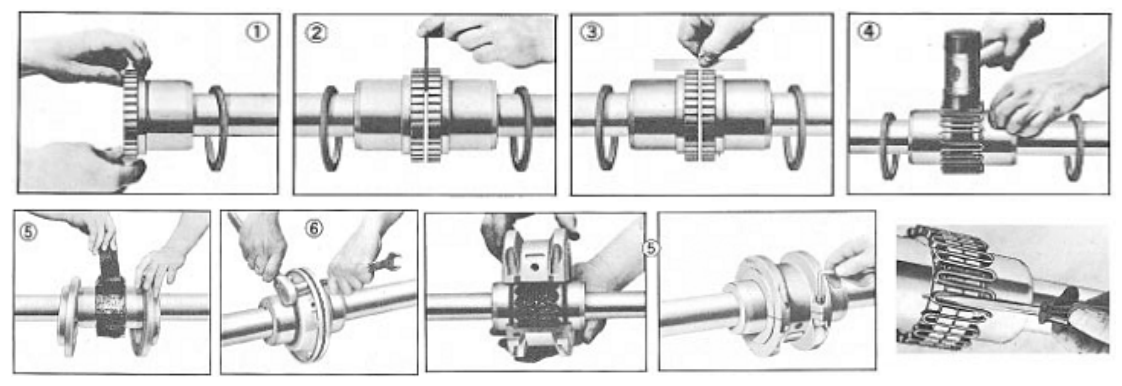

1.Mount và Hub
Làm sạch tất cả các bộ phận kim loại bằng dung môi không dễ cháy và kiểm tra các trục, trục và rãnh then xem có gờ không. Bôi nhẹ một lớp mỡ lên các vòng đệm và đặt lên các trục trước khi lắp các trục. Gắn các trục trên các trục tương ứng của chúng sao cho mặt trục ngang bằng với đầu trục của nó trừ khi có chỉ định khác. Siết chặt vít khi được trang bị.

2. Căn chỉnh khoảng cách và góc

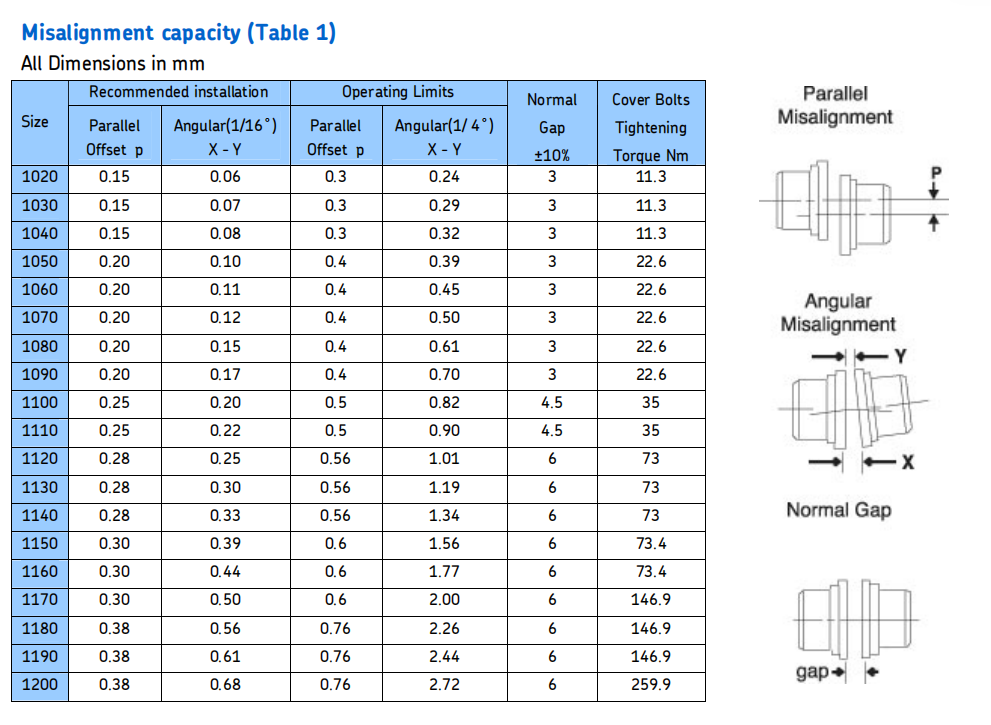

Sử dụng thanh đệm có độ dày bằng khoảng hở quy định trong Bảng 1. Chèn thanh như minh họa trong hình vào cùng độ sâu ở các khoảng 90° và đo khe hở giữa thanh và mặt trục bằng các cảm biến. Chênh lệch số đo tối thiểu và tối đa không được vượt quá giới hạn góc quy định tại Bảng 1

3. Căn chỉnh offset
Căn chỉnh sao cho cạnh thẳng nằm vuông góc (hoặc trong giới hạn quy định trong Bảng 2) trên cả hai trục và ở các khoảng 90°. Khoảng hở không được vượt quá giới hạn lắp đặt Parallel Offset được chỉ định trong Bảng 1. Siết chặt tất cả các bu lông móng và lặp lại Bước 2 và 3. Căn chỉnh lại khớp nối nếu cần thiết.

4. Chèn lưới
Trét các khe hở và rãnh bằng chất bôi trơn được chỉ định trước khi lắp lưới vào. Cố định Lưới theo cùng một hướng; điều này sẽ đảm bảo lưới tiếp xúc chính xác với chốt không quay ở các nửa nắp. Trải nhẹ lưới để đi qua các răng khớp nối và mặt tựa bằng một cái vồ mềm.

5. Đóng gói với mỡ bôi trơn và lắp ráp vỏ
Đổ càng nhiều chất bôi trơn càng tốt vào các khoảng trống giữa và xung quanh lưới và lau sạch phần nước dư thừa bằng mặt trên của lưới. Đặt các vòng đệm trên trục sao cho thẳng hàng với các rãnh trên nắp. Đặt các miếng đệm trên mặt bích của nửa nắp dưới và lắp ráp các nắp sao cho các dấu khớp ở cùng một phía. Đẩy các miếng đệm vào cho đến khi chúng dừng lại ở các vòng đệm và cố định hai nửa nắp bằng ốc vít, siết chặt theo mô-men xoắn quy định trong Bảng. Đảm bảo các miếng đệm giữ nguyên vị trí trong quá trình siết chặt các ốc vít.
