Hướng dẫn lắp đặt khớp nối bánh răng

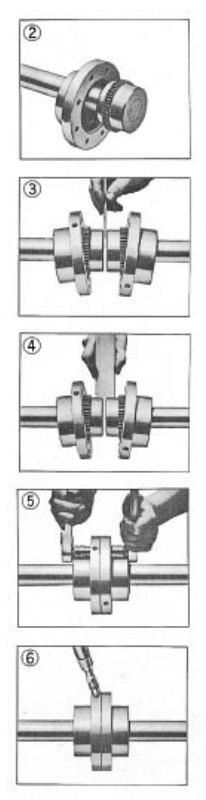

1. Gắn ống bọc mặt bích, vòng đệm & trục

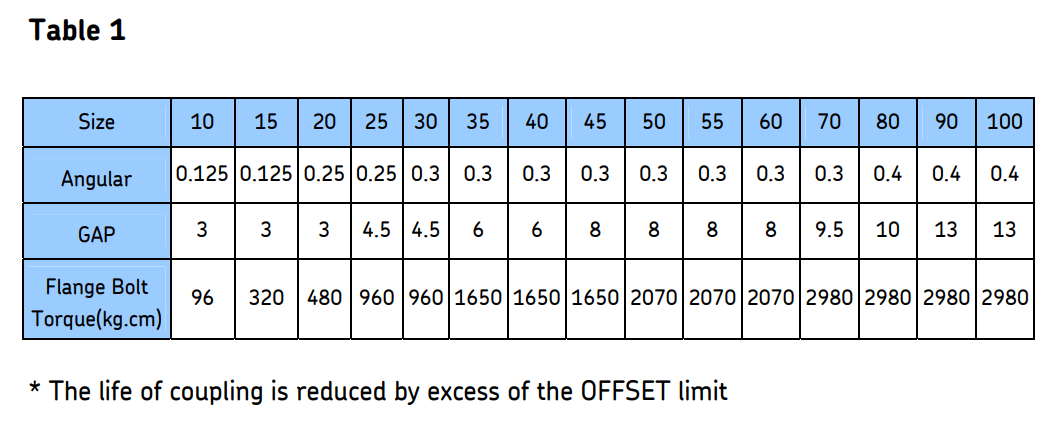

Làm sạch tất cả các bộ phận. Bôi trơn các răng bánh răng và vòng chữ O. Đặt vòng chữ O vào trục. Đặt các ống bọc mặt bích có vòng đệm trên trục và lắp các trục lên trục tương ứng của chúng. Bịt kín các phím để tránh rò rỉ. Chèn vít định vị và siết chặt. Đặt thiết bị ở vị trí gần đúng với khe hở trục như trong Bảng 1.

2. Khoảng cách & Căn chỉnh góc

Sử dụng thanh đệm có độ dày bằng khoảng hở được chỉ định trong Bảng 1. Chèn thanh vào cùng độ sâu ở các khoảng 90° và đo khe hở giữa thanh và mặt trục bằng cảm biến.

3. Căn chỉnh offset

Căn chỉnh trục bằng một thanh thẳng, kiểm tra mỗi 90°, tham khảo Bảng 1. Kiểm tra bằng cảm biến. Đảm bảo bằng đồng hồ đo để không vượt quá giới hạn bù.

4. Lắp ráp khớp nối

Chèn miếng đệm vào giữa các mặt bích và siết chặt các bu lông, định vị lỗ bôi trơn ở góc 90°. Siết chặt các ốc vít theo mômen quy định trong Bảng 1.

5. Size lớn (trên size 70)

Cài đặt khớp nối như trên. Tháo tất cả các nút bôi trơn và bôi mỡ được khuyến nghị vào khớp nối cho đến khi lượng mỡ thừa chảy qua lỗ bôi trơn đã mở, sau đó cắm lại. Đổ đầy dầu mỡ vào lỗ đối diện đã mở.
